Montage

Einbauort
Das UMG511 ist für den Einbau in ortsfesten und
wettergeschützten Schalttafeln geeignet. Leitende
Schalttafeln müssen geerdet sein.
Einbaulage
Um eine ausreichende Belüftung zu erreichen
muss das UMG511 senkrecht eingebaut werden.
Der Abstand oben und unten muss mindestens
50mm und seitlich 20mm betragen.
Fronttafelausschnitt
Ausbruchmaß 138
+0,8
:
12
x 138 mm
+0,8

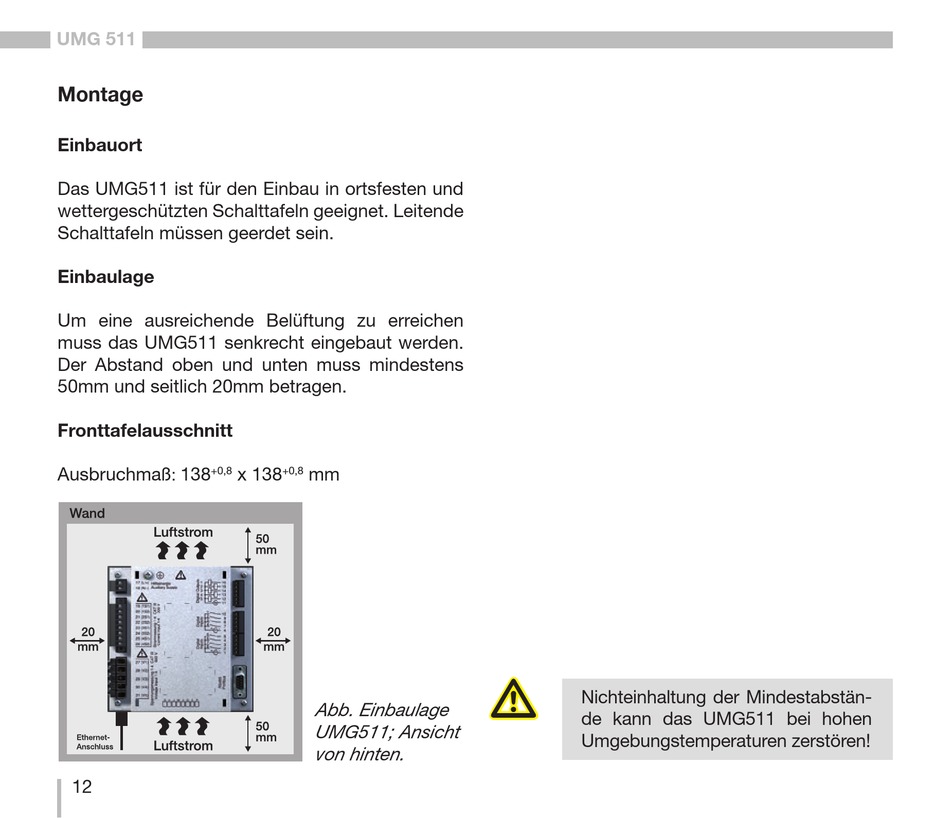

Abb. Einbaulage
UMG511; Ansicht
von hinten.
m
Nichteinhaltung der Mindestabstän-
de kann das UMG511 bei hohen
Umgebungstemperaturen zerstören!
