UMG 511
Abschirmung
Für Verbindungen über die RS485 Schnittstel-
le ist ein verdrilltes und abgeschirmtes Kabel
vorzusehen.
• Erden Sie die Schirme aller Kabel, die in
den Schrank führen, am Schrankeintritt.
• Verbinden Sie den Schirm großflächig und
gut leitend mit einer Fremdspannungsar-
men Erde.
• Fangen Sie die Kabel oberhalb der Er-
dungsschelle mechanisch ab, um Beschä-
dingungen durch Bewegungen des Kabels
zu vermeiden.
• Verwenden Sie zur Einführung des Kabels
in den Schaltschrank passende Kabelein-
führungen zum Beispiel PG-Verschraubun-
gen.
Kabeltyp
Die verwendeten Kabel müssen für eine Um-
gebungstemperatur von mindestens 80°C ge-
eignet sein.
Empfohlene Kabeltypen:
Unitronic Li2YCY(TP) 2x2x0,22 (Lapp Kabel)
Unitronic BUS L2/FIP 1x2x0,64 (Lapp Kabel)
Kabellänge
1200m bei einer Baudrate von 38,4k.
32
Kabel
Zugentlastung
Abschirmgeflecht des Kabels
Erdungsschelle
Fremdspannungsarme
Erde

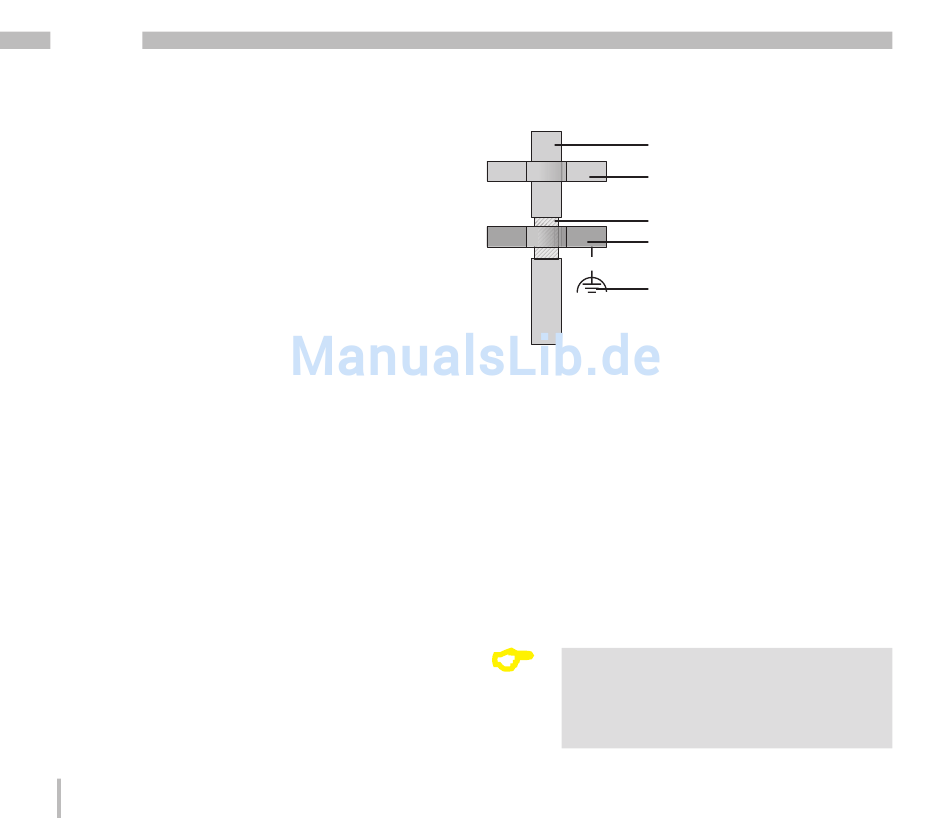

Abb. Abschirmungsauslegung bei Schrankeintritt.
Abschlusswiderstände
Am Anfang und am Ende eines Segments wird
das Kabel mit Widerständen (120Ohm 1/4W) ter-
miniert.
Das UMG511 enthält keine Abschlusswiderstän-
de.
C
Für die Busverdrahtung sind CAT-
Kabel nicht geeignet. Verwenden
Sie hierfür die empfohlenen Kabel-
typen.
