Direktmessung
Sie können mit dem UMG511 Ströme bis 5A di-
rekt, ohne Stromwandler messen.
Dabei ist zu berücksichtigen, dass die Direktmes-
sung des Stromes nur in Dreiphasen-4-Leitersys-
temen mit Netznennspannungen bis
• 127V/220V (300V CAT III) nach UL
und Dreiphasen-3-Leitersystemen mit Netznenn-
spannungen bis
• 277V (300V CAT III) nach UL
durchgeführt werden darf.
Da das UMG511 für die Strommessung keinen
eingebauten Schutz hat, muss dieser Schutz in
der Installation vorgesehen werden.

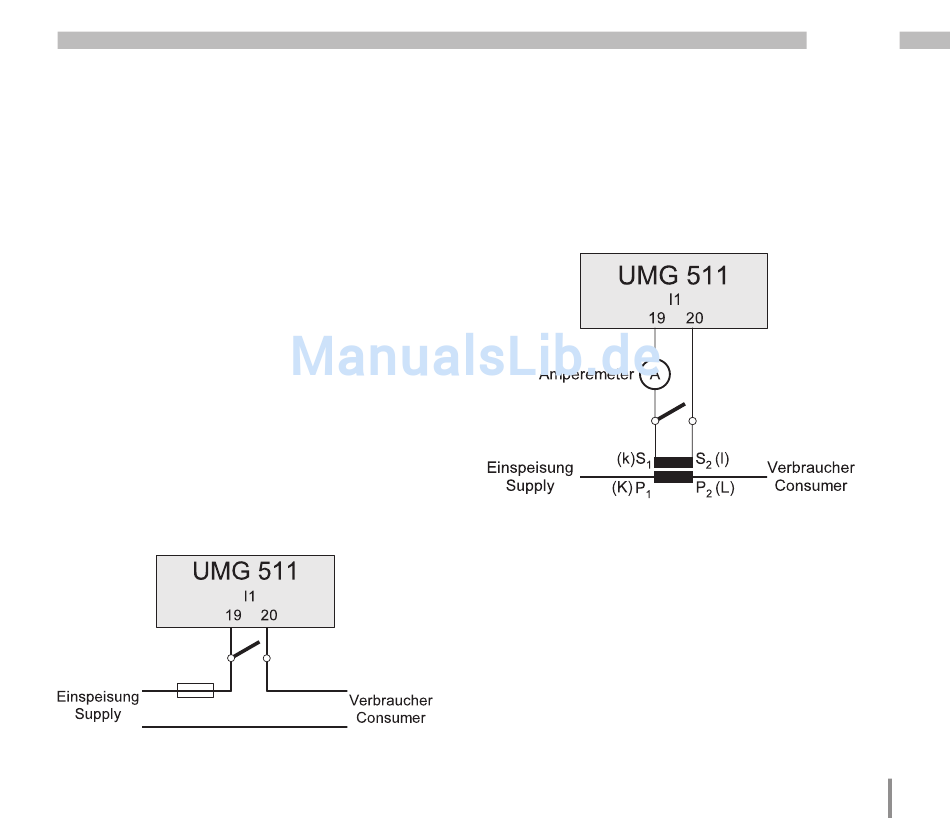

Abb. Beispiel, direkte Strommessung.
Amperemeter
Wollen Sie den Strom nicht nur mit dem UMG511,
sondern auch zusätzlich mit einem Amperemeter
messen, so muss das Amperemeter in Reihe zum
UMG511 geschaltet werden.
Abb. Beispiel, Strommessung mit einem
zusätzlichen Amperemeter.
