UMG 511
Spannungsmesseingänge
Das UMG511 hat 4 Spannungsmesseingänge (V1,
V2, V3, V4).
Messkategorie
Die Spannungsmesseingänge sind für die Mes-
sung in Netzen, in denen Überspannungen der
Messkategorie 600V CATIII vorkommen können,
geeignet.
m
Für die Messung mit der Hilfsmes-
sung (V4) muss für die Frequen-
zermittlung eine Spannung an der
Hauptmessung angeschlossen sein.
m
Wird die Hauptmessung (Eingänge
V1-V3) an ein Dreiphasen-3-Leiter-
netz angeschlossen, dann kann die
Hilfsmessung (Eingang V4) nicht
mehr als Messeingang verwendet
werden.
18
L1 L2 L3 N PE

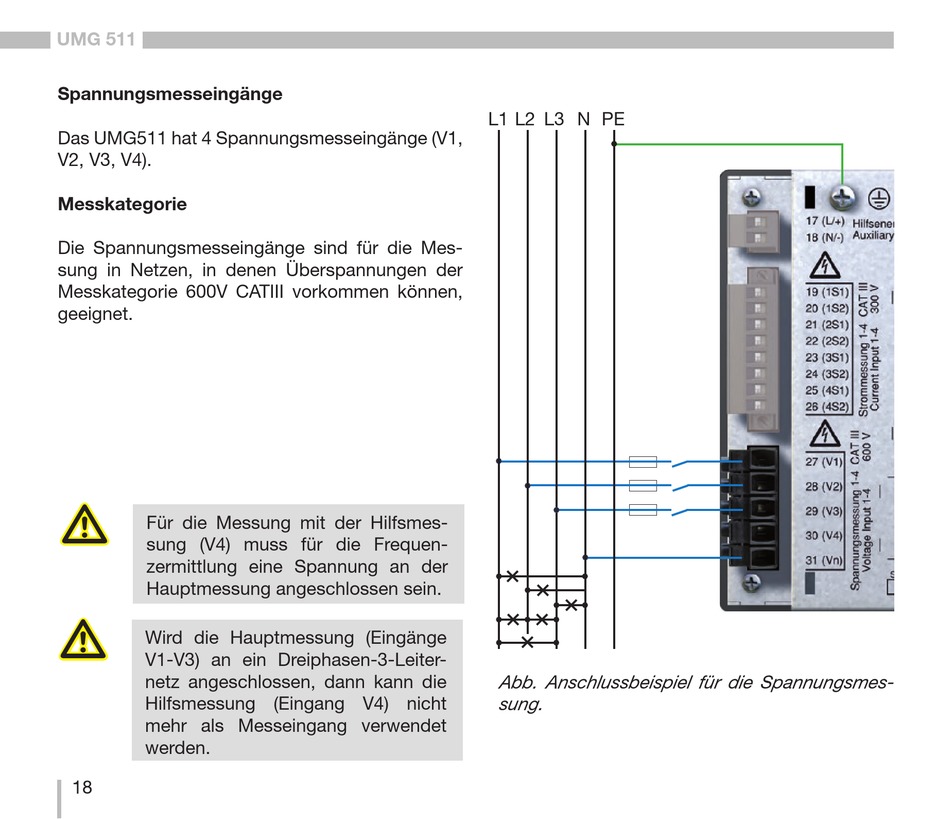

Abb. Anschlussbeispiel für die Spannungsmes-
sung.
