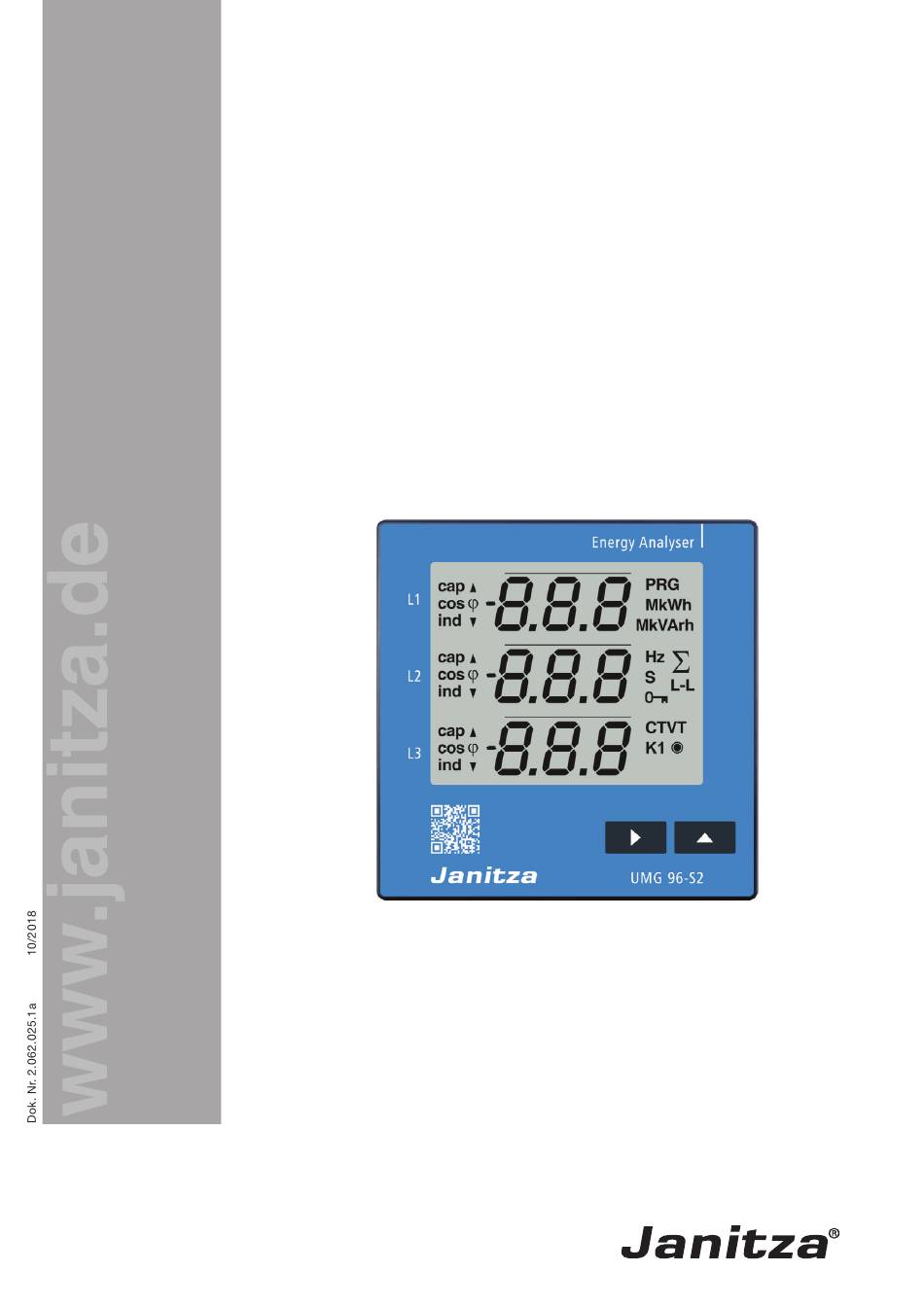

  • Seite 1 Energy Analyser UMG 96-S2 Modbus-Adressenliste und Formelsammlung Janitza electronics GmbH Vor dem Polstück 6 D-35633 Lahnau Support Tel. +49 6441 9642-22 Fax +49 6441 9642-30 E-mail: info@janitza.de www.janitza.de...

  • Seite 2: Inhaltsverzeichnis

    Adressenliste Häufig benötigte Messwerte Parameterliste Adressenliste Messwerte, Typ Float Mittelwerte, Typ Float Minimalwerte, Typ Float Maximalwerte, Typ Float Maximalwerte der Mittelwerte, Typ Float Energiewerte, Typ Float Energiewerte, Typ Double Fourieranalyse Messwerte, Typ Float, Fourieranalyse Maximalwerte, Typ Float, Fourieranalyse UMG 96-S2...

  • Seite 3: Allgemeines

    Alle Markenzeichen und ihre daraus resultierenden Rechte gehören den jeweiligen Inhabern dieser Rechte. Haftungsausschluss Janitza electronics GmbH übernimmt keinerlei Verantwortung für Fehler oder Mängel innerhalb dieses Handbuches und übernimmt keine Verpflichtung, den Inhalt dieses Handbuchs auf dem neuesten Stand zu halten.

  • Seite 4: Modbus

    Allgemeines Modbus Modbus-Funktionen Das UMG 96-S2 unterstützt als Slave folgende Modbus-Funktionen: 03 Read Holding Registers Reads the binary contents of holding registers (4X references) in the slave. 04 Read Input Registers Reads the binary contents of input registers (3X references) in the slave.

  • Seite 5: Rs485 Übertragungsparameter

    Allgemeines RS485 Übertragungsparameter Das UMG 96-S2 unterstützt folgende Übertragungsparameter: Baudrate : 9600, 19200, 38400 Baud Datenbits Parität : odd / even Stopbits (UMG 96-S2) : 1 oder 2 Stopbits extern : 1 oder 2 Byte-Reihenfolge Die Daten in der Modbus-Adressenliste können im Format •...

  • Seite 6: Erläuterungen Zu Messwerten

    Abweichung von der reinen Sinusform ist zum Beispiel der Klirrfaktor. • Beispiel: Eine sinusförmige Wechselspannung mit einem Effektivwert von 230 V hat einen Spitzenwert von ca. 325 V. Der Crest-Faktor beträgt dann 325 V / 230 V =1,414 . UMG 96-S2...

  • Seite 7: Sternpunktspannung (Vektoriell)

    • Die Scheinleistung ist vorzeichenlos. ⋅ Gesamt-Scheinleistung (arithmetisch) • Die Scheinleistung ist vorzeichenlos. Peak demand P • T = Periodendauer • t = n-te Intervallzeit • Pn = n-te Leistungsmesswert • N = Anzahl der Messintervalle in der Periodendauer T UMG 96-S2...

  • Seite 8: Verzerrungsfaktor Für Die Spannung

    Das Rundsteuersignal U, ist eine Spannung (200ms Messwert), die zu einer vom Nutzer festgelegten Trägerfrequenz ge- messen wurde. Es werden nur Frequenzen unterhalb 3kHz betrachtet. Rundsteuersignal I Das Rundsteuersignal I, ist ein Strom (200ms Messwert), die zu einer vom Nutzer festgelegten Trägerfrequenz gemessen wurde. Es werden nur Frequenzen unterhalb 3kHz betrachtet. UMG 96-S2...
  • Seite 9 • Unsymmetrie ist ein Merkmal der Netzqualität für die in internationalen Normen (zum beispiel EN 50160) Grenzwerte fest- gelegt wurden. Mitsystem Gegensystem Nullsystem Nullsystem L fund L fund L fund Eine Nullkomponente kann nur dann auftreten, wenn über den Mittelpunktsleiter eine Summenstrom zurückfließen kann. Spannungsunsymmetrie Unsymmetrie Unterabweichung U (EN61000-4-30) Unterabweichung I UMG 96-S2...
  • Seite 10 Phasenwinkel Phi • Der Phasenwinkel zwischen Strom und Spannung von Außenleiter p wird gemäß DIN EN 61557-12 berechnet und dar- gestellt. • Das Vorzeichen des Phasenwinkels entspricht dem Vorzeichen der Blindleistung. UMG 96-S2...

  • Seite 11: Grundschwingungs-Blindleistung

    Q (t) < 0 Blindarbeit, Summe L1-L3 Blindarbeit, Summe L1-L3, induktiv für (Q (t) + Q (t) + Q (t)) > 0 Blindarbeit, Summe L1-L3, kapazitiv für (Q (t) + Q (t) + Q (t)) < 0 UMG 96-S2...

  • Seite 12: Adressenliste

    L3 19100 float varh reactive energy, inductive, sum 19102 float varh reactive energy, capacitive, L1 19104 float varh reactive energy, capacitive, L2 19106 float varh reactive energy, capacitive, L3 19108 float varh reactive energy, capacitive, sum UMG 96-S2...
  • Seite 13 Einheit Bemerkung 19110 float harmonic, THD, U L1-N 19112 float harmonic, THD, U L2-N 19114 float harmonic, THD, U L3-N 19116 float harmonic, THD, l L1 19118 float harmonic, THD, l L2 19120 float harmonic, THD, l L3 UMG 96-S2...

  • Seite 14: Parameterliste

    RD/WR tariff, reactive energy, inductive (0, 1=tariff 1; 2=tariff 2, 3=tariff 1+2) short RD/WR tariff, reactive energy, capacitive (0, 1=tariff 1; 2=tariff 2, 3=tariff 1+2) short RD/WR tariff, apparent energy (0, 1=tariff 1; 2=tariff 2, 3=tariff 1+2) UMG 96-S2...

  • Seite 15: Adressenliste

    L2 1082 float active power of the fundamental oscillation L3 1084 float active power of the fundamental oscillation sum 1086 float frequency 1088 rotation field (0 = no, 1 = clockwise, -1 = counterclockwise) UMG 96-S2...

  • Seite 16: Mittelwerte, Typ Float

    L1 2046 float mean value active power, fundamental oscillation L2 2048 float mean value active power, fundamental oscillation L3 2050 float mean value active power, fundamental oscillation sum 2052 float mean value frequency UMG 96-S2...

  • Seite 17: Minimalwerte, Typ Float

    L1 2206 float min. value voltage L2 2208 float min. value voltage L3 2210 float min. value voltage L1-L2 2212 float min. value voltage L2-L3 2214 float min. value voltage L3-L1 2216 float min. value, frequency UMG 96-S2...

  • Seite 18: Maximalwerte, Typ Float

    L1 2196 float max. value active power, fundamental frequency L2 2198 float max. value active power, fundamental frequency L3 2200 float max. value active power, fundamental frequency sum 2202 float max. value frequency UMG 96-S2...

  • Seite 19: Maximalwerte Der Mittelwerte, Typ Float

    2226 float max. of mean value active power L1 2228 float max. of mean value active power L2 2230 float max. of mean value active power L3 2232 float max. of mean value active power sum UMG 96-S2...

  • Seite 20: Energiewerte, Typ Float

    L2, tariff 1 4108 float apparent energy L3, tariff 1 4110 float apparent energy sum, tariff 1 4112 float active energy L1 , tariff 2 4114 float active energy L2, tariff 2 4116 float active energy L3, tariff 2 UMG 96-S2...
  • Seite 21 L3, capacitive, tariff 2 4158 float reactive energy sum, capacitive, tariff 2 4160 float apparent energy L1, tariff 2 4162 float apparent energy L2, tariff 2 4164 float apparent energy L3, tariff 2 4166 float apparent energy sum, tariff 2 UMG 96-S2...

  • Seite 22: Energiewerte, Typ Double

    L2, tariff 1 3216 double apparent energy L3, tariff 1 3220 double apparent energy sum, tariff 1 3224 double active energy L1 , tariff 2 3228 double active energy L2, tariff 2 3232 double active energy L3, tariff 2 UMG 96-S2...
  • Seite 23 L3, capacitive, tariff 2 3316 double reactive energy sum, capacitive, tariff 2 3320 double apparent energy L1, tariff 2 3324 double apparent energy L2, tariff 2 3328 double apparent energy L3, tariff 2 3332 double apparent energy sum, tariff 2 UMG 96-S2...

  • Seite 24: Fourieranalyse

    3. harmonic current L3 1174 float 5. harmonic current L3 1176 float 7. harmonic current L3 1178 float 9. harmonic current L3 1180 float 11. harmonic current L3 1182 float 12. harmonic current L3 1184 float 15. harmonic current L3 UMG 96-S2...

  • Seite 25: Maximalwerte, Typ Float, Fourieranalyse

    7. harmonic current L3 2154 float max. value, 9. harmonic current L3 2156 float max. value, 11. harmonic current L3 2158 float max. value, 13. harmonic current L3 2160 float max. value, 15. harmonic current L3 UMG 96-S2...
