S0 Impulseingang
Sie können an jeden digitalen Eingang einen
S0 Impulsgeber nach DIN EN62053-31 an-
schließen.
Sie benötigen eine externe Hilfsspannung mit
einer Ausgangsspannung im Bereich 20 .. 28V
DC und einen Widerstand mit 1,5kOhm.
UMG511
Digitale Eingänge 1-4
Digital Inputs 1-4
3,9V
4k
Digital
Input 1
3,9V
4k
Digital
Input 2
3,9V
4k
Digital
Input 3
3,9V
4k
Digital
Input 4

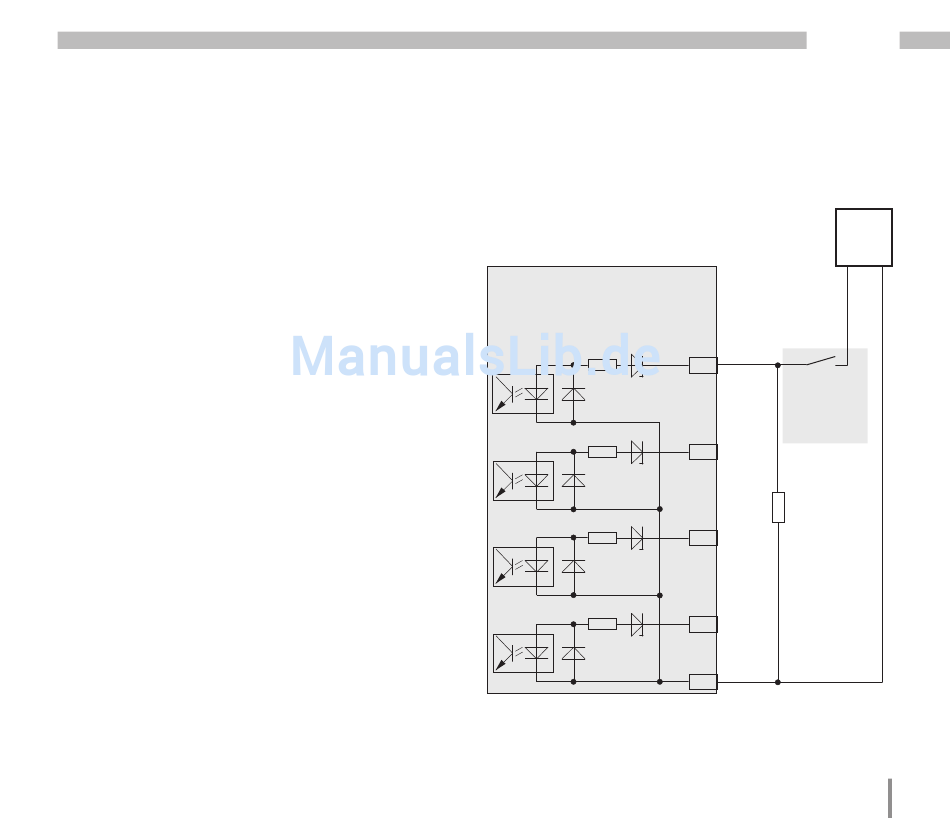

Abb. Beispiel für den Anschluss eines S0 Impuls-
gebers an den digitalen Eingang 1.
UMG 511
24V
Externe
Hilfsspannung DC
-
+
10
S0
Impuls-
geber
9
1,5k
8
7
6
39
