Installation

Schutzleiteranschluss

Verwenden Sie für den Anschluss des Schutzlei-
ters an das UMG511 einen Ringkabelschuh.

Versorgungsspannung

Für den Betrieb des UMG511 ist eine Versor-
gungsspannung erforderlich. Die Art und Höhe,
der erforderlichen Versorgungsspannung, ist auf
dem Typenschild vermerkt.
Stellen Sie vor dem Anlegen der Versorgungs-
spannung sicher, dass Spannung und Frequenz
mit den Angaben auf dem Typenschild überein-
stimmen!
Die Versorgungsspannung muss über eine UL/IEC
zugelassene Sicherung angeschlossen werden.
c
Achtung Lebensgefahr!
Der Schutzleiteranschluss am Gerät
muss unbedingt mit der Erdung des
Systems verbunden werden.
14
Sicherung
L1 L2 L3 N PE

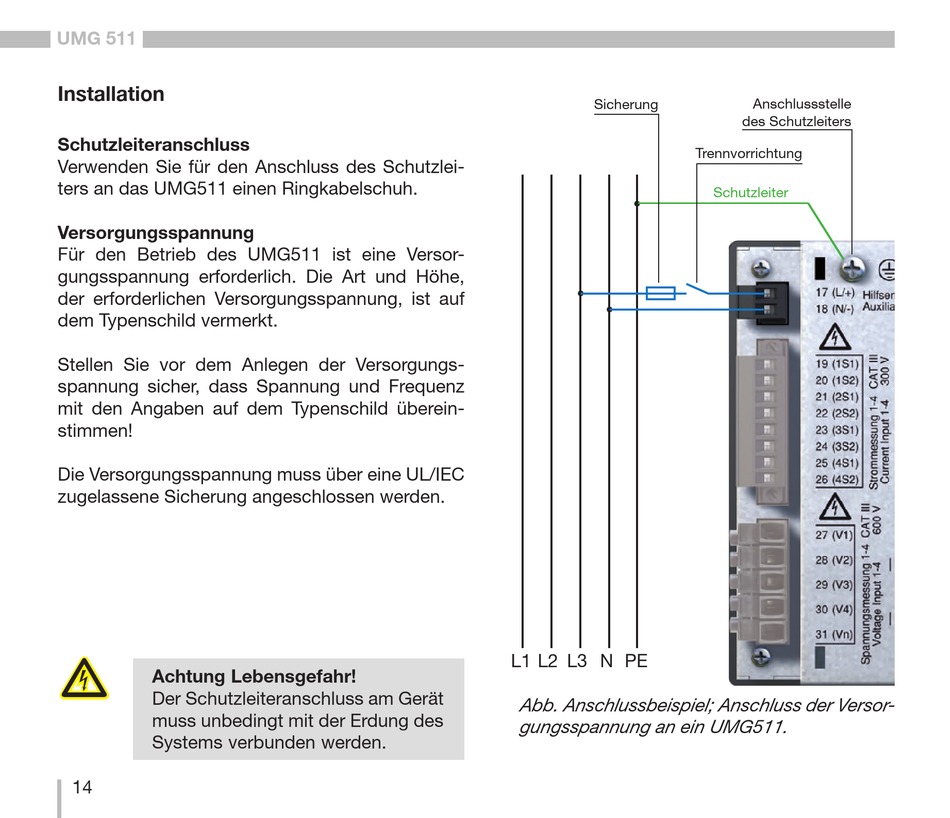

Abb. Anschlussbeispiel; Anschluss der Versor-
gungsspannung an ein UMG511.
Anschlussstelle
des Schutzleiters
Trennvorrichtung
Schutzleiter
