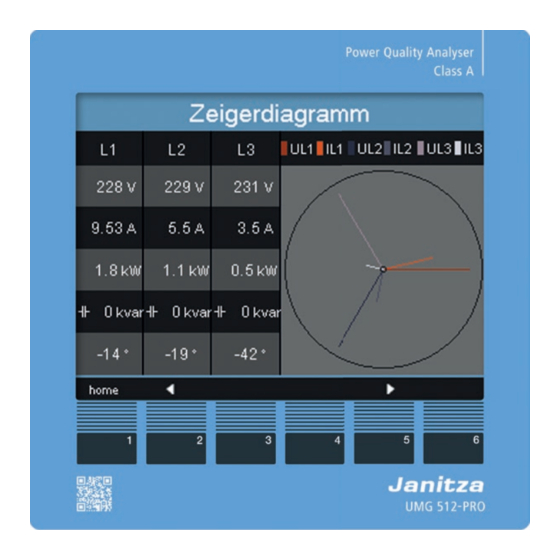

janitza UMG 512-PRO Bedienungsanleitung
Klasse a spannungsqualitätsanalysator
Vorschau ausblenden
Andere Handbücher für UMG 512-PRO:
- Benutzerhandbuch und technische daten (120 Seiten) ,
- Benutzerhandbuch (109 Seiten) ,
- Konfigurationshandbuch (92 Seiten)
Verwandte Anleitungen für janitza UMG 512-PRO
Inhaltszusammenfassung für janitza UMG 512-PRO
- Seite 1 Smart Energy & Power Quality Solutions UMG 512-PRO UMG 512-PRO Klasse A Spannungsqualitätsanalysator...
- Seite 2 UMG 512-PRO Klasse A Spannungsqualitätsanalysator...
-
Seite 3: Der Spannungsqualitätsanalysator Für Viele Einsatzgebiete
Klasse A Spannungsqualitätsanalysator Der Spannungsqualitätsanalysator für viele Einsatzgebiete Das Janitza UMG 512-PRO ist insbesondere für die Überwachung der Spannungsqualität nach gängigen Normen, z.B. der EN 50160, IEEE519 oder der EN 61000-2-4 geeignet. Es erfasst und analysiert sämtliche Spannungsqualitätsparameter, z.B. Flicker, Kurzzeitunterbrechungen mit Störschreiberfunktion, Transienten, Oberschwingungen bis zur 63sten, Einschaltströme etc. - Seite 4 DS-WP-B, BIBBs DS-COV-B und DM-UTC-B Class Class Tari s Tari s Tari s Tari s Tari s Tari s Datenspeicher • BACnet wird beim UMG 512-PRO optional angeboten Homepage E-Mail Modbus-Gateway Funktion BACnet-Protokoll Allgemein C • Ethernet-Modbus-Gateway für die Gebäude- Messgenauigkeit Tarife kommunikation •...
- Seite 5 • Weiterverarbeitung der Messdaten im Messgerät (lokale Intelligenz) Jasic ® Channels • Überwachungs- und Alarmfunktionen • Nachhaltige Funktionserweiterungen weit über die reine Messung hinaus, Apps aus der Janitza Bibliothek Programmierung/ • Umfangreiche Programmiermöglichkeiten mit SPS-Funktionalität Jasic Farbiges Gra kdisplay Emax...
-
Seite 6: Erstklassige Spannungsqualitäts-Messung
UMG 512-PRO Klasse A Spannungsqualitätsanalysator Erstklassige Spannungsqualitäts-Messung Spannungsqualität • Oberschwingungsanalyse bis zur 63sten Harmonischen, gerade/ungerade (U, I, P , Q) • Zwischenharmonische (U, I) • Verzerrungsfaktor THD-U / THD-I / TDD • Messung von Mit-, Gegen- und Nullsystem • Unsymmetrie •... - Seite 7 Software für den Aufbau von Energie- und Spannungsqualitäts-Monitoringsystemen an. Die in der Grundversion zum Lieferumfang der Messgeräte gehörende Software GridVis -Basic dient sowohl zur Programmierung und Konfi guration des UMG 512-PRO als auch zum ® Auslesen, Speichern, Anzeigen, Verarbeiten und Analysieren der Messdaten. GridVis ist eine umfassende und ®...
- Seite 8 UMG 512-PRO GridVis -Software ® Reporting Die reale Spannung in unseren heutigen Netzen ist von einer reinen Sinusform meist weit entfernt. Verschiedenste „Netzrückwirkungen“ in Form von Spannungsunterbrechungen, Transienten, Oberschwingungen, Flicker oder Einschalt strömen verändern den Sinuscharakter der Ströme und dadurch auch der Spannung. Für die PQ-Analyse ebenso wie für Energiemanagementsysteme bietet die GridVis...
- Seite 9 UMG 512-PRO GridVis -Software ® EN 50160 Spannungsqualitäts-Jahresbericht Energieversorger stehen vor der Herausforderung, zahlreiche Messstellen über 52 Wochen hinweg zu überwachen. In der Praxis kann man sich diese große Anzahl an Einzelreports nicht alle ansehen. Die Software GridVis fasst Reports ®...
- Seite 10 UMG 512-PRO Klasse A Spannungsqualitätsanalysator Maßbilder Alle Maßangaben in mm Seitenansicht Ansicht von unten Rückansicht Typische Anschlussvariante PT100 DIFF 0-30 9 10 11 12 13 14 15 16 Switch RS485 Temp. Digital Digital Outputs Inputs UMG 512 Hilfsenergie Strommessung 1-4...
-
Seite 11: Geräteübersicht Und Technische Daten
UMG 512-PRO Klasse A Spannungsqualitätsanalysator Geräteübersicht und technische Daten UMG 512-PRO Artikelnummer 52.17.011 52.17.003 Messwert Versorgungsspannung AC 95 ... 240 V AC 48 ... 110 V AC Ereignis Halbwellen- effektivwerte Versorgungsspannung DC 80 … 300 V DC 24 … 150 V DC... - Seite 12 Smart Energy & Power Quality Solutions Janitza electronics GmbH Vor dem Polstück 6 D-35633 Lahnau Deutschland Tel.: +49 6441 9642-0 Fax: +49 6441 9642-30 info@janitza.de www.janitza.de Artikel-Nr.: 33.03.672 • Dok-Nr.: 2.500.045.9a • Stand 04/2018 • Technische Änderungen vorbehalten.
