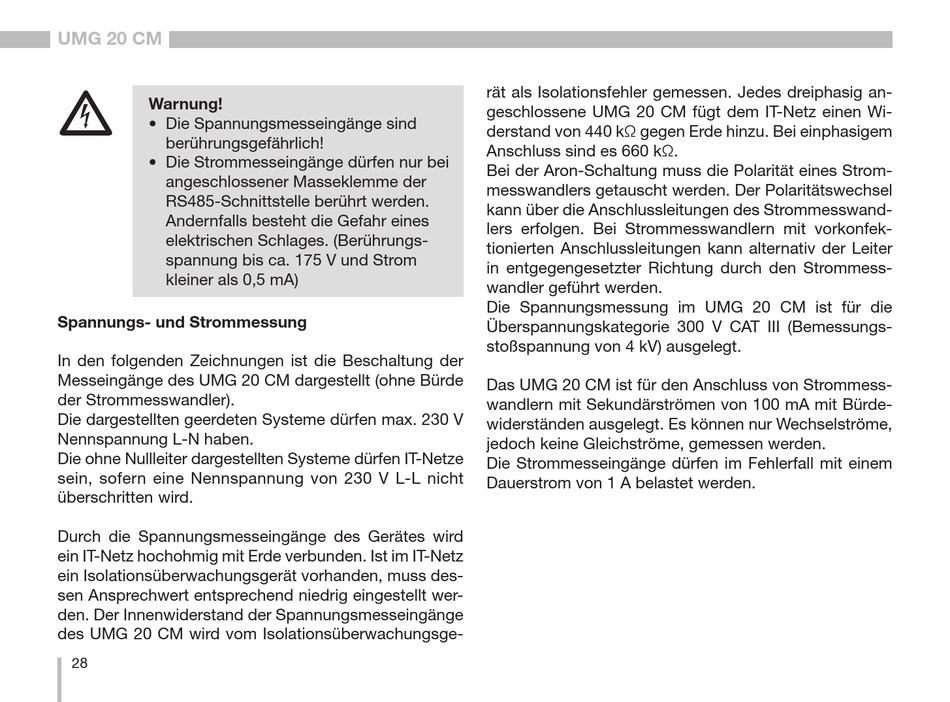

Warnung!
• Die Spannungsmesseingänge sind
berührungsgefährlich!
• Die Strommesseingänge dürfen nur bei
angeschlossener Masseklemme der
RS485-Schnittstelle berührt werden.
Andernfalls besteht die Gefahr eines
elektrischen Schlages. (Berührungs-
spannung bis ca. 175 V und Strom
kleiner als 0,5 mA)
Spannungs- und Strommessung
In den folgenden Zeichnungen ist die Beschaltung der
Messeingänge des UMG 20 CM dargestellt (ohne Bürde
der Strommesswandler).
Die dargestellten geerdeten Systeme dürfen max. 230 V
Nennspannung L-N haben.
Die ohne Nullleiter dargestellten Systeme dürfen IT-Netze
sein, sofern eine Nennspannung von 230 V L-L nicht
überschritten wird.
Durch die Spannungsmesseingänge des Gerätes wird
ein IT-Netz hochohmig mit Erde verbunden. Ist im IT-Netz
ein Isolationsüberwachungsgerät vorhanden, muss des-
sen Ansprechwert entsprechend niedrig eingestellt wer-
den. Der Innenwiderstand der Spannungsmesseingänge
des UMG 20 CM wird vom Isolationsüberwachungsge-
28
rät als Isolationsfehler gemessen. Jedes dreiphasig an-
geschlossene UMG 20 CM fügt dem IT-Netz einen Wi-
derstand von 440 kΩ gegen Erde hinzu. Bei einphasigem
Anschluss sind es 660 kΩ.
Bei der Aron-Schaltung muss die Polarität eines Strom-
messwandlers getauscht werden. Der Polaritätswechsel
kann über die Anschlussleitungen des Strommesswand-
lers erfolgen. Bei Strommesswandlern mit vorkonfek-
tionierten Anschlussleitungen kann alternativ der Leiter
in entgegengesetzter Richtung durch den Strommess-
wandler geführt werden.
Die Spannungsmessung im UMG 20 CM ist für die
Überspannungskategorie 300 V CAT III (Bemessungs-
stoßspannung von 4 kV) ausgelegt.
Das UMG 20 CM ist für den Anschluss von Strommess-
wandlern mit Sekundärströmen von 100 mA mit Bürde-
widerständen ausgelegt. Es können nur Wechselströme,
jedoch keine Gleichströme, gemessen werden.
Die Strommesseingänge dürfen im Fehlerfall mit einem
Dauerstrom von 1 A belastet werden.
