Bus-Struktur
• Alle Geräte werden in einer Busstruktur (Linie)
angeschlossen.
• In einem Segment können bis zu 32 Teilneh-
mer zusammengeschaltet werden.
• Am Anfang und am Ende eines Segments wird
das Kabel mit Widerständen (Busabschluß)
terminiert.
• Bei mehr als 32 Teilnehmern müssen Repeater
(Leitungsverstärker) eingesetzt werden, um die
einzelnen Segmente zu verbinden.
• Geräte mit eingeschaltetem Busabschluß müs-
sen unter Speisung stehen.
T
T
Slave Slave

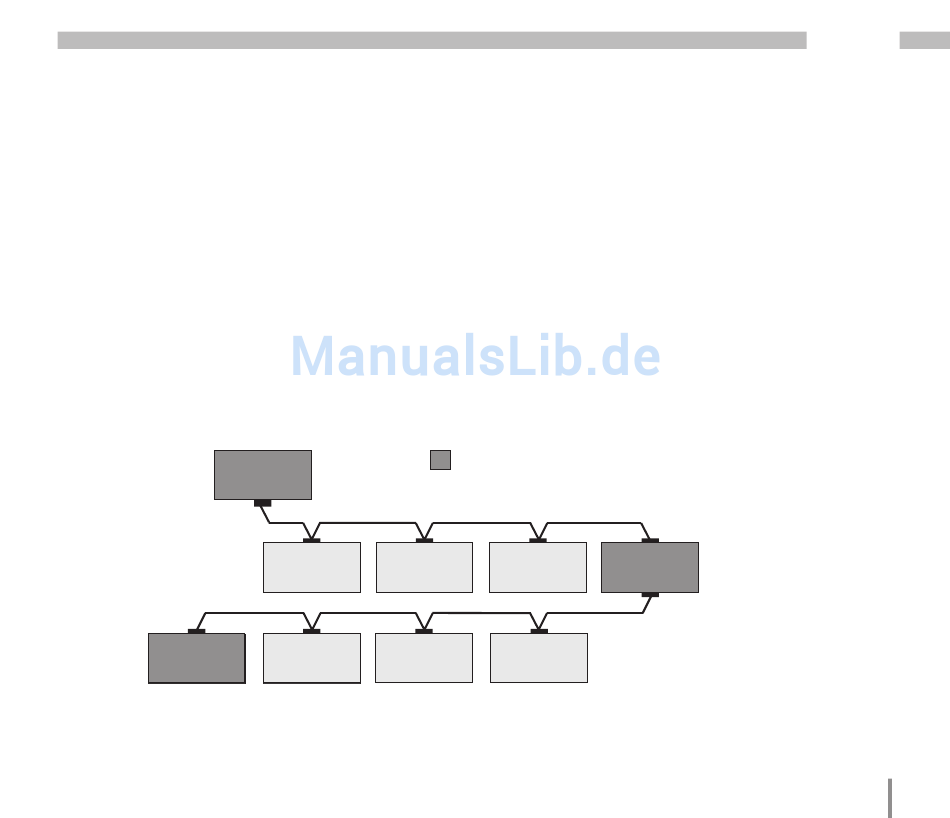

Abb. Darstellung Bus-Struktur
Master
Slave Slave
Slave Slave Slave Slave
• Es wird empfohlen den Master an das Ende
eines Segmentes zu setzen.
• Wird der Master mit eingeschaltetem Bus-
abschluß ausgetauscht, ist der Bus außer
Betrieb.
• Wird ein Slave mit eingeschaltetem Busab-
schluß ausgetauscht oder ist Spannungslos
kann der Bus instabil werden.
• Geräte die nicht am Busabschluß beteiligt
sind, können ausgetauscht werden, ohne dass
der Bus instabil wird.
Speisung notwendig / power supply necessary
T
Busabschluß eingeschaltet / bus terminator on
Slave
Slave
T
Repeater
T
UMG 511
