UMG 511

Spannungsmessung

Dreiphasen-4-Leitersysteme
Das UMG511 kann in Dreiphasen-4-Leitersyste-
men (TN-, TT-Netz) mit geerdetem Nulleiter einge-
setzt werden. Die Körper der elektrischen Anlage
sind geerdet.
L1 347V/600V 50/60Hz
L2
L3
N
PE
V4 V1 V2
Erdung
des
Spannungsmessung
Systems
UMG511

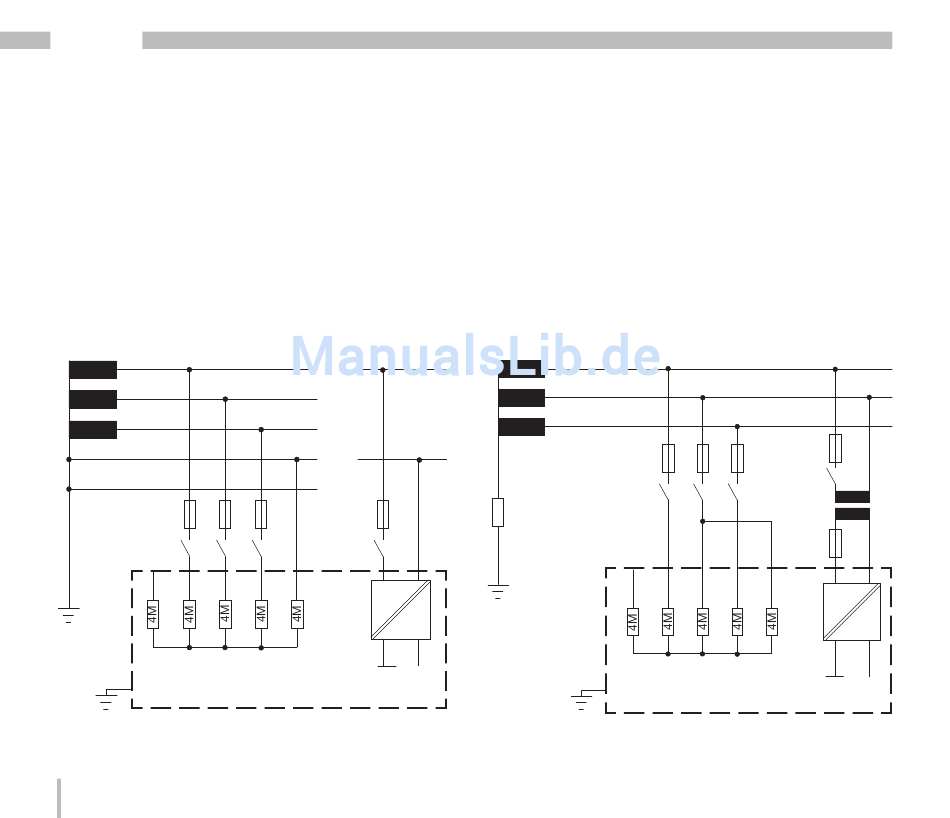

Abb. Prinzipschaltbild, UMG511 im TN-Netz.
16
L1
240V
50/60Hz
N
V3 Vref
AC/DC
DC
Hilfsenergie
Dreiphasen-3-Leitersysteme
Für den Einsatz in IT-Netzen ist das UMG511 nur
bedingt geeignet, da die Messspannung gegen
das Gehäusepotential gemessen wird und die
Eingangsimpedanz des Gerätes einen Ableitstrom
gegen Erde verursacht. Der Ableitstrom kann die
Isolationsüberwachung in IT-Netzen zum Anspre-
chen bringen.
Uneingeschränkt für IT-Netze eignen sich die An-
schlussvarianten mit Spannungswandler.
L1
L2
L3
Impedanz
V4
Erdung des
Systems
Spannungsmessung
UMG511
Abb. Prinzipschaltbild, UMG511 im IT-Netz ohne N.
600V 50/60Hz
V2 V3 Vref
V1
AC/DC
Hilfsenergie
DC
