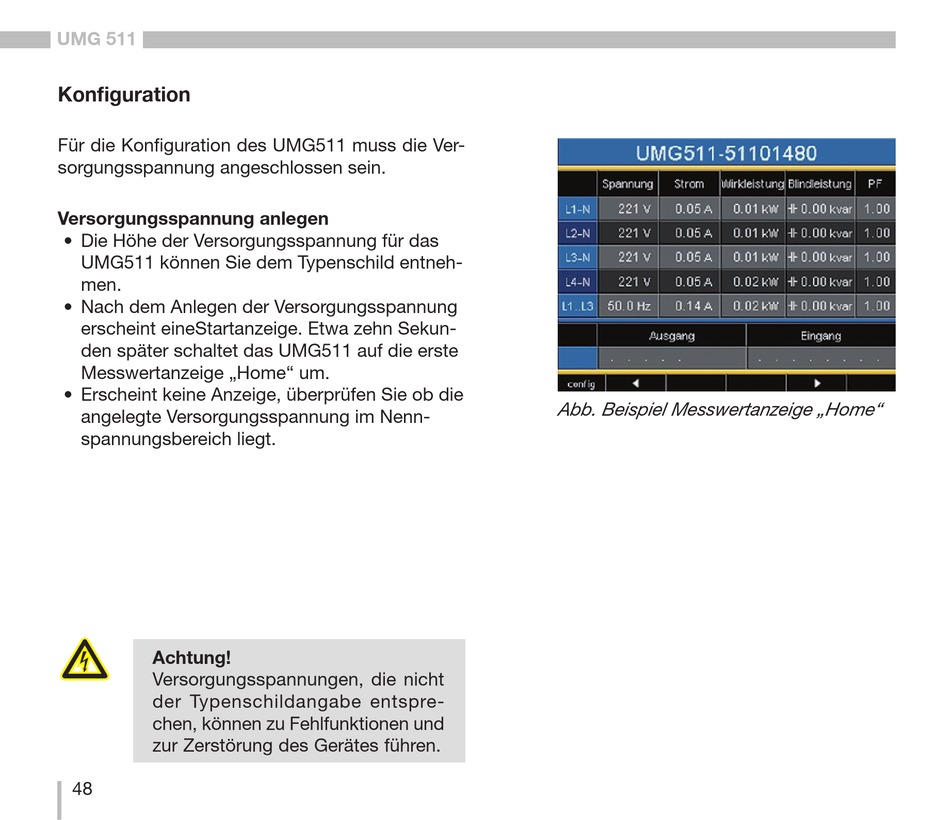

Konfiguration - janitza UMG 511 Betriebsanleitung Und Technische Daten

UMG 511

Konfiguration

Für die Konfiguration des UMG511 muss die Ver-
sorgungsspannung angeschlossen sein.
Versorgungsspannung anlegen
• Die Höhe der Versorgungsspannung für das
UMG511 können Sie dem Typenschild entneh-
men.
• Nach dem Anlegen der Versorgungsspannung
erscheint eineStartanzeige. Etwa zehn Sekun-
den später schaltet das UMG511 auf die erste
Messwertanzeige „Home" um.
• Erscheint keine Anzeige, überprüfen Sie ob die
angelegte Versorgungsspannung im Nenn-
spannungsbereich liegt.
c
Achtung!
Versorgungsspannungen, die nicht
der Typenschildangabe entspre-
chen, können zu Fehlfunktionen und
zur Zerstörung des Gerätes führen.
48
Abb. Beispiel Messwertanzeige „Home"
