Ereignisse

Ereignisse sind Grenzwertverletzungen von einge-
stellten Grenzwerten für Strom und Spannung.
Hierbei werden die Grenzwerte mit den Halb-
welleneffektivwerten von Strom und Spannung
aus den Messkanälen verglichen. Die Ereignis-
Aufzeichnung beinhaltet einen Mittelwert, einen
Min- bzw. Maxwert, einen Start- und einen End-
zeitpunkt.
Ereignis
Hysterese
Hysterese
Startzeitpunkt Ereignis
(Triggerzeitpunkt)
Ereignisaufzeichnung
Nachlauf
Vorlauf
58
Messwert
Halbwellen-
effektivwerte
Grenzwert
Endzeitpunkt
• Sie können die Überwachung der Grenzwerte
abschalten (Off/Manual).
• Grenzwerte und Hysterese sind in Prozent vom
Nominalwert einzustellen.
• Grenzwerte sind einstellbar für Über- und Un-
terspannung, Spannungsunterbrechung und
Überstrom.
• Ist ein Ereignis aufgetreten, wird der dazuge-
hörige Messwert mit der eingestellten Vorlauf-
und Nachlaufzeit (jeweils 0..1000 Halbwellen)
aufgezeichnet.
• Eine Ereignisaufzeichnung wird mit der GridVis
konfiguriert und mit dem Ereignisbrowser dar-
gestellt.

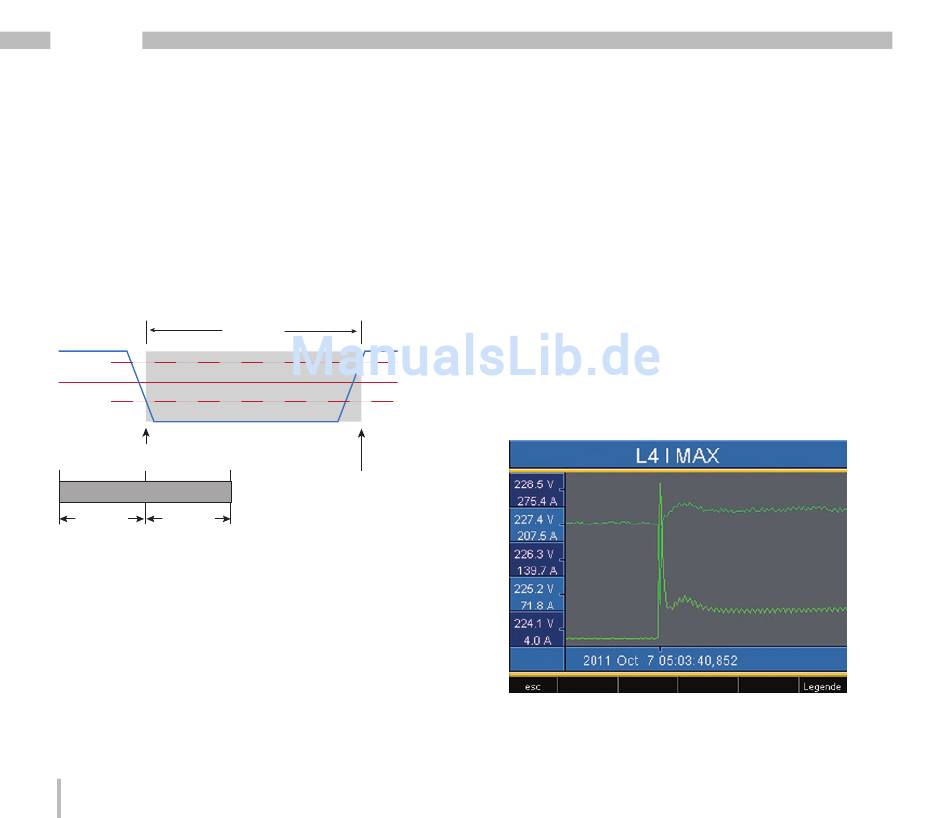

Abb. Darstellung der Halbwelleneffektiv-
werte zu einem Ereignis.
