Digitale Eingänge
Das UMG511 hat 8 digitale Eingänge. Die digitalen
Eingänge sind in zwei Gruppen zu je 4 Eingängen
aufgeteilt. Jede Gruppe hat einen gemeinsamen
Bezug.

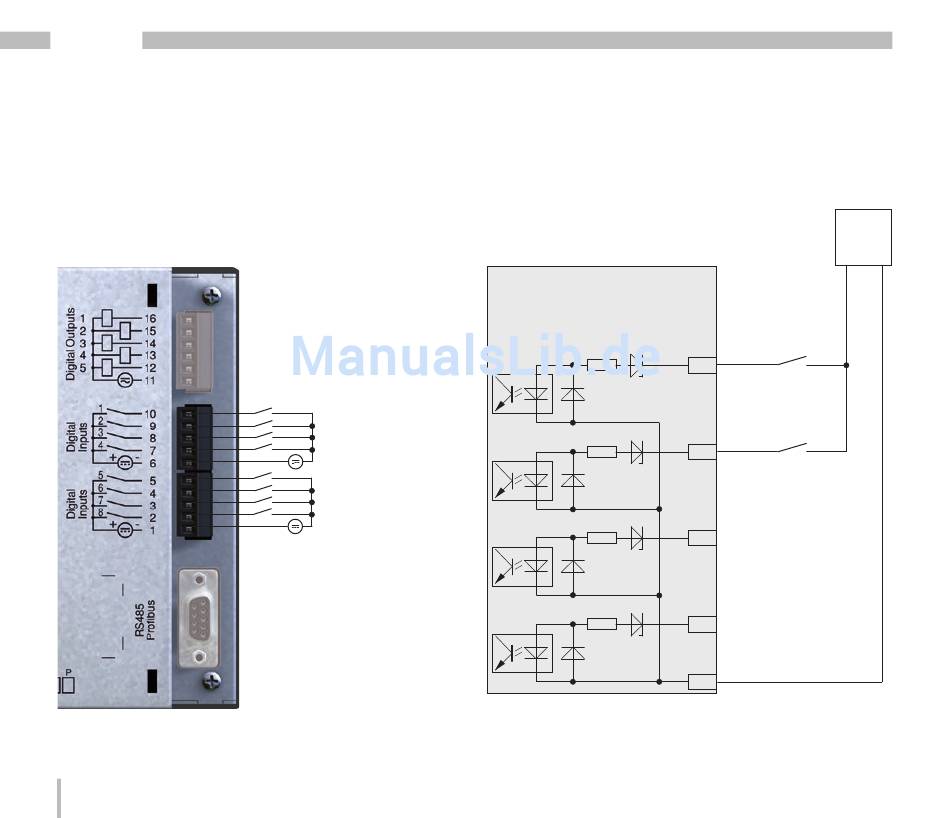

Abb. Beispiel für den An-
schluss digitale Eingänge.
38
+
-
+
-
UMG511
Digitale Eingänge 1-4
Digital Inputs 1-4
3,9V
4k
Input 1
3,9V
4k
Digital
Input 2
3,9V
4k
Digital
Input 3
3,9V
4k
Digital
Input 4
Abb. Beispiel für den Anschluss der externen Kon-
takte S1 und S2 an die digitalen Eingänge 1 und 2.
24V
Externe
Hilfsspannung
S1
10
Digital
S2
9
8
7
6
DC
-
+
