UMG 511

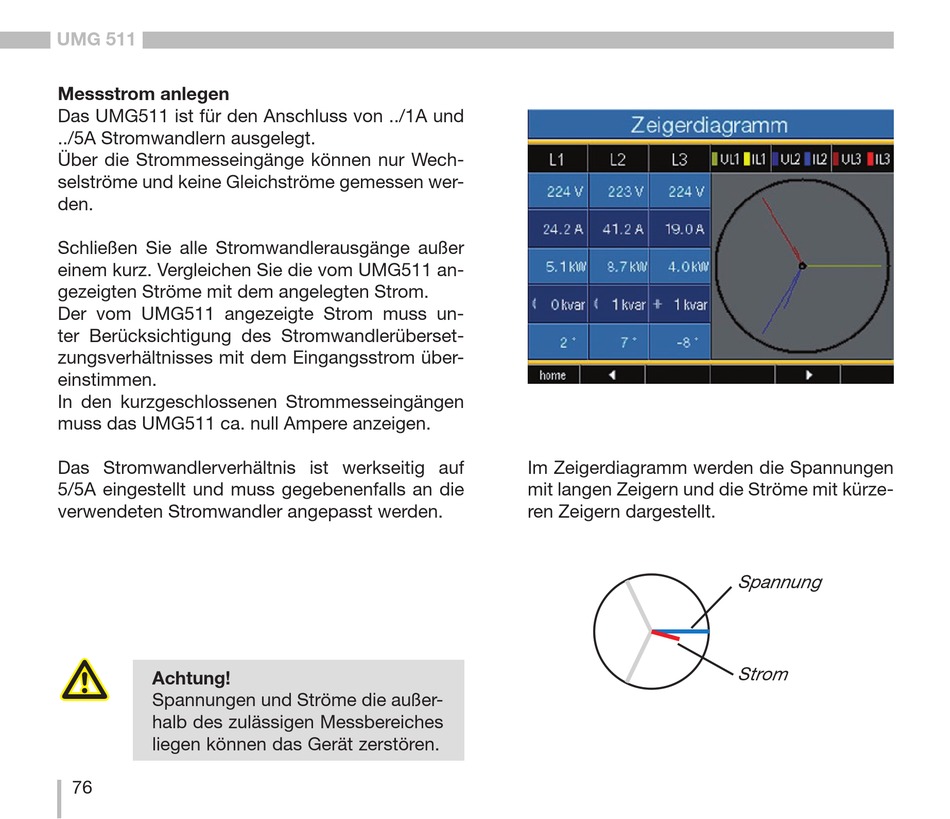

Messstrom anlegen

Das UMG511 ist für den Anschluss von ../1A und
../5A Stromwandlern ausgelegt.
Über die Strommesseingänge können nur Wech-
selströme und keine Gleichströme gemessen wer-
den.
Schließen Sie alle Stromwandlerausgänge außer
einem kurz. Vergleichen Sie die vom UMG511 an-
gezeigten Ströme mit dem angelegten Strom.
Der vom UMG511 angezeigte Strom muss un-
ter Berücksichtigung des Stromwandlerüberset-
zungsverhältnisses mit dem Eingangsstrom über-
einstimmen.
In den kurzgeschlossenen Strommesseingängen
muss das UMG511 ca. null Ampere anzeigen.
Das Stromwandlerverhältnis ist werkseitig auf
5/5A eingestellt und muss gegebenenfalls an die
verwendeten Stromwandler angepasst werden.
m
Achtung!
Spannungen und Ströme die außer-
halb des zulässigen Messbereiches
liegen können das Gerät zerstören.
76
Im Zeigerdiagramm werden die Spannungen
mit langen Zeigern und die Ströme mit kürze-
ren Zeigern dargestellt.
Spannung
Strom
