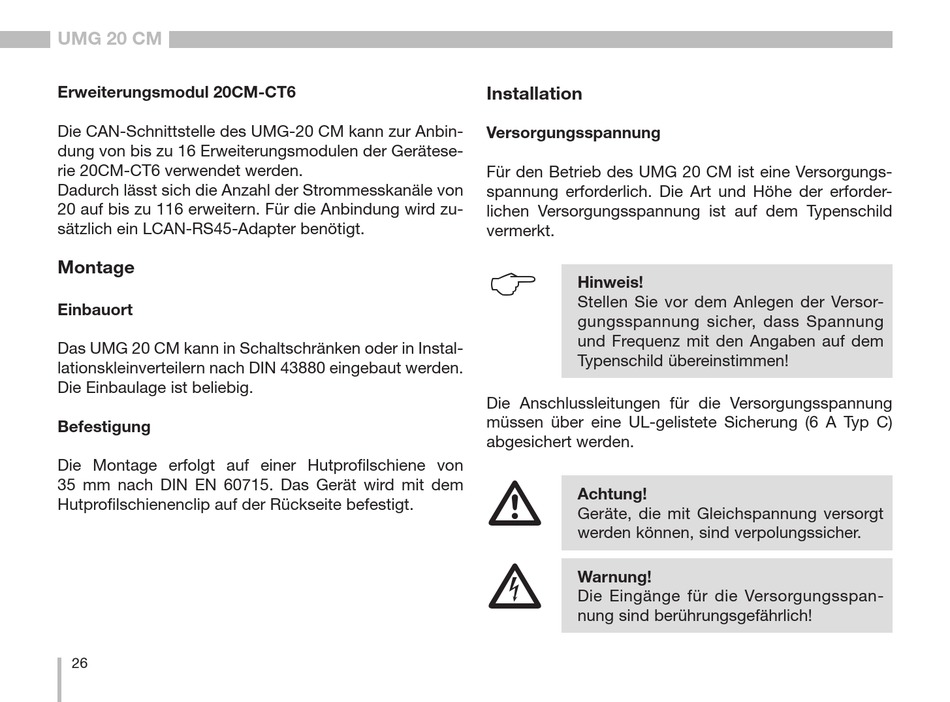

UMG 20 CM
Erweiterungsmodul 20CM-CT6
Die CAN-Schnittstelle des UMG-20 CM kann zur Anbin-
dung von bis zu 16 Erweiterungsmodulen der Gerätese-
rie 20CM-CT6 verwendet werden.
Dadurch lässt sich die Anzahl der Strommesskanäle von
20 auf bis zu 116 erweitern. Für die Anbindung wird zu-
sätzlich ein LCAN-RS45-Adapter benötigt.
Montage
Einbauort
Das UMG 20 CM kann in Schaltschränken oder in Instal-
lationskleinverteilern nach DIN 43880 eingebaut werden.
Die Einbaulage ist beliebig.
Befestigung
Die Montage erfolgt auf einer Hutprofilschiene von
35 mm nach DIN EN 60715. Das Gerät wird mit dem
Hutprofilschienenclip auf der Rückseite befestigt.
26
Installation
Versorgungsspannung
Für den Betrieb des UMG 20 CM ist eine Versorgungs-
spannung erforderlich. Die Art und Höhe der erforder-
lichen Versorgungsspannung ist auf dem Typenschild
vermerkt.
C
Hinweis!
Stellen Sie vor dem Anlegen der Versor-
gungsspannung sicher, dass Spannung
und Frequenz mit den Angaben auf dem
Typenschild übereinstimmen!
Die Anschlussleitungen für die Versorgungsspannung
müssen über eine UL-gelistete Sicherung (6 A Typ C)
abgesichert werden.
m
Achtung!
Geräte, die mit Gleichspannung versorgt
werden können, sind verpolungssicher.
c
Warnung!
Die Eingänge für die Versorgungsspan-
nung sind berührungsgefährlich!
