4
AUSPACKEN UND INSTALLIEREN

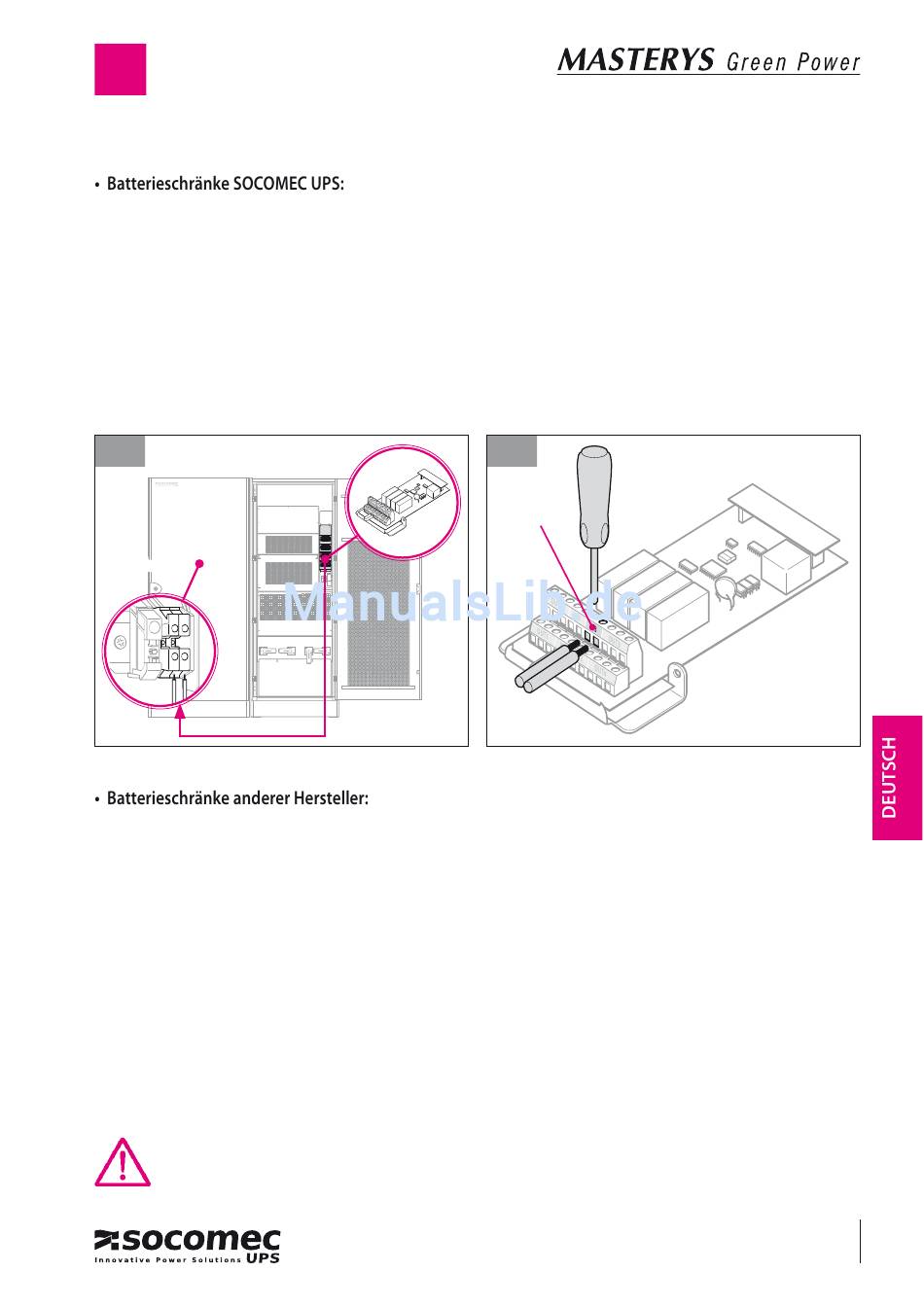

4.4.4 Anschluss TEMPERATURSONDE BATTERIESCHRANK.
- Der Batterieschrank SOCOMEC UPS ist mit einer Temperatursonde ausgestattet, die an die mit der USV mitgeliefer-
ten Karte angeschlossen werden muss (Abbildung 4.4.4-1).
- Die Temperatursonde wie in Abbildung 4.4.4-2 gezeigt anschließen. Kabelabstände und Polarität brauchen nicht
eingehalten zu werden.
- Bei einer einzelnen USV mit mehreren Batterieschränken nur eine einzige Temperatursonde verwenden.
- Bei Parallelbetrieb der USV die Temperatursonden der Batterieschränke an die in den entsprechenden USV instal-
lierten Karten anschließen.
Siehe Abschnitt 8.5.2 "Menü "Konfigurationen" - Parameter BATTERIE-TEMPERATURSENSOR.
4.4.4-1
Temperatursonde
- Den als Option erhältlichen, entsprechenden Bausatz verwenden.
- Die Sonde im Batterieraum oder im Batterieschrank befestigen.
- Die Temperatursonde wie in Abbildung 4.4.4-2 gezeigt anschließen. Kabelabstände und Polarität brauchen nicht
eingehalten zu werden. Es muss ein doppelt isoliertes Kabel 2x1 mm
- Bei einer einzelnen USV mit mehreren Batterieschränken nur eine einzige Temperatursonde verwenden.
- Bei Parallelbetrieb der USV die Temperatursonden der Batterieschränke an die in den entsprechenden USV instal-
lierten Karten anschließen.
Hinweis.
Wenn Sie den Sensor für die Temperatur des Batterieschranks nicht benutzen möchten, gehen Sie auf SERVICE >
EINSTELLUNG, wählen dort den Parameter BATT. TEMPER. SENSOR und schalten es OFF.
WARNUNG!
Wenn der BATT. TEMPER. SENSOR ausgeschaltet ist, wird das Batterieladegerät die Korrektur der
Spannungsladung in Funktion auf die Temperatur nicht ausführen.
4.4.4-2
IN3
2
verwendet werden.
100-120 kVA
21
IOMMASGPXX00-DE_00
