4
AUSPACKEN UND INSTALLIEREN

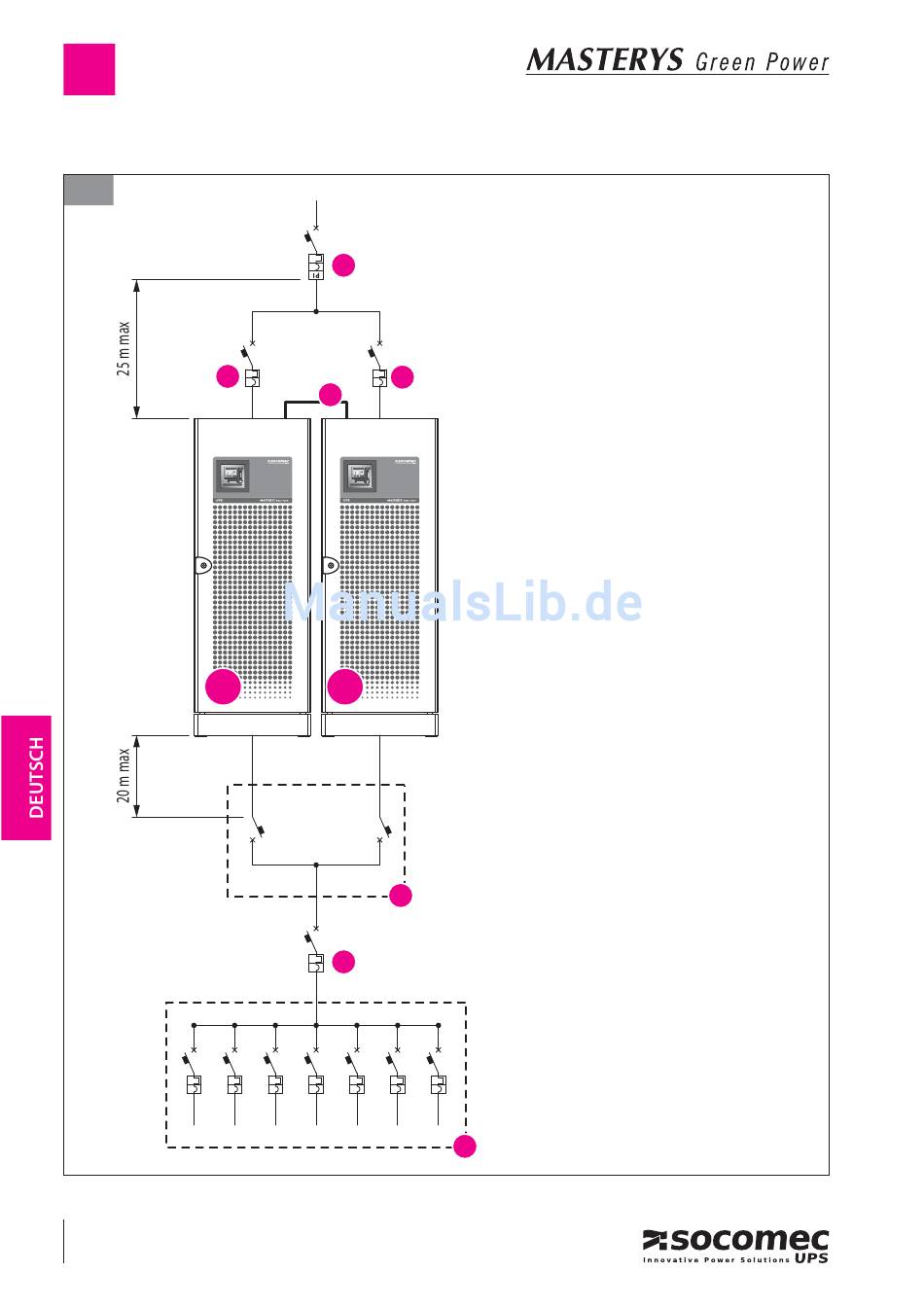

4.9.1 Empfohlene Konfiguration Parallelanlage 1+1.

4.9.1-1
C
UPS ON INVERTER Eco 1025kVA
10:30
?
USV1
28
IOMMASGPXX00-DE_00
A
C
B
UPS ON INVERTER Eco 1025kVA
10:30
?
USV2
D
E
F
Legende.
A Selektiver magnetthermischer
Fehlerstromschutzschalter.
B Parallelbus-Kabel.
C Absicherung der einzelnen USV (bei separatem
Hilfsnetz getrennte Absicherung vorsehen).
D Eventuelle zusätzliche Trennschalter an der
Verteilertafel.
E Systemausgangs-Schalter.
F Verteilung.
100-120 kVA
Haupt-
