3
ANFORDERUNGEN
3.4.1 Schutzvorrichtung gegen Spannungs-Rückspeisung (Backfeed Protection).
Die USV ist für die Installation von Schutzvorrichtungen
gegen gefährliche Spannungs-Rückspeisungen, so-
wohl an der Eingangs-Speiseleitung (MAINS SUPPLY)
als auch an der Speiseleitung des Ersatznetzes (AUX
MAINS SUPPLY) vorbereitet. Die Steuerung dieser Vor-

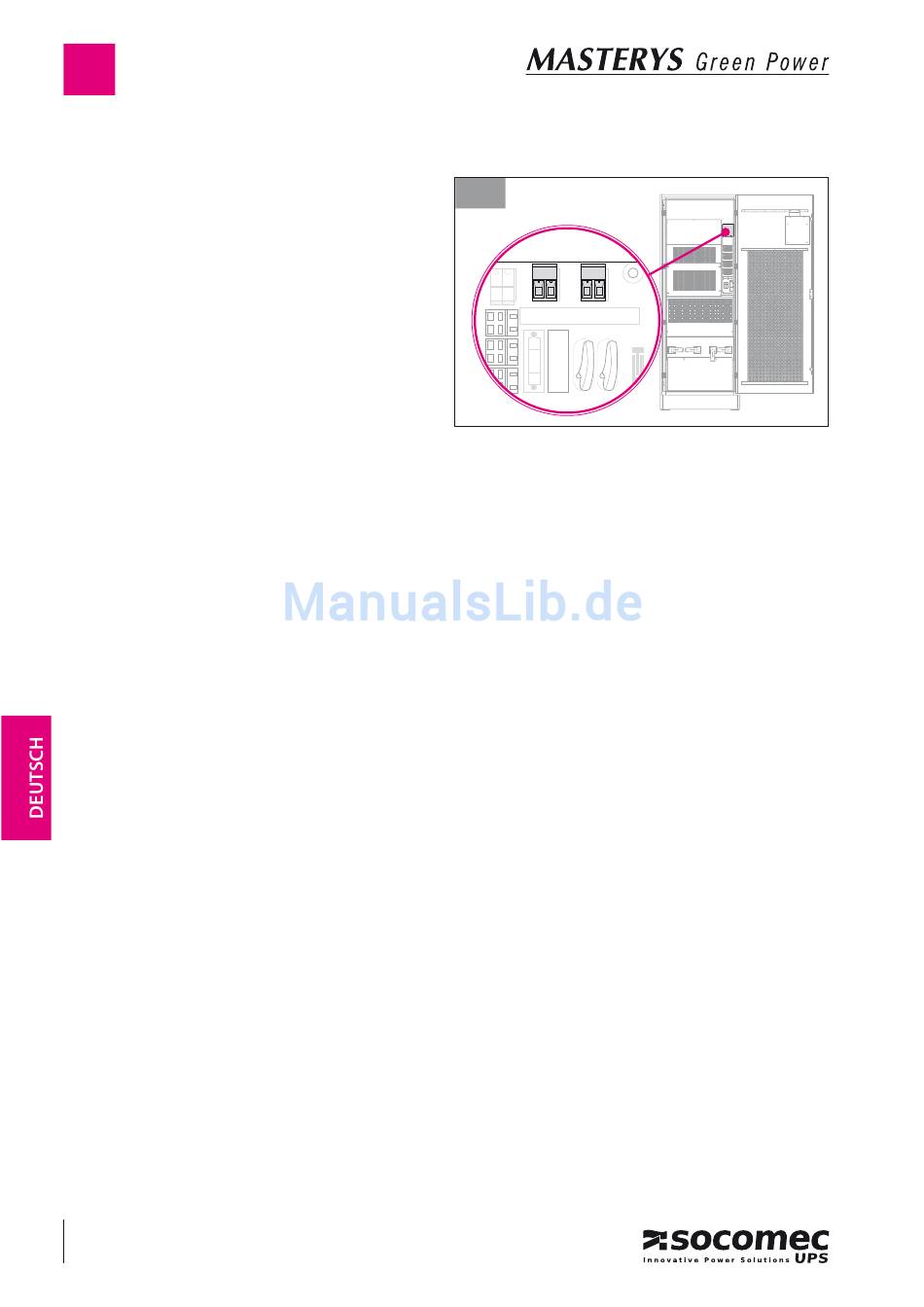

richtungen erfolgt über die in Abbildung 3.4.1-1 dar-
gestellten Karte.
Ist das Gerät nicht mit einer Schutzvorrichtung gegen
Spannungs-Rückspeisungen ausgerüstet, müssen Hin-
weisschildern an allen Leistungs-Netztrennschaltern,
die fern von der USV installiert sind, angebracht wer-
den. Diese Hinweisschilder müssen das Kundendienst-
personal darauf hinweisen, dass der Stromkreis an eine
USV angeschlossen ist (siehe auch Absatz 2.1 "Hinwei-
se" in der vorliegenden Anleitung uns Absatz 4.5.3 der
Norm EN62040-1-1 2003-11). Die Hinweisschilder ge-
hören zum Lieferumfang des Gerätes.
Wenn der Nullleiter unter bestimmten anomalen
Bedingungen oder aufgrund der nachgeschalteten
Installation (z.B. nicht erkannter und geschützter
Erdschluss , oder hoher Fehlerstrom einer Phase, oder
im Falle eines IT-Systems) ein gefährliches Potential
annehmen kann, muss eine angemessene Trennung
auch des Nullleiters oder ein geeignetes Erkennungs-,
Melde- und Sicherungssystem vorgesehen werden
(siehe Tabelle "Dimensionierung der Eingangs-
Sicherheitseinrichtungen" im Abschnitt 3.4 "Elektrische
Anforderungen").
Anschlüsse, siehe Abschnitt 4.4.5.
14
IOMMASGPXX00-DE_00
3.4.1-1
F
N
ACS
B.K.
B.K.
BYPASS
INPUT
XB1
XB2
XB3
XB4
XB5
XB6
XB7
NA1
F1
F2
COM1
XB8
VS1
VS2
NA2
COM2
XB9
F
N
100-120 kVA
