8
KOMMUNIKATION
8.1 KOMMUNIKATION AUF MEHREREN EBENEN.
Die USV ist in der Lage gleichzeitig verschiedene Kommunikationskanäle, seriell, über Kontakte und Ethernet zu
verwalten. Die 2 zur Verfügung stehenden Kommunikations-Steckplätze gestatten einen Einsatz von Anzeigen-
Karten und Zubehör. Jeder Kommunikationskanal ist unabhängig. Daher ist es möglich simultane Anschlüsse für
unterschiedliche Anzeigenstufen und Fernüberwachung einzurichten (für die detaillierte Bewertung der Karten, die
in den Steckplätzen installiert werden können, siehe den Abschnitt zu den Optionen).
Die folgende Tabelle zeigt die möglichen Anschlüsse zwischen den Kommunikationskanälen der USV und den ex-
ternen Vorrichtungen an.
Kommunikationsebenen
Slot 1
Slot 2
ADC Karte
GSS Karte
1
Seriell isoliert
Modem
Modbus TCP

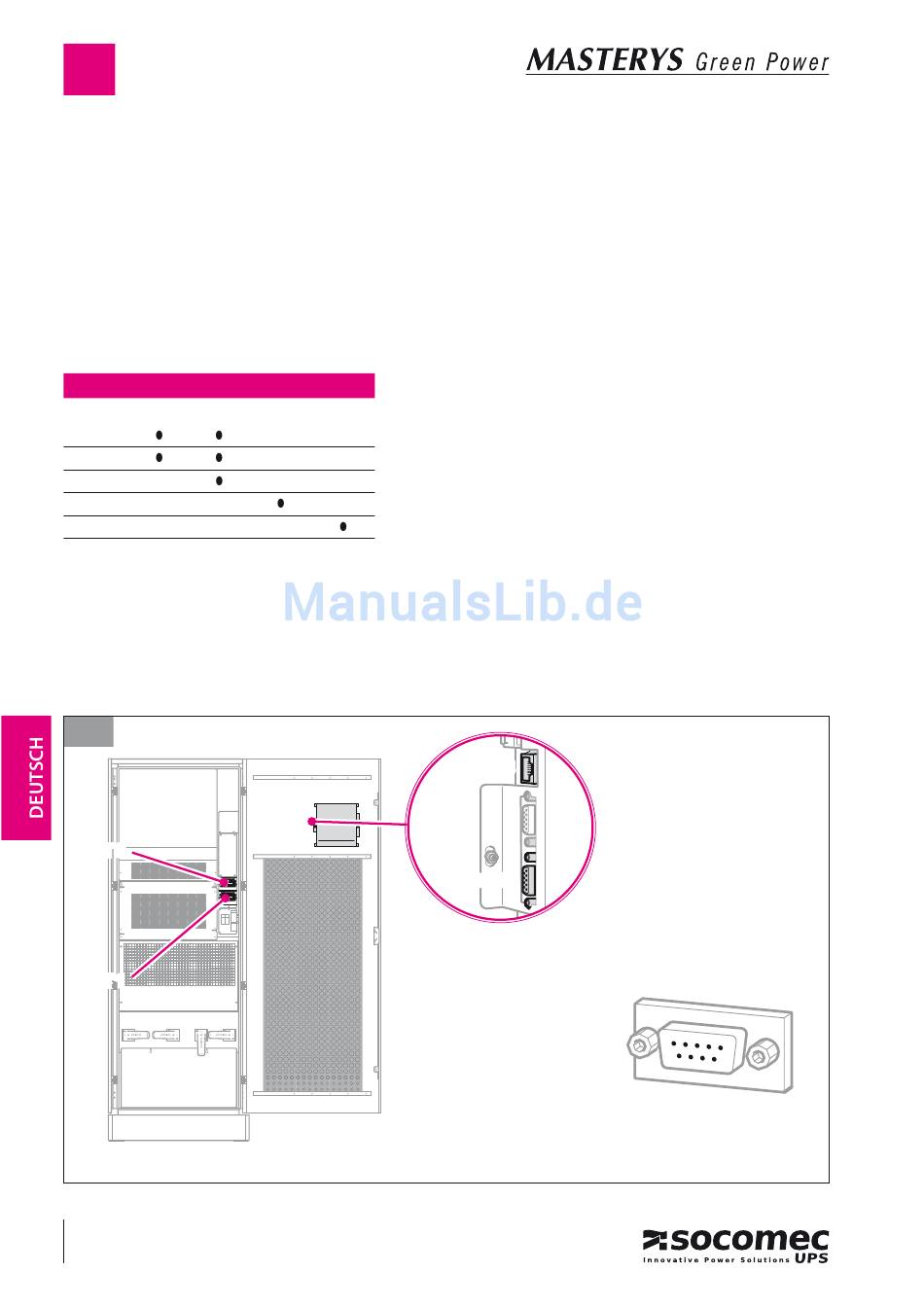

8.1-1
SLOT 2
SLOT 1
50
IOMMASGPXX00-DE_00
RS232
RJ45
2
1
Es kann nur eine isolierte serielle Karte verwendet werden.
2
Für T-service über Telefon.
RJ45
RS232
Legende pin RS232
1 Reserviert
2 RX für RS232
3 TX für RS232
4 Reserviert
5 GND für RS232
6 Nicht verbunden
7 RTS
8 CTS
9 +12 V
100-120 kVA
5 4 3 2 1
9 8 7 6
