AUSPACKEN UND INSTALLIEREN

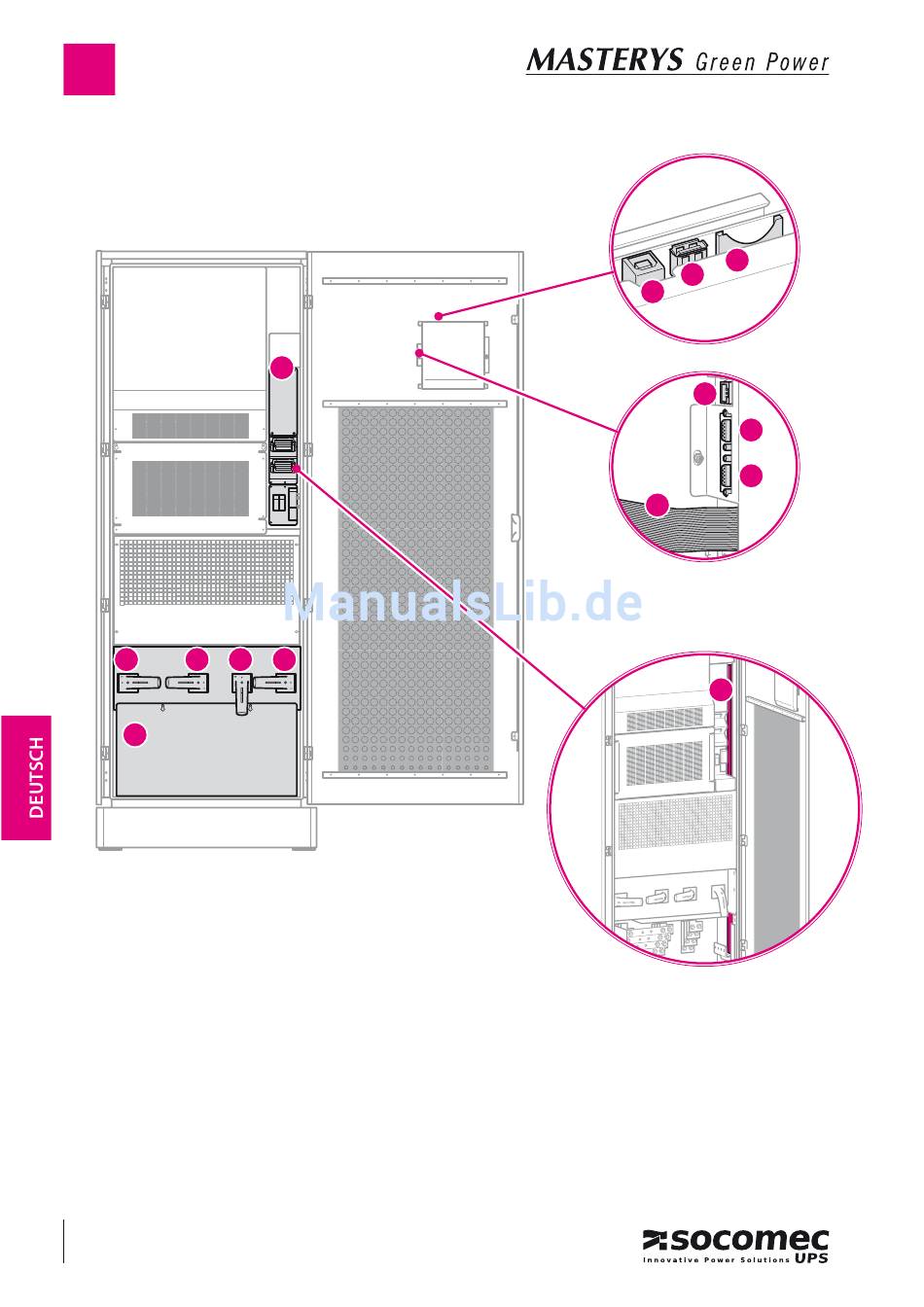

4.3 KENNZEICHNUNG DER STEUER- UND ANSCHLUSSELEMENTE.
Q1
Q4
Q5
I
Legende.
A
Steckplatz für optionale Kommunikations-
Steckkarten.
B
USBanschluss.
C
USBanschluss.
D
Steckplatz für Speicherkarte.
E
LAN RJ45 für Ethernet.
18
IOMMASGPXX00-DE_00
A
Q3
F
Serieller RS232 Anschluss für CIM.
G
Serieller RS232 Modemanschluss.
H
Kabel für Versorgung und
Kommunikationssignale.
I
Leistungsanschlüsse.
L
Kanal für Signalkabel.
100-120 kVA
D
C
B
E
F
G
H
L
Q1 Eingangsschalter (MAINS).
Q3 Ausgangsschalter.
Q4 Hilfsnetzschalter (AUX MAINS).
Q5 Manueller Bypass.
