5
BETRIEBSARTEN
5.3 BETRIEB MIT MANUELLEM BYPASS.
Beim Einschalten des manuellen Bypass-Betriebs (mit dem entsprechenden Verfahren), wird die Last direkt vom
Ersatznetz versorgt, während die USV von der Stromversorgung ausgeschlossen wird und ausgeschaltet werden
kann. Die Auswahl dieses Betriebsmodus ist beim Wartungsarbeiten an der USV nützlich, da es dem Kundendienst
möglich ist Arbeiten an der Anlage vorzunehmen, ohne die Lasten-Stromversorgung unterbrechen zu müssen.
5.4 BETRIEB MIT EXTERNEM MANUELLEM BYPASS (optional).
Der externe manuelle Bypass kann in der allgemeinen Verteilung bei der Installation der USV oder auf Anfrage in
einem Gehäuse zur Wandmontage eingebaut werden.
Der Trennschalter Q1 muss am Eingang des Ersatznetzes angeschlossen werden. Der Eingang des Hauptnetzes
muss an der Schalttafel getrennt werden.
Beim Einschalten des manuellen Bypass-Betriebs (mit dem entsprechenden Verfahren), wird die Last direkt vom
Ersatznetz versorgt, während die USV von der Stromversorgung ausgeschlossen wird und ausgeschaltet werden
kann. Die Auswahl dieses Betriebsmodus ist beim Wartungsarbeiten an der USV nützlich, da es dem Kundendienst
möglich ist Arbeiten an der Anlage vorzunehmen, ohne die Lasten-Stromversorgung unterbrechen zu müssen.

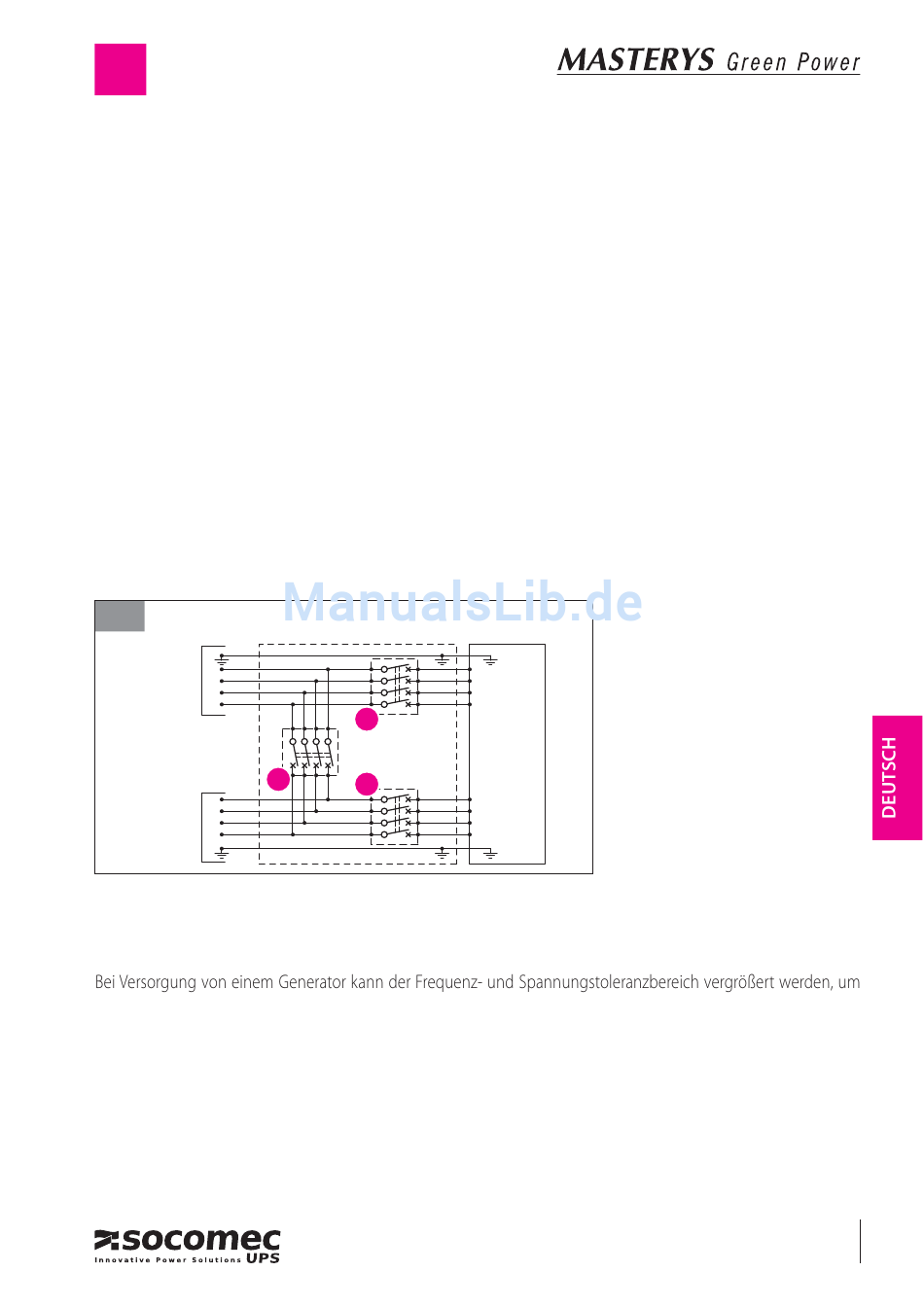

Schaltplan mit externen Bypass.
5.4-1
Dreiphasiger Ein-/Ausgang für USV 3/3.
L1
Hauptnetz
L2
L3
N
L1
L2
L3
Last
N
5.5 BETRIEB MIT GENERATOR-KONFIGURATION.
Instabilitäten der Generatoren zu akzeptieren und gleichzeitig Batteriebetrieb oder Risiken von Bypass-Umschal-
tungen ohne Synchronisierung zu vermeiden.
Mit der im Abschnitt Optionen beschriebenen GSS Schnittstelle können außerdem mehr Informationen zwischen
USV und Generator ausgetauscht werden.
Q1
Q5
Q3
L1
L2
Eingang
L3
N
USV
Q1 Eingangsschalter (MAINS).
L1
L2
Ausgang
L3
Q3 Ausgangsschalter.
N
Q5 Manueller Bypass.
100-120 kVA
33
IOMMASGPXX00-DE_00
