6
ANZEIGE
Wechselrichter-Ausgang.
Bypass-Eingang.
Gleichrichter-Ausgang.
Gleichrichter-Eingang.
36
IOMMASGPXX00-DE_00

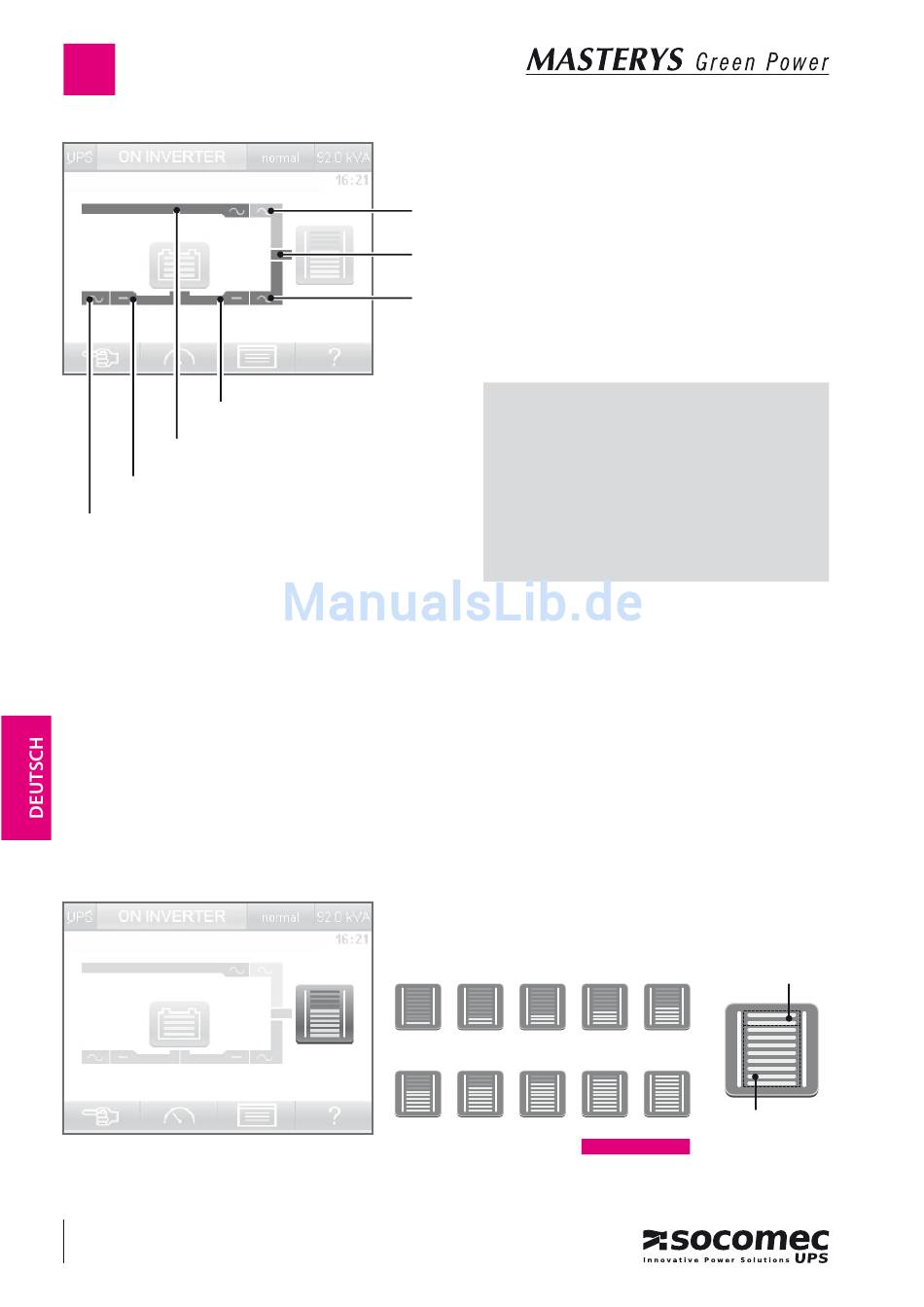

FLUSSDIAGRAMM-ANIMATION.
Statischer Ausgangsschalter.
Ausgang der Einheit.
Ausgang des Wechselrichters.
Farbe der Leiste:
-
Blau
: Aktiv/Versorgung vorhanden.
-
Grau
: Versorgung nicht vorhanden.
Priorität der Farben der Symbole "~" und "-"
(von der wichtigsten zur weniger wichtigen):
-
Gelb
: ON oder Spannung anliegend und Voralarm.
-
Grün
: ON oder Spannung anliegend und kein Alarm.
LASTWERTE.
≤ 30%
≤ 40%
≤ 50%
≤ 80%
≤ 90%
≤ 100%
100-120 kVA
≤ 60%
≤ 70%
Grün
≤ 110%
≤ 120%
Überlastung
Gelbe
