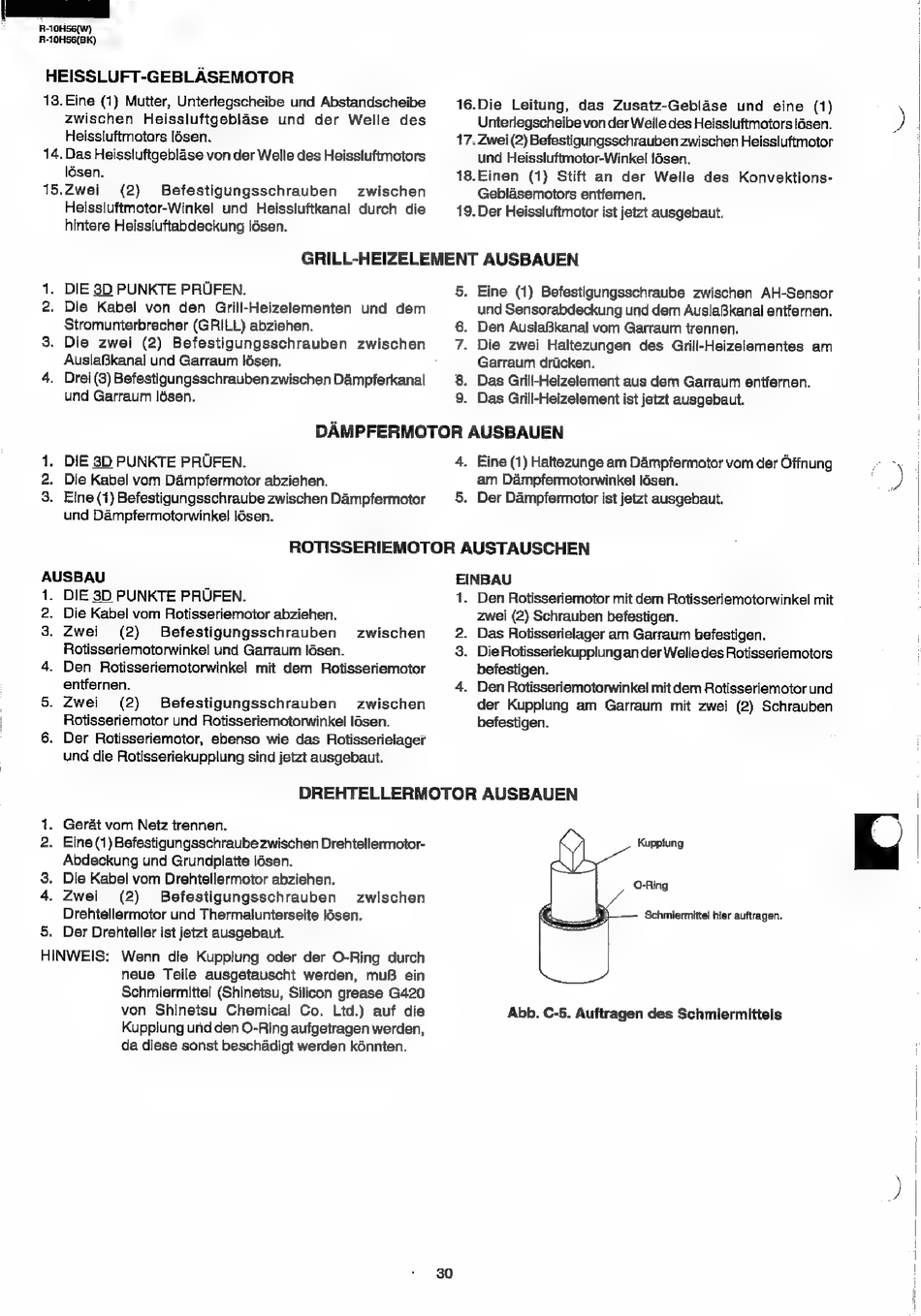

R-10HS6(W)
R-10H56(BK)
HEISSLUFT-GEBLASEMOTOR
13. Eine (1) Mutter, Unterlegscheibe und Abstandscheibe
zwischen Heissluftgeblase und der Welle des
Heissluftmotors lésen.
14, Das Heissluftgeblase von der Welle des Heissluftmotors
15.Zwei (2)
=
ono
lésen.
Befestigungsschrauben zwischen
Heissluftmotor-Winkel und Heissluftkanal durch die
hintere Heissluftabdeckung lésen.
16.Die Leitung, das Zusatz-Geblase und eine (1)
Unterlegscheibe von der Welle des Heissluftmotors ldsen.
17. Zwei (2) Befestigungsschrauben zwischen Heissluftmotor
und Heissluftmotor-Winkel !6sen.
18.Einen (1) Stift an der Welle des Konvektions-
Geblasemotors entfernen.
19. Der Heissluftmotor ist jetzt ausgebaut.
GRILL-HEIZELEMENT AUSBAUEN
DIE 3D PUNKTE PRUFEN.
Die Kabel von den Grill-Heizelementen und dem
Stromunterbrecher (GRILL) abziehen.
Die zwei (2) Befestigungsschrauben zwischen
AuslaBkanal und Garraum lésen.
Drei (3) Befestigungsschrauben zwischen Dampferkanal
und Garraum lésen.
5. Eine (1) Befestigungsschraube zwischen AH-Sensor
und Sensorabdeckung und dem AuslaBkanal entfernen.
6. Den AuslaBkanal vom Garraum trennen.
7. Die zwei Haltezungen des Grill-Heizelementes am
Garraum driicken.
8. Das Grill-Heizelement aus dem Garraum entfernen.
9. Das Grill-Heizelement ist jetzt ausgebaut.
DAMPFERMOTOR AUSBAUEN
DIE 83D PUNKTE PROFEN.
Die Kabel vom Dampfermotor abziehen.
Eine (1) Befestigungsschraube zwischen Dampfermotor
und Dampfermotorwinkel lésen.
4. Eine (1) Haltezunge am Dampfermotor vom der Offnung
am Dampfermotorwinkel lésen.
5. Der Dampfermotor ist jetzt ausgebaut.
ROTISSERIEMOTOR AUSTAUSCHEN
AUSBAU
1.
2.
3.
4.
5.
DIE 3D PUNKTE PRUFEN.
Die Kabel vom Rotisseriemotor abziehen.
Zwei (2) Befestigungsschrauben
Rotisseriemotorwinkel und Garraum lésen.
Den Rotisseriemotorwinkel mit dem Rotisseriemotor
entfernen.
Zwei (2) Befestigungsschrauben zwischen
Rotisseriemotor und Rotisseriemotorwinkel lésen.
Der Rotisseriemotor, ebenso wie das Rotisserielager
und die Rotisseriekupplung sind jetzt ausgebaut.
zwischen
EINBAU
1. Den Rotisseriemotor mit dem Rotisseriemotorwinkel mit
zwei (2) Schrauben befestigen.
2. Das Rotisserielager am Garraum befestigen.
3. Die Rotisseriekupplung ander Welledes Rotisseriemotors
befestigen.
4. Den Rotisseriemotorwinkel mit dem Rotisseriemotor und
der Kupplung am Garraum mit zwei (2) Schrauben
befestigen.
DREHTELLERMOTOR AUSBAUEN
Gerat vom Netz trennen.
Eine (1) Befestigungsschraube zwischen Drehtellermotor-
Abdeckung und Grundplatte lésen.
Die Kabel vom Drehtellermotor abziehen.
Zwei (2) Befestigungsschrauben zwischen
Drehtellermotor und Thermalunterseite lésen.
Der Drehteller ist jetzt ausgebaut.
HINWEIS: Wenn die Kupplung oder der O-Ring durch
neue Teile ausgetauscht werden, mu ein
Schmiermittel (Shinetsu, Silicon grease G420
von Shinetsu Chemical Co. Ltd.) auf die
Kuppiung und den O-Ring aufgetragen werden,
da diese sonst beschadigt werden kénnten.
Kuppiung
O-Ring
&
Schmiermittel hier auftragen.
Abb. C-5. Auftragen des Schmiermittels
