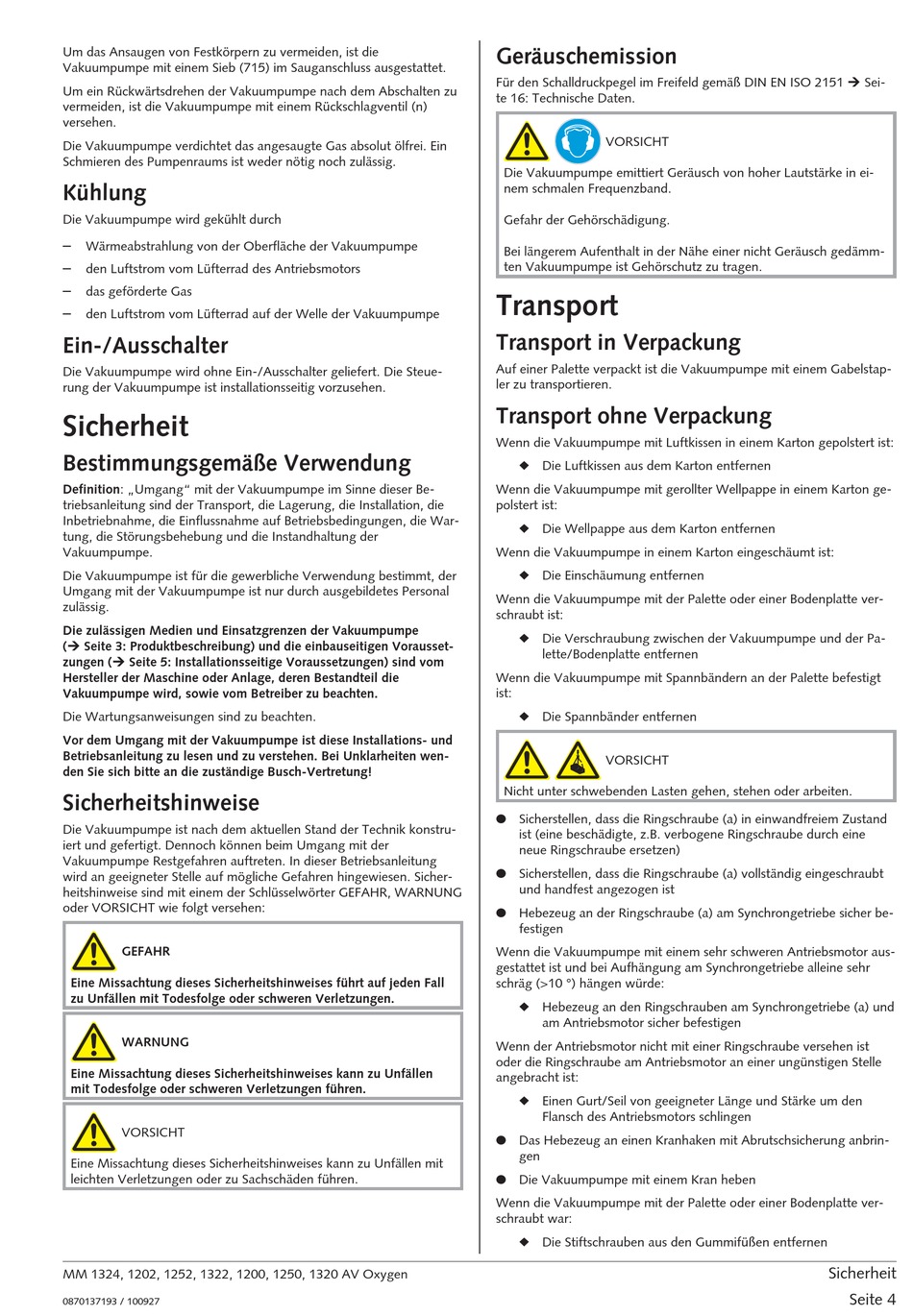

Um das Ansaugen von Festkörpern zu vermeiden, ist die
Vakuumpumpe mit einem Sieb (715) im Sauganschluss ausgestattet.
Um ein Rückwärtsdrehen der Vakuumpumpe nach dem Abschalten zu
vermeiden, ist die Vakuumpumpe mit einem Rückschlagventil (n)
versehen.
Die Vakuumpumpe verdichtet das angesaugte Gas absolut ölfrei. Ein
Schmieren des Pumpenraums ist weder nötig noch zulässig.
Kühlung
Die Vakuumpumpe wird gekühlt durch
–
Wärmeabstrahlung von der Oberfläche der Vakuumpumpe
–
den Luftstrom vom Lüfterrad des Antriebsmotors
–
das geförderte Gas
–
den Luftstrom vom Lüfterrad auf der Welle der Vakuumpumpe

Ein-/Ausschalter

Die Vakuumpumpe wird ohne Ein-/Ausschalter geliefert. Die Steue-
rung der Vakuumpumpe ist installationsseitig vorzusehen.

Sicherheit

Bestimmungsgemäße Verwendung
Definition: „Umgang" mit der Vakuumpumpe im Sinne dieser Be-
triebsanleitung sind der Transport, die Lagerung, die Installation, die
Inbetriebnahme, die Einflussnahme auf Betriebsbedingungen, die War-
tung, die Störungsbehebung und die Instandhaltung der
Vakuumpumpe.
Die Vakuumpumpe ist für die gewerbliche Verwendung bestimmt, der
Umgang mit der Vakuumpumpe ist nur durch ausgebildetes Personal
zulässig.
Die zulässigen Medien und Einsatzgrenzen der Vakuumpumpe
(Ú Seite 3: Produktbeschreibung) und die einbauseitigen Vorausset-
zungen (Ú Seite 5: Installationsseitige Voraussetzungen) sind vom
Hersteller der Maschine oder Anlage, deren Bestandteil die
Vakuumpumpe wird, sowie vom Betreiber zu beachten.
Die Wartungsanweisungen sind zu beachten.
Vor dem Umgang mit der Vakuumpumpe ist diese Installations- und
Betriebsanleitung zu lesen und zu verstehen. Bei Unklarheiten wen-
den Sie sich bitte an die zuständige Busch-Vertretung!

Sicherheitshinweise

Die Vakuumpumpe ist nach dem aktuellen Stand der Technik konstru-
iert und gefertigt. Dennoch können beim Umgang mit der
Vakuumpumpe Restgefahren auftreten. In dieser Betriebsanleitung
wird an geeigneter Stelle auf mögliche Gefahren hingewiesen. Sicher-
heitshinweise sind mit einem der Schlüsselwörter GEFAHR, WARNUNG
oder VORSICHT wie folgt versehen:
GEFAHR
_a
Eine Missachtung dieses Sicherheitshinweises führt auf jeden Fall
zu Unfällen mit Todesfolge oder schweren Verletzungen.
WARNUNG
_a
Eine Missachtung dieses Sicherheitshinweises kann zu Unfällen
mit Todesfolge oder schweren Verletzungen führen.
VORSICHT
_a
Eine Missachtung dieses Sicherheitshinweises kann zu Unfällen mit
leichten Verletzungen oder zu Sachschäden führen.
MM 1324, 1202, 1252, 1322, 1200, 1250, 1320 AV Oxygen
0870137193 / 100927
Geräuschemission
Für den Schalldruckpegel im Freifeld gemäß DIN EN ISO 2151 Ú Sei-
te 16: Technische Daten.
VORSICHT
Die Vakuumpumpe emittiert Geräusch von hoher Lautstärke in ei-
nem schmalen Frequenzband.
Gefahr der Gehörschädigung.
Bei längerem Aufenthalt in der Nähe einer nicht Geräusch gedämm-
ten Vakuumpumpe ist Gehörschutz zu tragen.

Transport

Transport in Verpackung

Auf einer Palette verpackt ist die Vakuumpumpe mit einem Gabelstap-
ler zu transportieren.

Transport ohne Verpackung

Wenn die Vakuumpumpe mit Luftkissen in einem Karton gepolstert ist:
◆ Die Luftkissen aus dem Karton entfernen
Wenn die Vakuumpumpe mit gerollter Wellpappe in einem Karton ge-
polstert ist:
◆ Die Wellpappe aus dem Karton entfernen
Wenn die Vakuumpumpe in einem Karton eingeschäumt ist:
◆ Die Einschäumung entfernen
Wenn die Vakuumpumpe mit der Palette oder einer Bodenplatte ver-
schraubt ist:
◆ Die Verschraubung zwischen der Vakuumpumpe und der Pa-
lette/Bodenplatte entfernen
Wenn die Vakuumpumpe mit Spannbändern an der Palette befestigt
ist:
◆ Die Spannbänder entfernen
VORSICHT
Nicht unter schwebenden Lasten gehen, stehen oder arbeiten.
● Sicherstellen, dass die Ringschraube (a) in einwandfreiem Zustand
ist (eine beschädigte, z.B. verbogene Ringschraube durch eine
neue Ringschraube ersetzen)
● Sicherstellen, dass die Ringschraube (a) vollständig eingeschraubt
und handfest angezogen ist
● Hebezeug an der Ringschraube (a) am Synchrongetriebe sicher be-
festigen
Wenn die Vakuumpumpe mit einem sehr schweren Antriebsmotor aus-
gestattet ist und bei Aufhängung am Synchrongetriebe alleine sehr
schräg (>10 °) hängen würde:
◆ Hebezeug an den Ringschrauben am Synchrongetriebe (a) und
am Antriebsmotor sicher befestigen
Wenn der Antriebsmotor nicht mit einer Ringschraube versehen ist
oder die Ringschraube am Antriebsmotor an einer ungünstigen Stelle
angebracht ist:
◆ Einen Gurt/Seil von geeigneter Länge und Stärke um den
Flansch des Antriebsmotors schlingen
● Das Hebezeug an einen Kranhaken mit Abrutschsicherung anbrin-
gen
● Die Vakuumpumpe mit einem Kran heben
Wenn die Vakuumpumpe mit der Palette oder einer Bodenplatte ver-
schraubt war:
◆ Die Stiftschrauben aus den Gummifüßen entfernen
_a4
_af
Sicherheit
Seite 4
