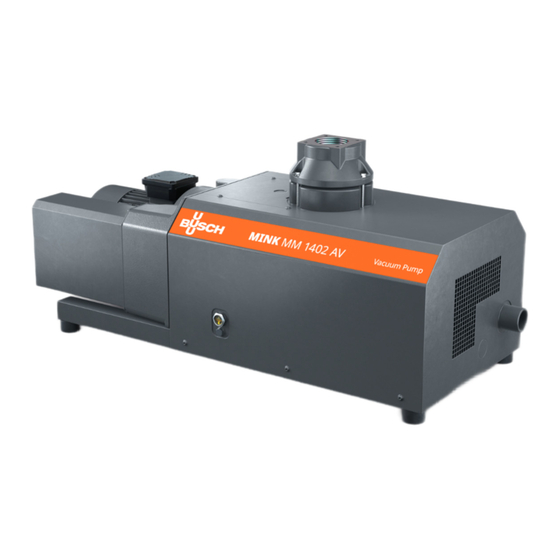

Busch MINK MM 1402 AV Betriebsanleitung
Klauen-vakuumpumpen
Vorschau ausblenden
Andere Handbücher für MINK MM 1402 AV:
- Installation und betriebsanleitung (20 Seiten) ,
- Betriebsanleitung (36 Seiten)
Verwandte Anleitungen für Busch MINK MM 1402 AV
Inhaltszusammenfassung für Busch MINK MM 1402 AV
- Seite 1 Betriebsanleitung MINK Klauen-Vakuumpumpen MM 1402 AV, MM 1502 AV 0870156906/B0004_de / Übersetzung der Originalbetriebsanleitung / Änderungen vorbehalten 13.12.2021...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis 1 Sicherheit..........................3 2 Produktbeschreibung ........................4 2.1 Funktionsprinzip ....................... 5 2.2 Anwendung ........................5 2.3 Varianten ......................... 5 2.3.1 Gasdichte Ausführung ................... 6 2.3.2 Aqua-Ausführung....................6 2.4 Ein-/Ausschalter ....................... 6 2.5 Optionales Zubehör ......................7 2.5.1 Ansaugfilter ......................7 2.5.2 Vakuumbegrenzungsventil .................. -
Seite 3: Sicherheit
Sicherheit Lesen Sie vor der Inbetriebnahme der Maschine die vorliegende Betriebsanleitung sorg- fältig durch. Bei Fragen wenden Sie sich bitte an Ihre Busch Vertretung. Nachdem Sie diese Betriebsanleitung sorgfältig durchgelesen haben, bewahren Sie sie auf, um zu einem späteren Zeitpunkt ggf. nachschlagen zu können. -
Seite 4: Produktbeschreibung
2 | Produktbeschreibung Produktbeschreibung EINLASS AUSLASS Gasdichte Ausführung Aqua-Ausführung EINLASS Sauganschluss Ölablassschraube AUS- Abluftanschluss Kühllufteinlass LASS Ölschauglas Kühlluftauslass Typenschild Augenschraube Kondensatablass (Option) Motorklemmkasten Rückschlagventil (integriert) Druckentlastungsleitung Richtungspfeil HINWEIS Technischer Ausdruck. In dieser Betriebsanleitung wird die Vakuumpumpe mit dem Ausdruck „Maschine“ bezeichnet. -
Seite 5: Funktionsprinzip
Gasen konzipiert. Die Beförderung anderer Medien führt zu einer erhöhten thermischen und/oder mecha- nischen Belastung der Maschine und darf nur nach Rücksprache mit Busch erfolgen. Die Maschine ist für den Betrieb in nicht-explosionsgefährdeten Umgebungen ausgelegt. Die Maschine fähig, Enddrücke aufrechtzuerhalten, siehe Technische Daten [► 24]. -
Seite 6: Gasdichte Ausführung
2 | Produktbeschreibung 2.3.1 Gasdichte Ausführung WARNUNG Potentiell gefährliche Medien. Vergiftungsgefahr! Infektionsgefahr! • Persönliche Schutzkleidung bei hohen Konzentrationen des Mediums in der Umge- bungsluft Ihrer Maschine tragen. Die gasdichte Version ist eine Konstruktionsoption für Anwendungen, bei denen das Pro- zessgas in der Maschine verbleibt und nicht in die Umgebung entweichen kann. Dies ist ein sehr wichtiges Merkmal für Anwendungen, bei denen potenziell gesundheits- gefährdende Gase nicht zulässig sind und die Konzentration des Prozessgases die zulässi- gen Werte der Umgebungsatmosphäre der Maschine nicht überschreiten darf. -
Seite 7: Optionales Zubehör
Produktbeschreibung | 2 2.5 Optionales Zubehör 2.5.1 Ansaugfilter Der Ansaugfilter schützt die Maschine vor Staub und anderen Feststoffen im Prozessgas. Der Einlassfilter ist mit einem Papier oder Polyester erhältlich. 2.5.2 Vakuumbegrenzungsventil Der Enddruck wird durch das Vakuumbegrenzungsventil begrenzt. Das Vakuumbe- grenzungsventil wird werkseitig auf den niedrigsten zulässigen Enddruck eingestellt (sie- he Typenschild). -
Seite 8: Transport
3 | Transport Transport WARNUNG Schwebende Last. Verletzungsgefahr! • Gehen, stehen bzw. arbeiten Sie keinesfalls unter schwebenden Lasten. WARNUNG Anheben der Maschine an der Hebeöse des Motors. Verletzungsgefahr! • Heben Sie die Maschine nicht an einer der Hebeösen des Motors an. Heben Sie die Maschine nur so an, wie gezeigt. -
Seite 9: Installation
~1 m ~1 m ~1 m ~1 m Andere Werte müssen von Busch bestätigt werden • Die Umgebung der Maschine darf nicht explosionsgefährdet sein. • Die Umgebungsbedingungen müssen den Angaben unter Technische Daten [► 24] entsprechen. • Die Umgebungsbedingungen müssen der Schutzklasse des Motors und der elektri- schen Komponenten entsprechen. -
Seite 10: Anschlussleitungen/-Rohre
• Stellen Sie sicher, dass alle Abdeckungen, Schutzvorrichtungen usw. angebracht sind. Wenn die Maschine höher als 1000 Meter über NN installiert wird: • Wenden Sie sich an eine Kontaktperson von Busch. Der Motor muss in der Lei- stung beschränkt oder die Umgebungstemperatur begrenzt werden. -
Seite 11: Auffüllen Mit Öl
Verwenden Sie ein geeignetes Öl. Es besteht die Gefahr des vorzeitigen Ausfalls der Maschine. Effizienzverlust! • Nur von Busch freigegebene und empfohlene Öle verwenden. Informationen zum Öltyp und zur Ölmenge finden Sie unter Technische Daten [► 24] und Öl [► 24]. 4 mm-Innensechskantschlüssel Ölniveau prüfen... -
Seite 12: Elektrischer Anschluss
Wartungsarbeiten vollständig getrennt werden kann. • Bringen Sie einen Überlastschutz für den Motor gemäß EN 60204-1 an. • Busch empfiehlt den Einbau eines D-Kurven-Leitungsschutzschalters. • Stellen Sie sicher, dass der Motor der Maschine nicht durch elektrische oder elektro- magnetische Impulse der Stromversorgung beeinträchtigt wird. - Seite 13 Installation | 5 Dreieck-Schaltung (Niederspannung): Stern-Schaltung (Hochspannung): Doppelstern-Schaltung, Multispan- Stern-Schaltung, Multispannungs-Mo- nungs-Motor mit 9 Pins tor mit 9 Pins (Niederspannung): (Hochspannung): Doppelstern-Schaltung, Multispan- Stern-Schaltung, Multispannungs-Motor nungs-Motor mit 12 Pins mit 12 Pins (Niederspannung): (Hochspannung): Dreieck-Schaltung, Multispannungs- Motor mit 12 Pins (Mittelspannung): Instruction Manual MINK MM 1402-1502 AV_DE_de 13 / 28...
-
Seite 14: Inbetriebnahme
Die Aqua-Ausführung ist eine Variante für die Förderung kondensierbarer Dämpfe (Wasser). Eine bestimmte Menge Wasserdampf innerhalb des Gasflusses wird toleriert. Wenden Sie sich an Busch, um Informationen zur Beförderung anderer Dämpfe zu erhalten. Beachten Sie bei der Beförderung kondensierbarer Dämpfe Folgendes: Vor dem Prozess: •... -
Seite 15: Wartung
Verletzungsgefahr Es besteht die Gefahr des vorzeitigen Ausfalls der Maschine. • Halten Sie die Wartungsintervalle ein oder wenden Sie sich an Ihren Busch-Vertreter. Er hilft Ihnen gerne weiter. • Schalten Sie die Maschine aus und sperren Sie sie, um ein versehentliches Einschalten zu verhindern. -
Seite 16: Wartungsplan
Alle 20000 Stunden • Das Öl wechseln. Das Ölwechselintervall von 20000 Betriebsstunden gilt nur für von Busch zugelassene Öle. Die Ölwechselinter- valle sind stark von den Betriebsbedingungen abhängig. Bei extremer Belastung kann sich das Ölwechselintervall bis auf ca. 5000 Betriebsstunden verkürzen. Auch ande- re Öle können das Wechselintervall verkürzen. -
Seite 17: Von Staub Und Schmutz Befreien
Wartung | 7 7.3 Von Staub und Schmutz befreien 4 mm-Innensechskantschlüssel Lüftungsgitter, Kühlrippen und Ansaugsieb(IS) rein Instruction Manual MINK MM 1402-1502 AV_DE_de 17 / 28... -
Seite 18: Ölwechsel
ACHTUNG Verwenden Sie ein geeignetes Öl. Es besteht die Gefahr des vorzeitigen Ausfalls der Maschine. Effizienzverlust! • Nur von Busch freigegebene und empfohlene Öle verwenden. Putzlappen Ablaufwanne Informationen zum Öltyp und zur Ölmenge finden Sie unter Technische Daten [► 24] und Öl [► 24]. -
Seite 19: Wartung Der Druckentlastungsleitungen (Nur Gasdichte Ausführung)
Wartung | 7 7.5 Wartung der Druckentlastungsleitungen (Nur gasdichte Ausführung) WARNUNG Potentiell gefährliche Medien. Vergiftungsgefahr! Infektionsgefahr! • Persönliche Schutzkleidung bei hohen Konzentrationen des Mediums in der Umge- bungsluft Ihrer Maschine tragen. • Prüfen Sie, ob die Druckentlastungsleitungen (PRL) nicht verstopft sind, wie in den folgenden Abbildungen beschrieben. - Seite 20 Gefahr die Maschine zu beschädigen! • Die Druckluft auf 0,2 bar(g) mit Hilfe des Druckreglers einstellen. Sind die Druckentlastungsleitungen verstopft: • Entfernen Sie die Verschmutzungen oder lassen Sie die Maschine reparieren (Busch kontaktieren). Obere Abdeckung abnehmen Verschlussschraube lösen Druckluft an die Druckentlastungsleitungen anschließen...
-
Seite 21: Instandsetzung
Fremdstoffen kontaminiert war: • Dekontaminieren Sie die Maschine bestmöglich und geben Sie den Kontaminie- rungsstatus anhand einer „Kontaminationserklärung“ an. Busch akzeptiert ausschließlich Maschinen, der eine vollständig ausgefüllte und rechts- kräftig unterzeichnete „Kontaminationserklärung“ beigefügt ist. (Das Formular kann unter www.buschvacuum.com heruntergeladen werden.) Außerbetriebnahme... -
Seite 22: Ersatzteile
Verwendung nicht freigegebener Ersatzteile Es besteht die Gefahr des vorzeitigen Ausfalls der Maschine. Effizienzverlust! • Wir empfehlen, ausschließlich originale Ersatzteile und Verbrauchsmaterialien von Busch zu verwenden, um die ordnungsgemäße Funktion der Maschine und die Einhal- tung der Gewährleistungsbedingungen sicherzustellen. Ersatzteil Beschreibung Teilenr. - Seite 23 Technische Daten [► 24]. Der Ölstand ist zu niedrig. • Füllen Sie Öl auf. Zur Behebung von Problemen, die nicht im Störungsbehebungsabschnitt aufgeführt sind, wenden Sie sich an Ihre Busch Vertretung. Instruction Manual MINK MM 1402-1502 AV_DE_de 23 / 28...
-
Seite 24: Technische Daten
Ölfüllung Gewicht ca. (50Hz / 60Hz) ~ 290 / 320 ~ 325 - / ~705 ~716 * Wenden Sie sich bei höheren oder niedrigeren Temperaturen an Ihre Kontaktperson von Busch. 13 Öl VS 150 VSB 100 ISO-VG Teilenummer 1-l-Packung 0831 164 883... -
Seite 25: Eu-Konformitätserklärung
14 EU-Konformitätserklärung Die vorliegende EU-Konformitätserklärung und die auf dem Typenschild angebrachte CE-Kennzeichnung gelten für die Maschine im Rahmen des Lieferumfangs von Busch. Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller. Wird die Maschine in eine übergeordnete Maschinenanlage integriert, muss der Hersteller dieser Anlage (ggf. das die Anlage betreibende Unternehmen) die übergeordnete Maschine bzw. -
Seite 26: Uk-Konformitätserklärung
15 UK-Konformitätserklärung Die vorliegende Konformitätserklärung und die auf dem Typenschild angebrachte UKCA-Kennzeichnung gelten für die Maschine im Rahmen des Lieferumfangs von Busch. Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller. Wird die Maschine in eine übergeordnete Maschinenanlage integriert, muss der Hersteller dieser Anlage (ggf. das die Anlage betreibende Unternehmen) der übergeordneten Maschine bzw. - Seite 27 Notizen...
