8 - STEUERUNG

Sicherheit

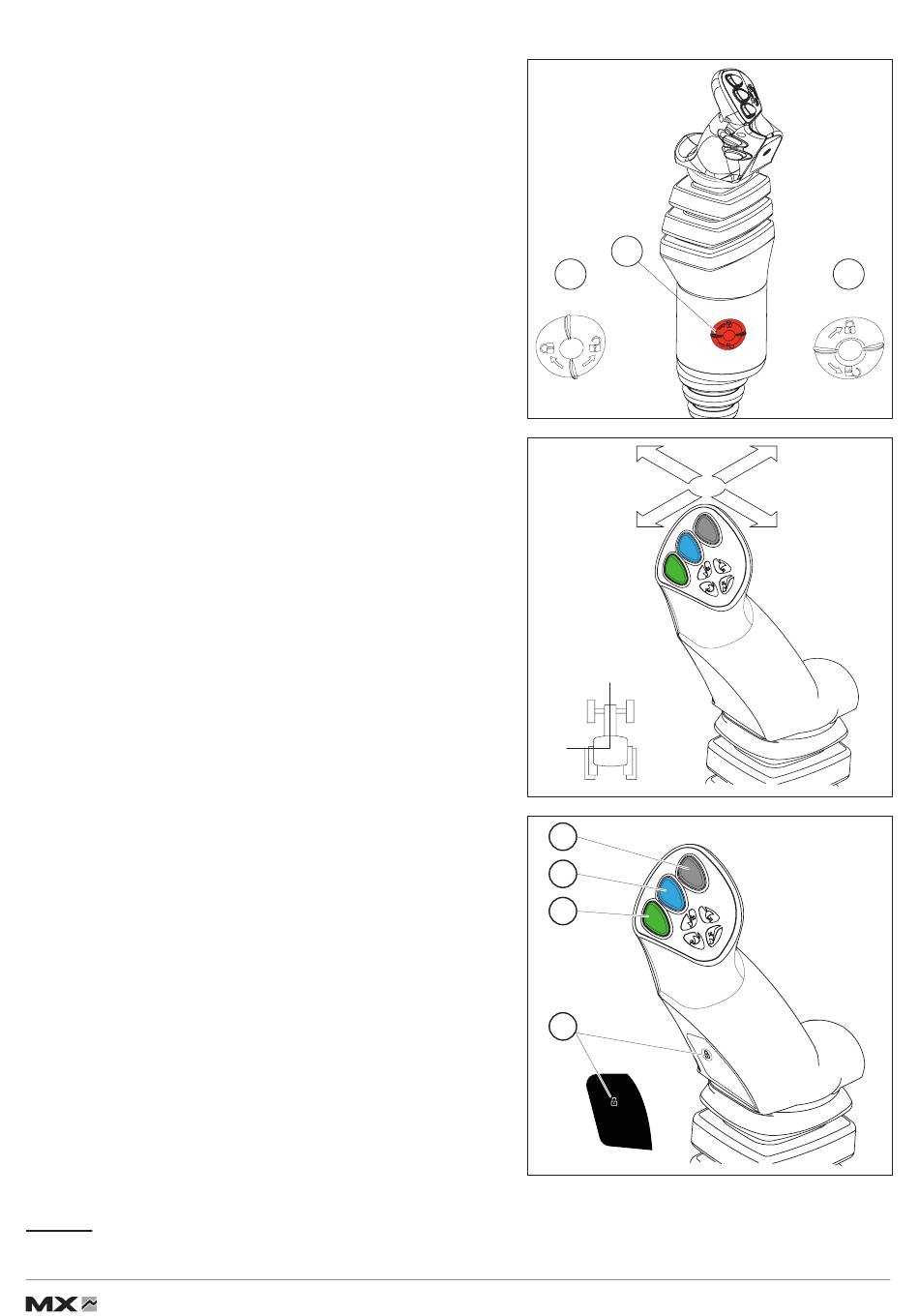

um unbeabsichtigtes Betätigen des Frontladers zu vermeiden kann
man den mX Bedienhebel sperren. Siehe Skizze.
Das Isolierrändelrädchen (1) drehen:
— (A): entriegelte Position.
— (B): verriegelte Position.
Bewegungen
1. Funktion: entlang der „Y"-Achse
— Nach vorne = Absenken des Frontladers
(Funktion des Hydraulikzylinders, doppeltwirkend).
— Nach vorn hinter der Rastung = Schwimmstellung
(Funktion des Hydraulikzylinders, einfachwirkend).
— Nach hinten = Hubbewegung des Frontladers.
2. Funktion: entlang der „X"-Achse
— Nach links = Ankippen des werkzeugs.
— Nach rechts = Auskippen des werkzeugs.
3. Funktion: entlang der „X"-Achse
— Knopf (1) + Ankipp- oder Auskippbewegung.
4. Funktion: entlang der „X"-Achse
— Knopf (2) + Ankipp- oder Auskippbewegung.
FAST-LOCK
Automatisches Ankuppeln/Abkuppeln des werkzeugs.
— Knopf (1) + (4) + Ankipp- oder Auskippbewegung.
SPEED-LINK 2
Automatisches An-/Abkuppeln der werkzeuge mit hydraulischen
und elektrischen Funktionen.
— Knopf (1) + (4) + Ankipp- oder Auskippbewegung.
ACS
werkzeugnivellierung.
— Knopf (3).
Hinweis:
Der Knopf (4) funktioniert nur mit der Option FAST-LOCK oder SPEED-LINK 2.
