MX FLEXPILOT System Montageanleitung Und Bedienungsanleitung Seite 11

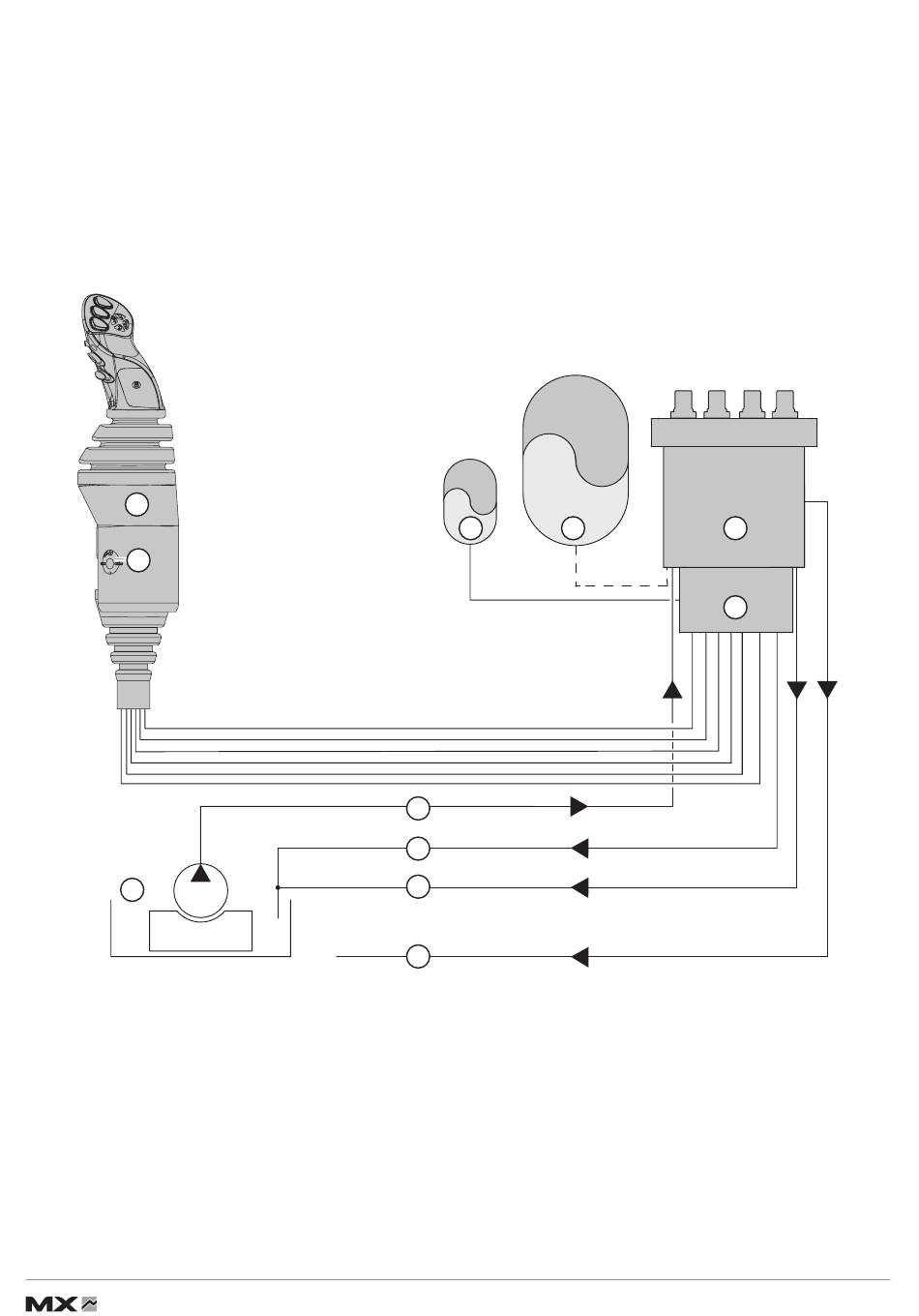

Distributeur Flexpilot AGBP - Schéma de fonctionnement :
Le distributeur principal est piloté (commandé) par un système basse pression généré par le bloc distributeur et régulé
par le manipulateur.
AGBP Flexpilot control valves - Operating Diagram:
The main monolever is piloted (controlled) by a low pressure system generated by the hydraulic system and regulated
by the monolever.
AGBP-Flexpilot Steuergerät - Funktionsschema:
Das Hauptsteuerventil wird über den vom Steuergerätblock erzeugten Niedrigdruck gesteuert und durch den
Bedienhebel geregelt.
A
B
G
A - manipulateur
B - Vanne d'isolement
C - Accumulateur basse pression
D - Accumulateur du Shock Eliminator
(option)
E - Distributeur
F - Bloc basse pression
g - Réservoir
H - Circuit haute pression
I - Réalimentation
J1 - Drainage du bloc basse pression
J2 - Retour au réservoir
19, rue de Rennes
•
A - monolever
B - Isolation valve
C - Low pressure accumulator
D - Shock Eliminator Accumulator
(option)
E - Control Valve
F - Low pressure unit
g - Tank
H - High pressure circuit
I - Carry over
J1 - Return of the low pressure unit
J2 - Return to the tank
BP 83221 • F - 35690 ACIGNÉ
•
C D
H
J1
J2
I
9
Sous réserve de modifications - Modification reserved - Änderungen vorbehalten
E
F
A - Bedienhebel
B - Absperrhahn
C - Niederdruck Speicher
D - Shock Eliminator Speicher (option)
E - Steuerventil
F - Niederdruck-Block
g - Tank
H - Hochdruckkreis
I - Ölweiterlauf
J1 - Rücklauf Niederdruck-Block
J2 - Rücklauf zum Tank
