MX MANUBAL V40 Bedienungsanleitung
Verwandte Anleitungen für MX MANUBAL V40
Inhaltszusammenfassung für MX MANUBAL V40

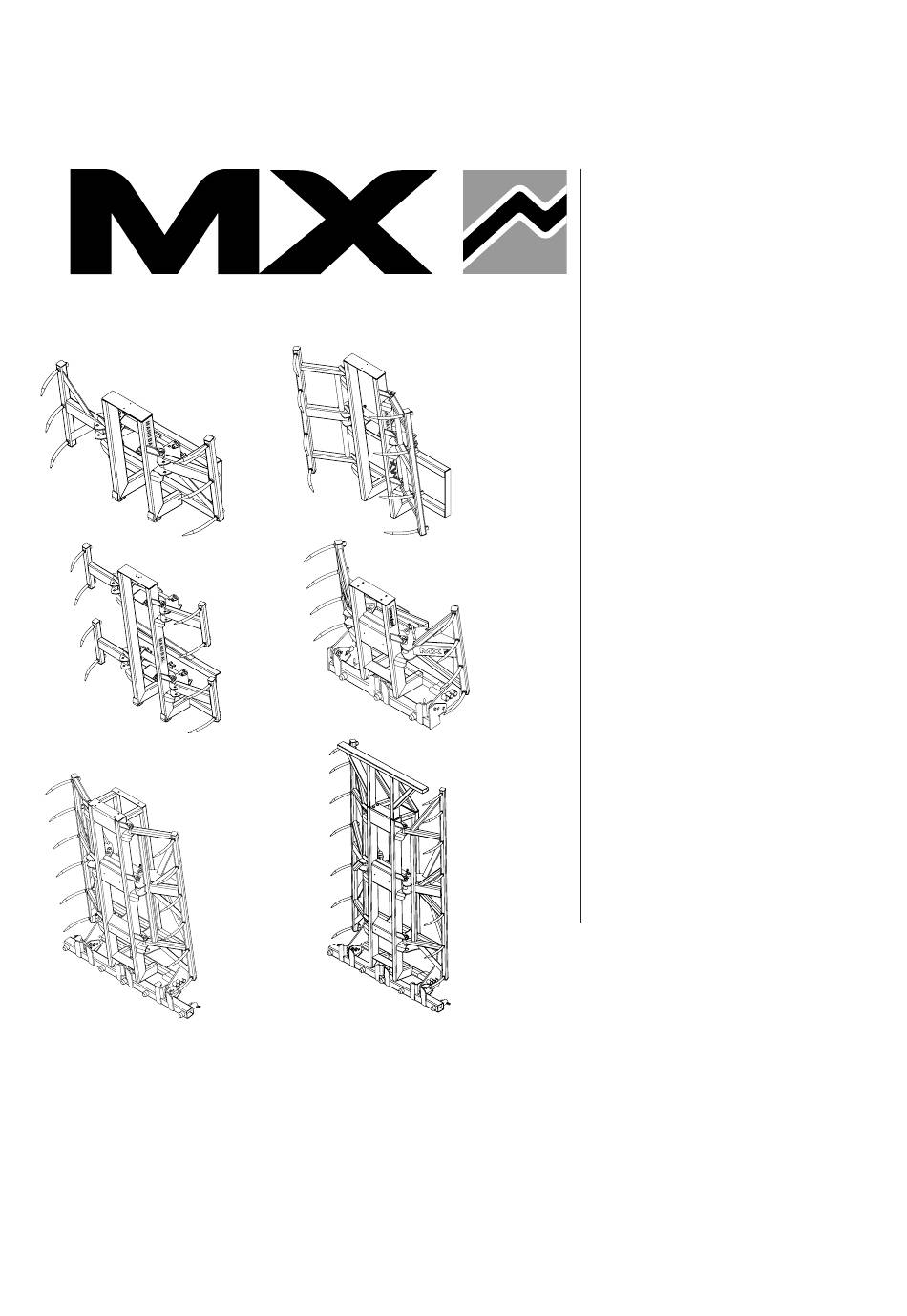

- Seite 1 MANUBAL V500 W500 V400HD V5000HD V7000HD Bedienungsanleitung Vor dem ersten Einsatz des Manubal bitte sorgfältig durchlesen DE 364189 A - 0 2 Übersetzung der Originalbetriebsanleitung...
- Seite 3 Es kann vorkommen, dass die Abbildungen und die technischen Daten im vorliegenden Dokument nicht genau Ihrem MANUBAL entsprechen. Die Betriebsbedingungen ändern sich jedoch nicht. MX ist eine Marke des Unternehmens M-extend France SAS, SIREN-Nr. 639 200 260, RCS Rennes, 19 Rue de Rennes,BP 83 221 - 35 690 Acigné, Frankreich.
-
Seite 5: Inhaltsverzeichnis
EINSTELLEN DER GREIFZANGENÖFFNUNG/-SCHLIESSUNG KIT FOLIENBALLEN KIT FÜR UNTERE ZINKEN MANUBAL W500: Einstellen des Sensors für den 2. Ballen 10. MANUBAL V400HD, V5000HD und V7000HD: Verwenden der unteren Zinken 11. OPTIONEN FÜR V400HD/V5000HD 12. WARTUNG /ÜBERWINTERN 13. MX-RECYCLING 14. TECHNISCHE DATEN... -
Seite 6: Sicherheitsvorschriften
— Jegliche Änderung an Teilen des MANUBAL (Zylinder, Greifzange, Zinken, Schwinghebel usw.) oder Verwendung von Fremdteilen bedeutet den Garantieverlust auf die gesamte Lieferung. — Nur von MX freigegebene Ersatz- und Zubehörteile verwenden. Ohne vorherige schriftliche Genehmigung von MX keine Änderungen an Ihrem MANUBAL vornehmen oder von Dritten vornehmen lassen. Bei Nichteinhaltung dieser Vorgaben wird der MANUBAL zu einer Gefahr für Sie und andere Personen. -
Seite 7: Sicherheitsaufkleber
Frontlader sind die Sicherheitsbestimmungen in der Bedienungsanleitung zu beachten. Die MX-Werkzeuge wurden so entwickelt, dass der Fahrer des Teleskopladers über einen optimalen Ankippwinkel am Boden sowie einen optimalen Auskippwinkel verfügt. Der Monteur muss vor der Einweisung des Fahrers sicherstellen, dass es trotz der extremen Pendelungen des Werkzeugs auch dann nicht zur Berührung zwischen dem angekuppelten Werkzeug und anderen Bauteilen der Maschine (Reifen,... -
Seite 8: Beschreibung
4. BESCHREIBUNG V500 W500 V400HD V7000HD V5000HD Änderungen vorbehalten... - Seite 9 1. Vertikaler Träger 2. Greifzange 3. Zinke 4. Zylinder 5. Synchronisationsschwinghebel 6. Synchronisationslenkstange 7. Stangenseitiger Zylinderbolzen 8. Schaftseitiger Zylinderbolzen Änderungen vorbehalten...
-
Seite 10: Ankuppeln/Abkuppeln Des Manubal
5.1.4 Jedes bewegliche Teil einzeln bis zum Anschlag bewegen, um sicherzustellen, dass die Hydraulik dicht ist und die Schläuche ordnungsgemäß platziert sind. MANUBAL in verriegelter Position MX-Frontlader vor Mai 2013 MX-Frontlader nach Mai 2013 Mit dem Fuß drücken Achtung Quetschungsgefahr ABKUPPELN DES MANUBAL 5.2.1 Den MANUBAL mit offener Greifzange (eingefahrenem... -
Seite 11: Einstellen Der Greifzangenöffnung/-Schliessung
Siehe Darstellung unten. 6.1.5 Den Bolzen und die Synchronisationslenkstange in das entsprechende Loch stecken. 6.1.6 Den Splint wieder einsetzen. 6.1.7 Vorgehensweise 6.1.3 bis 6.1.6 für den schaftseitigen Zylinderbolzen wiederholen. MANUBAL V40 - W500 MANUBAL V500 V400HD - V5000HD - V7000HD Änderungen vorbehalten... - Seite 12 Siehe Darstellung unten. 6.2.5 Den Bolzen und die Synchronisationslenkstange in das entsprechende Loch stecken. 6.2.6 Den Splint wieder einsetzen. 6.2.7 Vorgehensweise 6.2.3 bis 6.2.6 für den schaftseitigen Zylinderbolzen wiederholen. MANUBAL V40 - W500 MANUBAL V500 V400HD - V5000HD - V7000HD Änderungen vorbehalten...
-
Seite 13: Kit Folienballen
Hinweis: Bei der Montage des Kit ist keine Richtung einzuhalten. Es ist für die rechte und linke Seite identisch. Folienballen-Greifmodus sind beiden Arme schwimmend und machen somit das Lagern der Ballen nebeneinander effizienter und sicherer. * Optional bei MANUBAL V40, V60, W500 verfügbar. Änderungen vorbehalten... -
Seite 14: Kit Für Untere Zinken
Hierzu reicht es aus, den MANUBAL anzukippen und den Frontlader anzuheben. Die Zinken werden automatisch eingeklappt. ACHTUNG: Sicherstellen, dass die Gesamthöhe eine sichere Fahrt zulässt. Nicht die Greifzange schließen, wenn der MANUBAL geneigt ist. * Optional bei MANUBAL V40, V500, W500 verfügbar Änderungen vorbehalten... -
Seite 15: Parkposition
Parkposition Wenn das Kit für untere Zinken nicht verwendet wird, können die Zinken im MANUBAL verstaut werden, ohne dadurch den Betrieb des Geräts zu beeinträchtigen. 8.2.1 Den MANUBAL mit geschlossener Greifzange auf den Boden absetzen und den Motor ausschalten. 8.2.2 Den Splint und anschließend den Bolzen der Zinke entfernen. -
Seite 16: Manubal W500: Einstellen Des Sensors Für Den 2. Ballen
9. MANUBAL W500: Einstellung des Sensors für den 2. Ballen Der MANUBAL W500 verfügt über 2 alternierend arbeitende Greifzangen. Dadurch können 2 Ballen auf einmal aufgenommen werden. Funktionsprinzip 9..1 Den ersten Ballen mit der unteren Greifzange aufnehmen 9..2 An den zweiten Ballen heranfahren. Den Frontlader senken, damit der Taster mit dem Ballen in Kontakt kommt. -
Seite 17: Manubal V400Hd, V5000Hd Und V7000Hd: Verwenden Der Unteren Zinken
10. MANUBAL V400HD, V5000HD und V7000HD: Verwendung der unteren Zinken Die Modelle MANUBAL V400HD, V5000HD und V700HD sind mit unteren Zinken ausgestattet, die sich besonders für die Handhabung von Quaderballen eignen. Die Zinken können feststehend, beweglich oder einklappbar sein. 10.1 Die 3 Konfigurationen 10..1 Konfiguration 1: Feststehende Zinken. -
Seite 18: Optionen Für V400Hd/V5000Hd
ACHTUNG: Nicht an die Spitzen der Zinken der Greifzange stoßen, es besteht Verletzungsgefahr. Für mehr Sicherheit muss dieser Schritt mit geschlossener Greifzange ausgeführt werden. Zusätzliche Zinken Am MANUBAL V400HD/V5000H /V7000HD sind optional eine 4. und 5. Zinke verfügbar (beim Kit für untere Zinken, Achsabstand 1700 mm). 11. -
Seite 19: Wartung/Überwintern
12. WARTUNG/ÜBERWINTERN 12.1 Wartung — Gelenke regelmäßig schmieren. Schmierstellen siehe Skizze unten. — Beim Anschließen stets auf saubere Hydraulikanschlüsse achten. — Darauf achten, dass in den Gelenken keine Heu- oder Strohreste stecken. — Vor jedem Einsatz prüfen, ob der MANUBAL allgemein in gutem Zustand ist und ob alle Schrauben, Splinte und Bolzen vorhanden sind. -
Seite 20: Mx-Recycling
— Die in den MX-Produkten enthaltenen Elektro- und Elektronik-Bauteile (WEEE) werden demontiert und zur Verwertung in zugelassene Wertstoffhöfe transportiert. Recycling dekontaminierter MX-Produkte — Die dekontaminierten MX-Produkte werden in die für das Recycling von Eisen und Metall zugelassenen Anlagen transportiert. Änderungen vorbehalten... -
Seite 21: Technische Daten
Modell ab Modell ab Modell Frontladermodell MX T406 MX T410 MX T410 MX T410 MX T417 * Optional bei MANUBAL V40, W500 ** Optional bei MANUBAL V40, V500, W500 *** Optional bei MANUBAL V500, V400HD, V5000HD, V7000HD Änderungen vorbehalten... -
Seite 22: Konformitätserklärung
KONFORMITÄTSERKLÄRUNG Der Hersteller: M-extend France SAS Geschäftssitz: 19, Rue de Rennes, 35690 Acigné (Frankreich). Eingetragen beim Handelsregister (RCS) Rennes unter der Nummer 639 200 260. erklärt hiermit, dass das Gerät: Frontlader T408evo oder T408+evo oder T410evo oder T410+evo oder T412evo oder T412+evo oder T414evo oder T417evo oder T418evo oder TX420evo oder TX425evo oder TX430evo oder Frontlader U503 oder U504 oder U505 oder U506 oder U506+ oder U507 oder U508 oder U508+ oder U509 oder... - Seite 24 M-extend France SAS 19, rue de Rennes B.P. 83221 FR-35690 ACIGNÉ Email : contact@m-x.eu Web : www.m-x.eu...
