8 - PILOTAGE

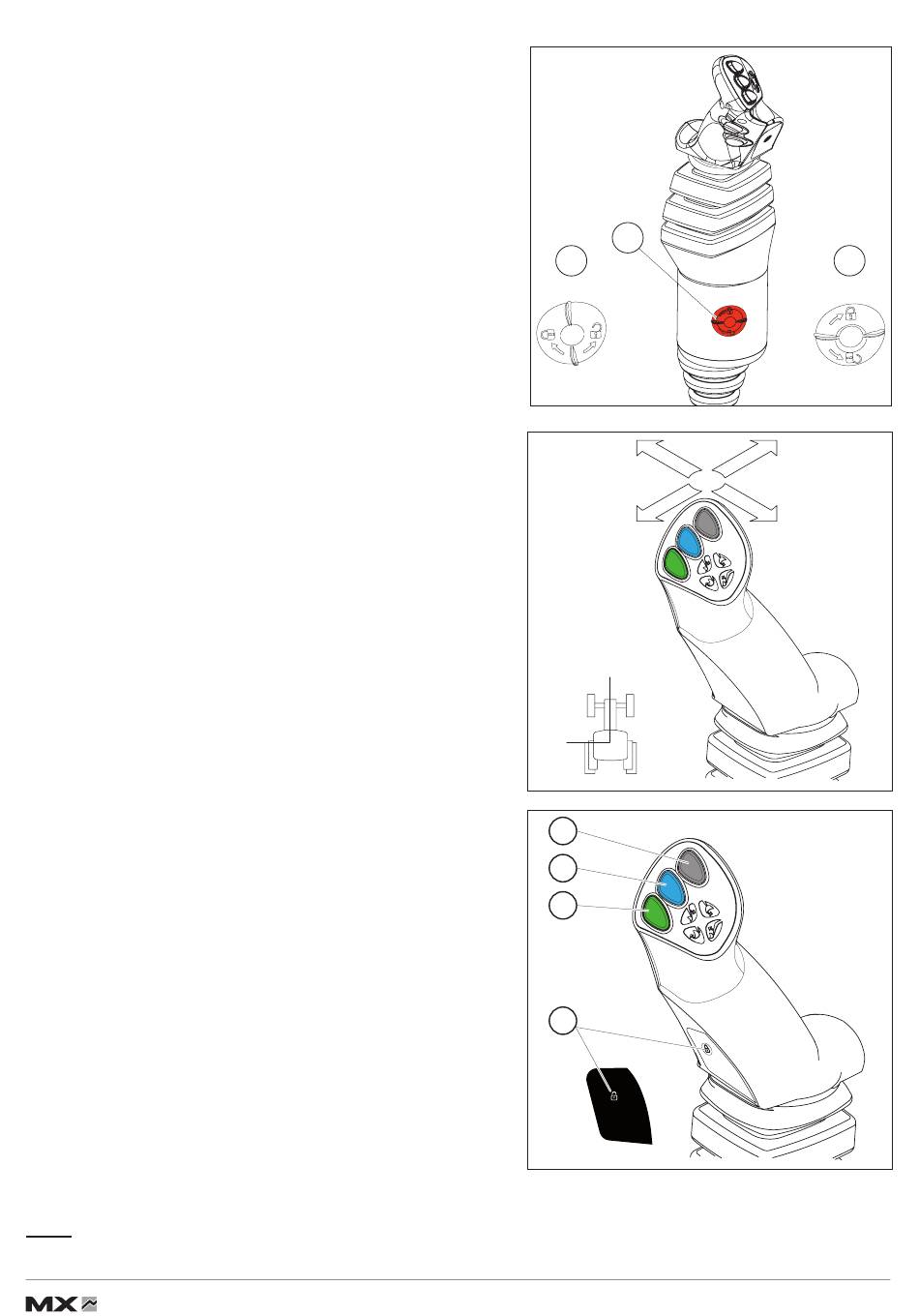

Sécurité
Afin d'éviter une commande involontaire du chargeur, il est possible
de verrouiller le monolevier FLEXPILOT.
Tourner la molette d'isolement (1) :
— (A) : position déverrouillée.
— (B) : position verrouillée.
Mouvements
1ère fonction : suivant l'axe « Y »
— Vers l'avant = descente du chargeur
(Fonctionnement du vérin hydraulique en double effet).
— Vers l'avant après le crantage = position flottante
(Fonctionnement du vérin hydraulique en simple effet).
— Vers l'arrière = montée du chargeur.
2ème fonction : suivant l'axe « X »
— Vers la gauche = cavage de l'outil.
— Vers la droite = déversement de l'outil.
3ème fonction : suivant l'axe « X »
— Bouton (1) + mouvement de cavage ou déversement.
4ème fonction : suivant l'axe « X »
— Bouton (2) + mouvement de cavage ou déversement.
FAST-LOCK
Attelage / dételage automatique de l'outil.
— Bouton (1) + (4) + mouvement de cavage ou déversement.
SPEED-LINK 2
Attelage / dételage automatique de l'outil avec fonctions
hydrauliques et électriques.
— Bouton (1) + (4) + mouvement de cavage ou déversement.
ACS
Remise à niveau de l'outil.
— Bouton (3).
Nota :
Bouton (4) fonctionnel uniquement dans le cas de l'option FAST-LOCK ou SPEED-LINK 2.
19, rue de Rennes
•
BP 83221 • F - 35690 ACIGNÉ
•
1
A
Y
Y
X
3
2
1
4
16
Sous réserve de modifications - Modification reserved - Änderungen vorbehalten
