MX FLEXPILOT System Montageanleitung Und Bedienungsanleitung Seite 12

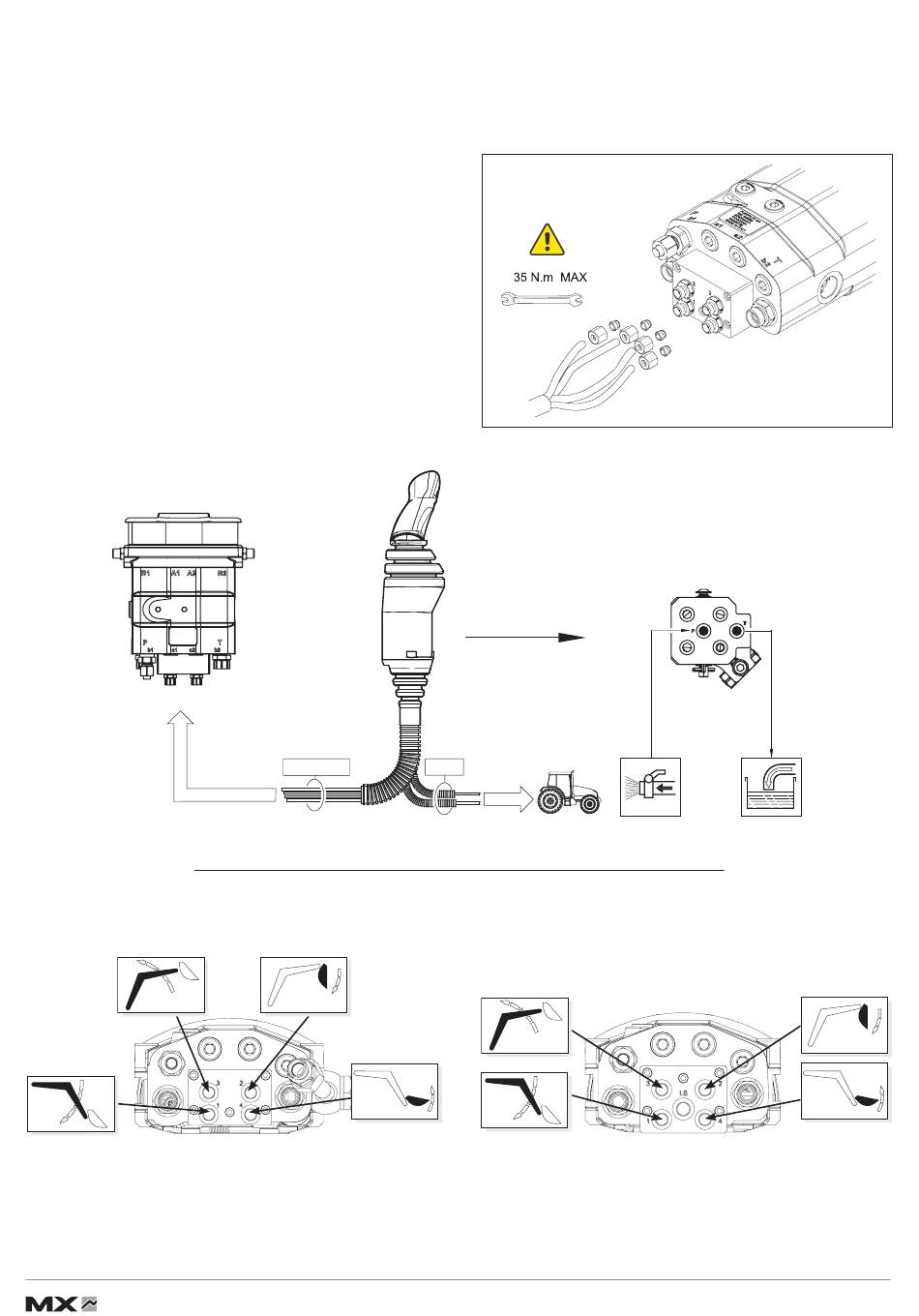

4.1 - Raccordement sur distributeur Flexpilot SGBP
Connection to the flexpilot SgBP control valve
Anschluss am Steuergerät Flexpilot SGBP
Raccorder les flexibles Ø 8 mm repérés [1, 2, 3, 4]
sur le distributeur et [P, T] sur le tracteur (voir notice
de montage hydraulilque).
Connect the Ø 8 mm hoses in locations [1, 2, 3, 4] on
the control valve and [P, T] on the tractor (see hydraulic
assembly instructions).
Die markierten Hydraulikschläuche Ø 8 mm [1, 2, 3, 4]
am Steuergerät und [P, T] am Schlepper anschließen
(siehe montageanleitung Hydraulik).
2
3
1 4
1
19, rue de Rennes
•
1, 2, 3, 4
3 2
CO
BP 83221 • F - 35690 ACIGNÉ
•
P, T
4
1
10
17 mm
3
4
P
3
LS
Sous réserve de modifications - Modification reserved - Änderungen vorbehalten
2
1
T
2
4
