15.4 TP SPARE WHEEL (TP TURNTABLE)
TP SPARE WHEEL besteht aus dem Ersatzrad sowie der dazugehörigen Halterung.

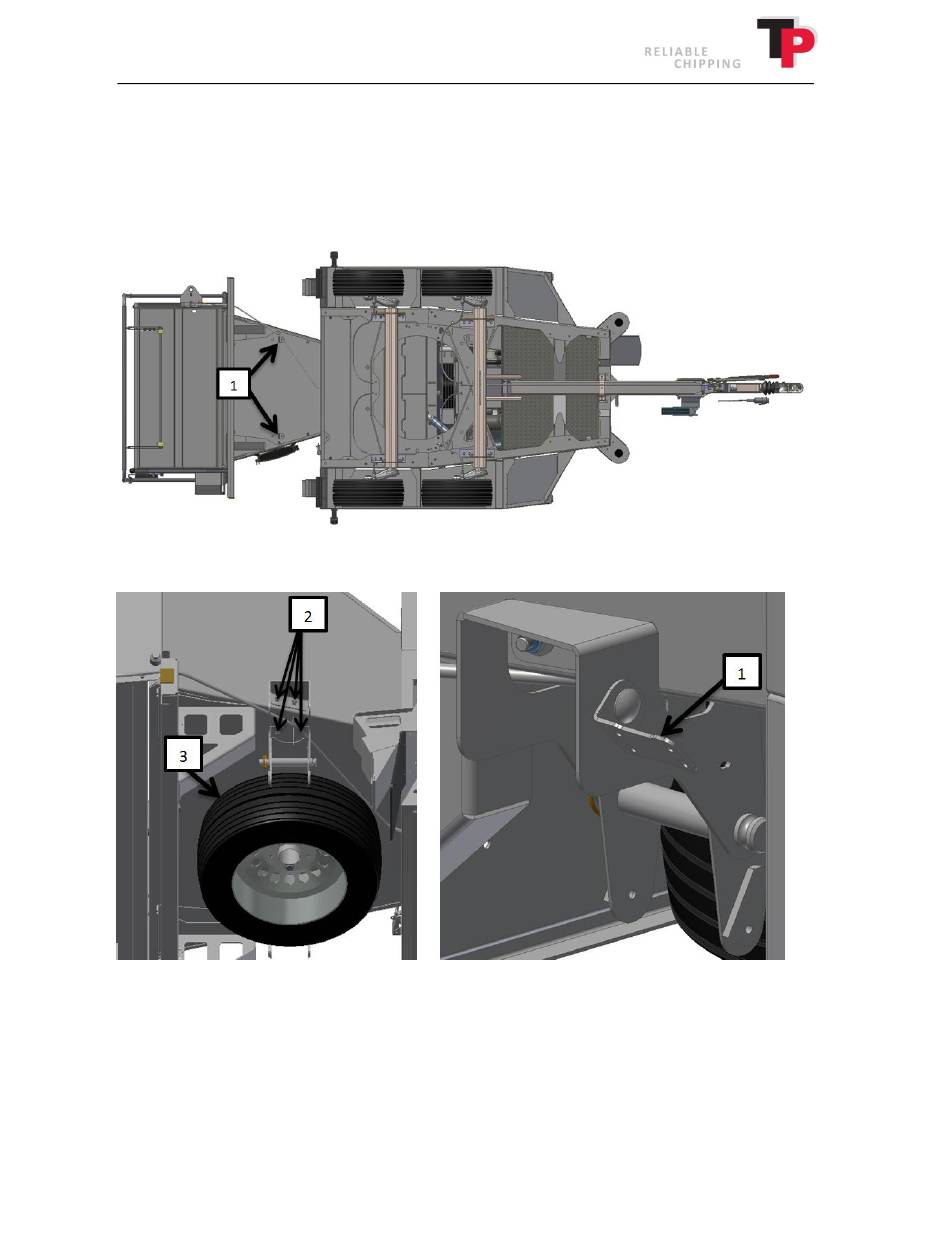

Montieren von TP SPARE WHEEL
1. Entfernen Sie die beiden Hydraulikschlauchhalter (1) unter dem Trichter.
2. Montieren Sie TP SPARE WHEEL (3) mit vier Bolzen (2) je Seite unten am Holzhacker.
3. Bringen Sie die beiden Hydraulikschlauchhalter (1) wie abgebildet wieder an. Auf jeder
Seite des TP SPARE WHEEL (3) muss je ein Halter vorhanden sein.
Betriebsanleitung: TP 235 MOBILE / TP 275 MOBILE, Stand: 15.02.2017
77
