10.7 Gegenschneide

Das Messer bewegt sich im Holzhacker entlang der Gegenschneide und schneidet so das Holz.
Die Gegenschneide muss scharfkantig sein, da das Holz sonst umgebogen wird und zerfasert.
Der Holzhacker ist auf jeder Einzugsseite mit einer vertikalen Gegenschneide sowie einer
horizontalen Gegenschneide in der Basis ausgestattet. Die horizontale Gegenschneide verfügt
über zwei Schneidkanten und kann daher gewendet werden.
Wechseln der Gegenschneide
1. Öffnen Sie TP EASY SERVICE wie unter Kapitel 7 beschrieben.

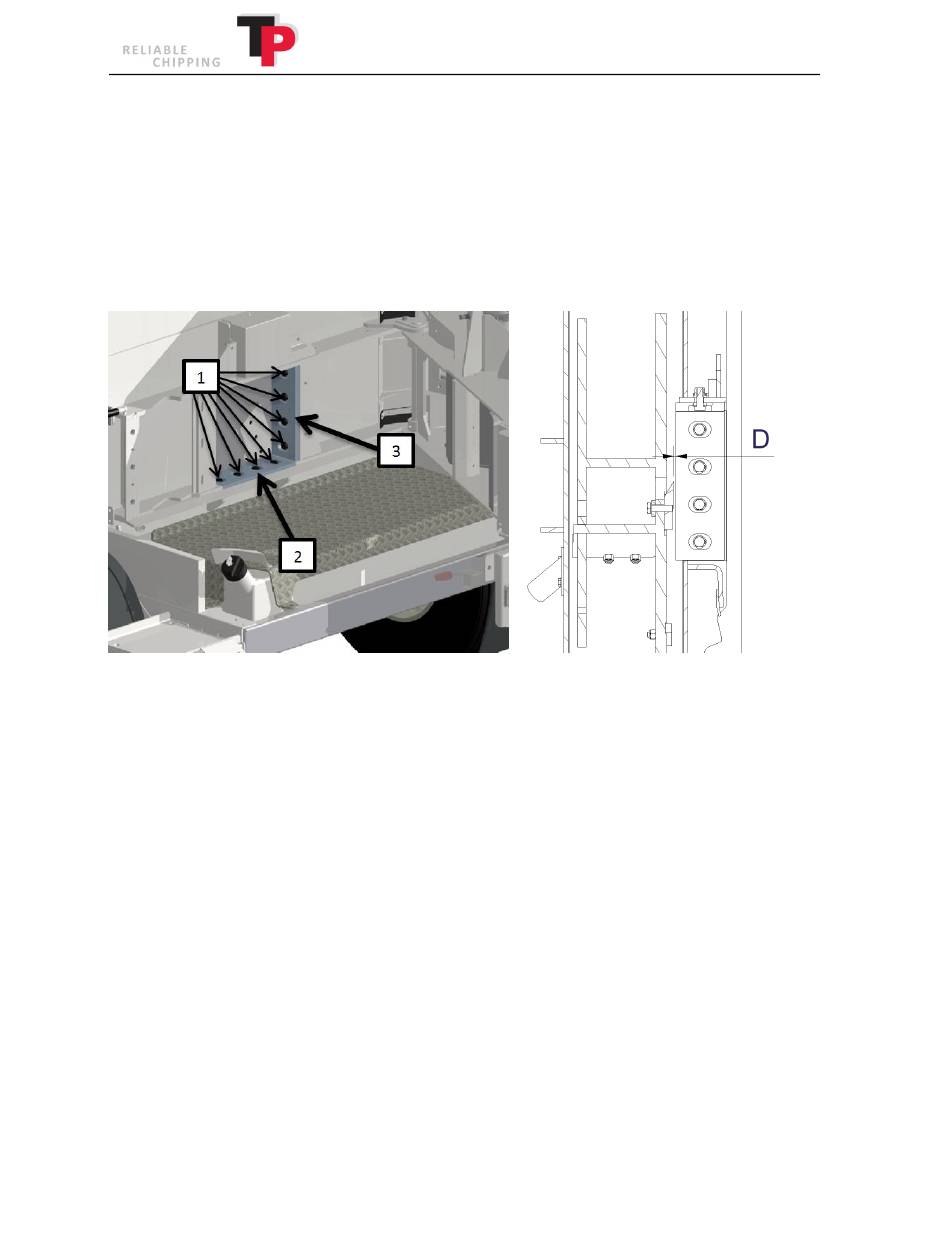

2. Entfernen Sie die Bolzen (1), mit denen die jeweilige Gegenschneide (2, 3) befestigt ist.
3. Nehmen Sie die Gegenschneide (2, 3) heraus und wenden Sie diese bzw. tauschen Sie
sie aus.
4. Reinigen Sie vorsichtig die Gegenschneide (2, 3) und die Kontaktfläche.
5. Setzen Sie die Gegenschneide (2, 3) wieder ein und justieren Sie den Abstand zwischen
Messerkante und der Gegenschneide auf Abstand D. Verwenden Sie hierzu eine
Fühlerblattlehre (siehe Abbildung oben).
6. Ziehen Sie die Bolzen an der horizontalen (2) und vertikalen (3) Gegenschneide
auf 110 Nm/11 KPm an. Verwenden Sie hierzu einen Drehmomentschlüssel
(als Zubehör erhältlich).
7. Sobald Sie die Gegenschneiden (2, 3) gewendet oder ausgetauscht haben und alle
Bolzen (1) wieder angezogen wurden, schließen Sie TP EASY SERVICE wie unter 7
beschrieben.
8. Schließen Sie abschließend das Rotorgehäuse wie unter Kapitel 7 beschrieben.
50
Betriebsanleitung: TP 235 MOBILE / TP 275 MOBILE, Stand: 15.02.2017
Ó Copyright 2015
D = 1,5 mm
