8.6 Klappbarer Trichter

Der Trichter ist klappbar, um die Gesamtlänge des mobilen Holzhackers während des Transports
und der Lagerung so gering wie möglich zu halten.
Der klappbare Trichter muss sich während des Transports auf öffentlichen Straßen stets in der
Transportstellung befinden.

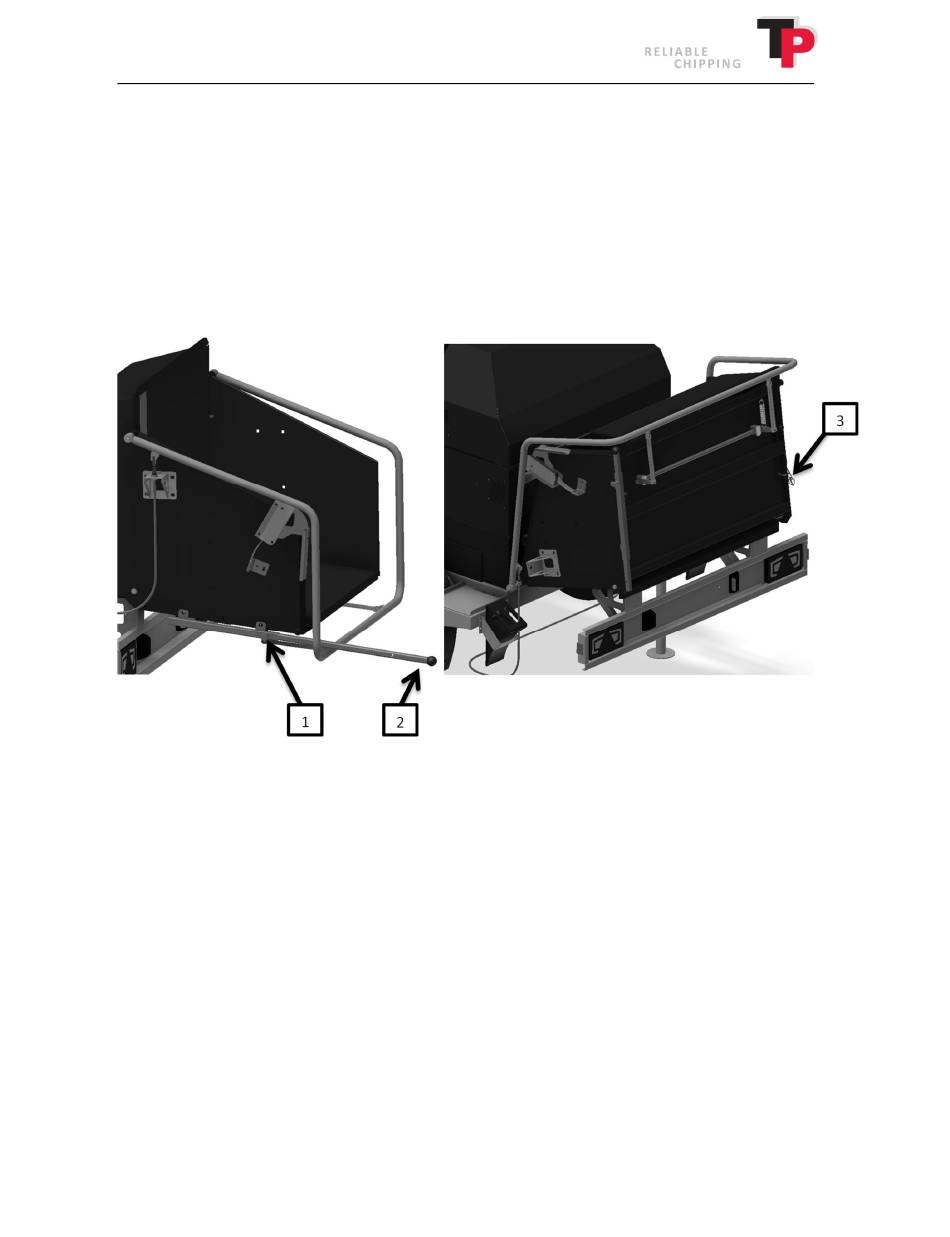

Transportstellung
1. Ziehen Sie den Gleitbolzen (1) und den Hebel (2) gleichzeitig heraus.
2. Klappen Sie den Trichter nun hoch, indem Sie den Hebel (2) (mit beiden Händen) anheben.
3. Sobald der Trichter hochgeklappt ist, sichern Sie ihn mit dem Klappsplint (3) auf der
rechten Seite.
4. Ziehen Sie den Gleitbolzen (1) heraus und drücken Sie den Hebel (2) zurück in die
Ausgangsstellung. Der Trichter befindet sich nun in der Transportstellung.
Betriebsstellung
Wenn der klappbare Trichter wieder in die Betriebsstellung gebracht werden soll, führen Sie die
Schritte zum Bringen des Trichters in die Transportstellung in umgekehrter Reihenfolge aus.
