7.4 Öffnen und Schließen der Walzenkonsole
Öffnen der Walzenkonsole
Die Walzenkonsole wird über Federkraft gehalten. Wenn die Walzenkonsole geöffnet werden
muss, um Fremdkörper aus dem Einzug zu entfernen, müssen die Federn herausgenommen

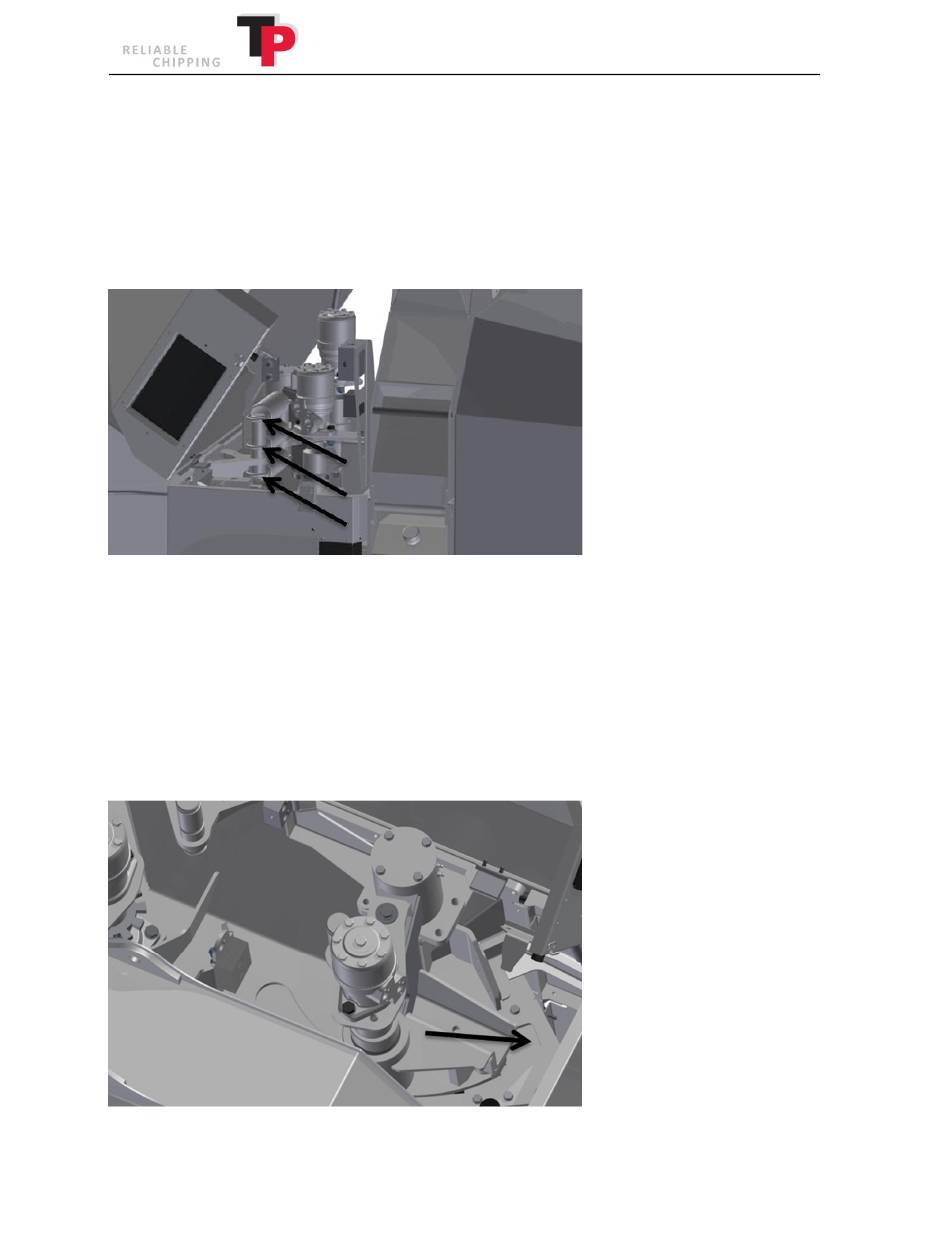

werden (siehe Abbildung unten).
1. Öffnen Sie die Abdeckung über dem Einzug. Die Abdeckung ist mit je einem Haken
außen an den beiden Seiten gesichert.
2. Heben Sie die Federn mit einer Rohrzange oder einem ähnlichen Werkzeug vom
Federhalter ab (achten Sie darauf, die Finger von den Federn fernzuhalten, wenn
sie vom Federhalter angehoben werden).
3. Die Walzenkonsole kann nun frei in Richtung Öffnungsanschlag geöffnet werden
(siehe Abbildung unten).
