4.2 Temperatur

Bitte beachten! Bei großen Veränderungen der Temperatur-
einstellungen empfi ehlt es sich, das Gerät vor Durchführung der
Änderung zu stoppen.
Spezifi sche Temperaturen, z. B. Sollwerte werden in °C oder
F angegeben, während Verschiebungen, Abweichungen und
Differenzen in K (Kelvin) angeben werden.
Nur beim Zuluftgerät GOLD SD ist ein externer Raumfühler bei
ABZU-, URF- und Abluftregelung erforderlich.

4.2.1 Status

Hier können aktuelle Werte abgelesen werden. Wird für die
Funktionskontrolle verwendet.

4.2.2 Einstellungen

ABZU-Regelung 1
ABZU-Regelung bedeutet eine ablufttemperaturbezogene
Zulufttemperatur-Regelung. Das heißt, dass die Temperatur der
Zuluft im Verhältnis zur Temperatur der Abluft geregelt wird.
Die Zulufttemperatur wird im Normalfall einige Grad niedriger
als die Ablufttemperatur geregelt. Dadurch wird der Wärmerück-
gewinner optimal genutzt, was einem äußerst wirtschaftlichen
Betrieb entspricht. Die ABZU-Regelung ist dann sinnvoll, wenn
im Raum ein Wärmeüberschuss vorhanden ist, beispielsweise
durch Maschinen, Beleuchtung oder Menschen und für unter-
temperierte Luft geeignete Auslässe vorhanden sind.
ABZU-Regelung 1
Eine werkseitig eingestellte Kurve reguliert das Verhältnis zwi-
schen Zuluft- und Ablufttemperatur.

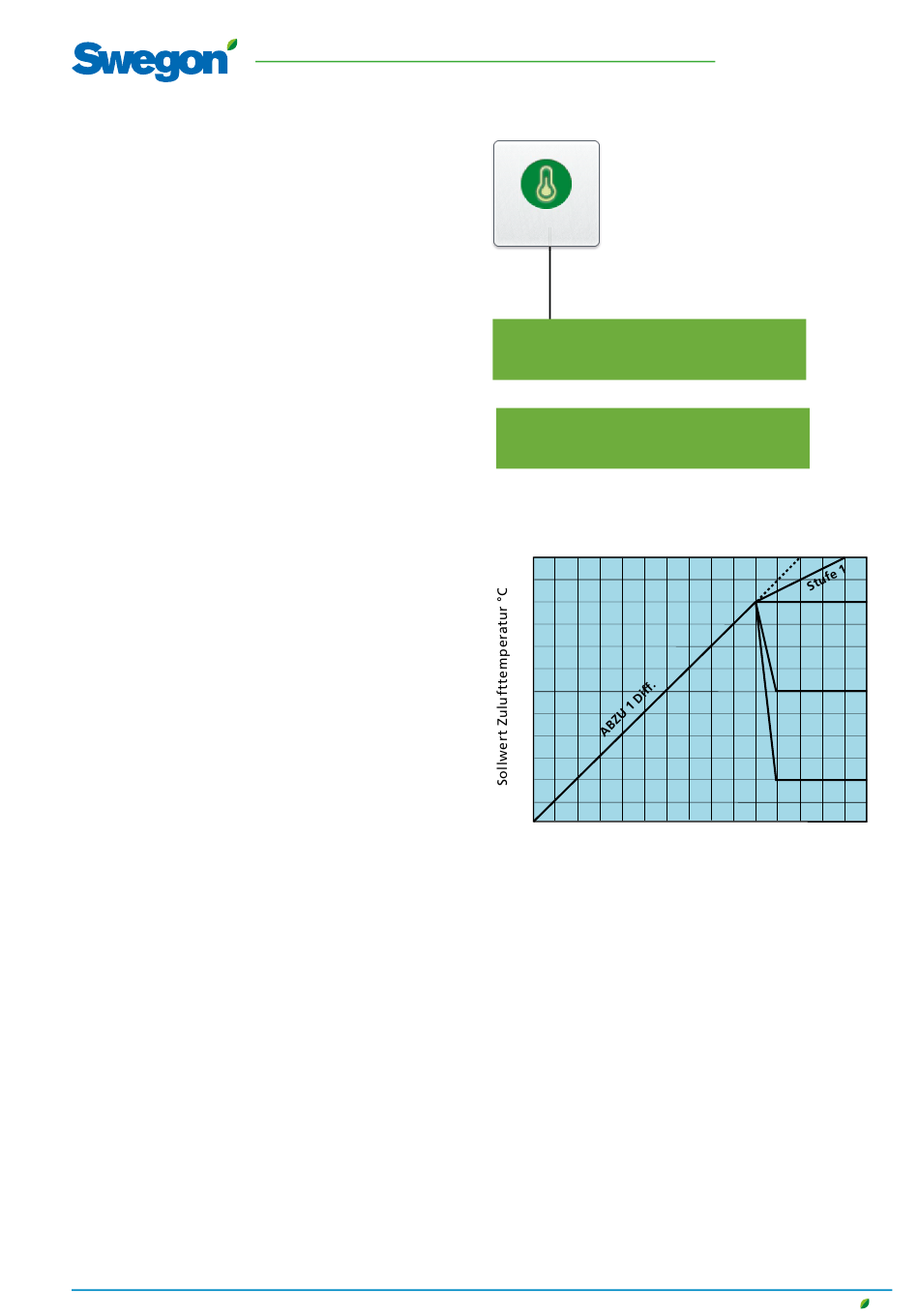

Siehe Diagramm rechts.
Die Stufen der Kurve, der Schaltpungt und die Differenzen
können geändert werden.
Einstellungen:
Wert
Abluftbezogene Zuluft-1 Stufe
Abluftbezogene Zuluft-1
Abweichung
Abluftbezogene Zuluft-1
Schaltpunkt
(gilt für die Ablufttemperatur)
Die Einstellbereiche für Schaltpunkt und Abweichung werden
werden durch die Min.- und Max.-Einstellungen begrenzt.
Änderungen vorbehalten.
Einstell- Werkse-
bereich instellung
1 - 4 2
1-7 K 3 K
12-26 °C 22 °C
Temperatur
Status
Einstellungen
ABZU-Regelung 1
20
15
10
12 15
Ablufttemperatur °C
Werkseitige Einstellung bedeutet:
Bei einer Ablufttemperatur unter 22 °C (Schaltpunkt) wird der
Sollwert für die Zulufttemperatur automatisch um 3 K (Abwei-
chung) herunter geregelt.
Bei einer Ablufttemperatur über 22 °C liegt der Sollwert für die
Zulufttemperatur konstant bei 19 °C (Stufe 2).
DE.GOLDSKFFI.251010
Schaltpunkt
Stufe 2
Stufe 3
Stufe 4
20 25
