Saisongesteuerte Temperaturregelung
Mit der saisongesteuerten Temperaturregelung können zwei
Temperaturregelungen verwendet werden, zwischen denen bei
den eingestellten Außentemperaturen umgeschaltet wird.
Die saisongesteuerte Temperaturregelung arbeitet mit dem inter-
nen Temperaturfühler des Geräts. Um jedoch die bestmögliche
Funktion zu erzielen, wird ein externer Außentemperaturfühler
TBLZ-1-24-3 empfohlen, siehe gesonderte Installationsanwei-
sung.
Wenn die gewöhnliche Temperaturregelung und die saison-
gesteuerte Temperaturregelung von unterschiedlicher Art sein
sollen, können sie beliebig kombiniert werden, z. B. gewöhnliche
Temperaturregelung = FRT 1 und saisongesteuerte Temperaturre-
gelung = Zuluft.
In den Fällen, in denen die gewöhnliche Temperaturregelung und
die saisongesteuerte Temperaturregelung von der selben Art sein
sollen, kann dies für die Zuluftregelung und die Abluftregelung
ausgewählt werden. Die Werte für die saisongesteuerte Tempe-
raturregelung können dann unabhängig von den Werten für die
gewöhnliche Temperaturregelung eingestellt werden.
Einstellungen:
Wert
Saisongesteuerte Zuluft
Saisongesteuerte Abluft
Saisongesteuerte Zuluft min.
Saisongesteuerte Zuluft max.
URT-Regelung
URT-Regelung bedeutet eine außenlufttemperaturbezogene
Zulufttemperatur-Regelung. Das heißt, dass die Temperatur der
Zuluft im Verhältnis zur Temperatur der Außenluft geregelt wird.
Eine individuell angepasste Kurve reguliert das Verhältnis zwi-
schen Zuluft- und Außenlufttemperatur. Die Kurve hat vier
einstellbare Schaltpunkte.
Einstellungen (siehe auch das Diagramm rechts):
Wert
Außenlufttemperatur
Außenluftbezogene Zuluft X1
Außenluftbezogene Zuluft X2
Außenluftbezogene Zuluft X3
Außenluftbezogene Zuluft X4
Sollwert Zulufttemperatur
Außenluftbezogene Zuluft Y1
Außenluftbezogene Zuluft Y2
Außenluftbezogene Zuluft Y3
Außenluftbezogene Zuluft Y4
Änderungen vorbehalten.
Einstellbereich Werkseiti-
ge Einstel-
lung
0–40 °C 21 °C
0–40 °C 21 °C
0–30 °C 16 °C
8–50 °C 28 °C
Einstell- Werks-
bereich einstellung
-50 – +50 °C -20 °C
-50 – +50 °C -10 °C
-50 – +50 °C 10 °C
-50 – +50 °C 20 °C
10–40 °C 21,5 °C
10–40 °C 21,5 °C
10–40 °C 21,5 °C
10–40 °C 21,5 °C

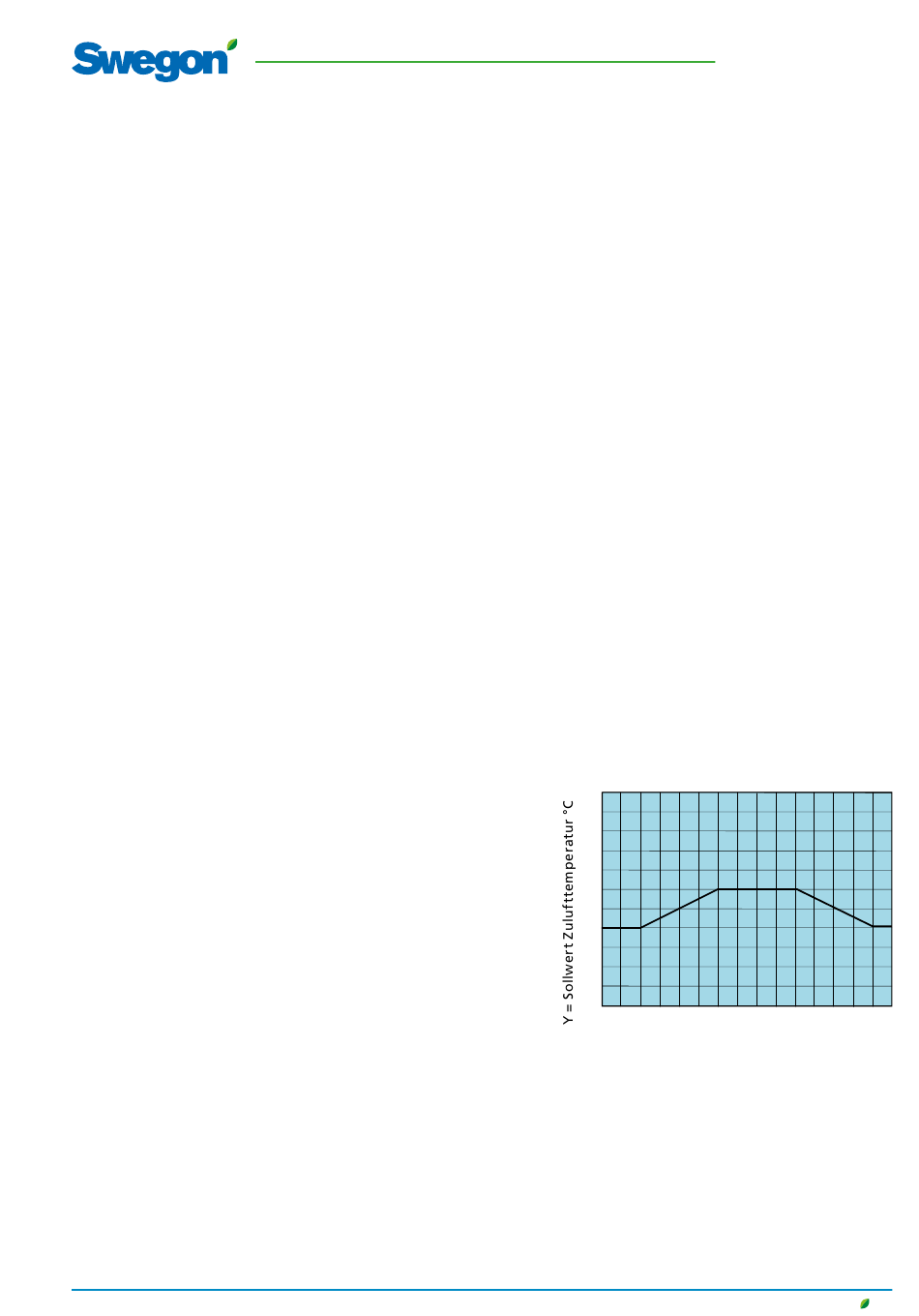

URT-Regelung
25
20
1
15
-30
X = Außenlufttemperatur °C
Beispiel:
Bei einer Außenlufttemperatur von unter -30 °C (X1) liegt der Sollwert
für die Zulufttemperatur konstant bei 18 °C (Y1).
Bei einer Außenlufttemperatur zwischen -30 °C (X1) und -10 °C (X2)
wird der Sollwert für die Zulufttemperatur entsprechend der Kurve von
18 °C (Y1) auf 20 °C (Y2) heraufgeregelt.
Bei einer Außenlufttemperatur zwischen -10 °C (X2) und +10 °C (X3)
liegt der Sollwert für die Zulufttemperatur konstant bei 20 °C (Y3).
Bei einer Außenlufttemperatur zwischen +10 °C (X3) und +30 °C (X4)
wird der Sollwert für die Zulufttemperatur entsprechend der Kurve von
20 °C (Y3) auf 18 °C (Y4) heruntergeregelt.
Bei einer Außenlufttemperatur von über 30 °C (X4) liegt der Sollwert für
die Zulufttemperatur konstant bei 18 °C (Y4).
