Regelungsart - Swegon Gold Rx Generation F Funktionshandbuch

URF-Regelung
URF-Regelung bedeutet eine außenlufttemperaturbezogene
Ablufttemperatur-Regelung. Das heißt, dass die Temperatur der
Abluft im Verhältnis zur Außenlufttemperatur geregelt wird.
Eine individuell angepasste Kurve reguliert das Verhältnis zwi-
schen Abluft- und Außenlufttemperatur. Die Kurve hat vier
einstellbare Schaltpunkte.
Einstellungen (siehe auch Diagramm rechts)
Wert
Zuluft, min.
Zuluft, max.
Außenlufttemperatur
Außenluftbezogene Abluft X1
Außenluftbezogene Abluft X2
Außenluftbezogene Abluft X3
Außenluftbezogene Abluft X4
Sollwert Ablufttemperatur
Außenluftbezogene Abluft Y1
Außenluftbezogene Abluft Y2
Außenluftbezogene Abluft Y3
Außenluftbezogene Abluft Y4

4.2.3 Regelungsart

Wählen Sie eine gewöhnliche Temperaturregelung FRT 1, FRT 2,
Zuluft, Abluft, URT oder URF.
Wenn es wünschenswert ist, wird die saisongesteuerte Tempe-
raturregelung aktiviert und die gewünschte Temperaturregelung
(FRT 1, FRT 2, Zuluft, Abluft, URT oder URF) ausgewählt.
Die Temperatur, bei der die saisongesteuerte Temperaturregelung
aktiv bzw. nicht aktiv sein soll, wird eingestellt. Durch Einstellen
eines größeren Abstands zwischen den verschiedenen Tempera-
turen kann unerwünschtes Umschalten zwischen der gewöhnli-
chen und der saisongesteuerten Temperaturregelung vermieden
werden.
Beachten Sie, dass die saisongesteuerte Temperaturregelung
bei einer Temperatur unter 0 °C (Werkseinstellung, einstellbar)
aktiviert wird und bei 20 °C (Werkseinstellung, einstellbar) deak-
tiviert wird. Nach dem Deaktivieren der Funktion muss die Tem-
peratur auf unter 0 °C (Werkseinstellung, einstellbar) absinken,
um wieder aktiviert zu werden.
Einstellungen:
Wert
Temperaturregelung
Saisongesteuerte Tempera-
turregelung
Saisongesteuerte Tempera-
turregelung
Saisongesteuerte Tempera-
turregelung aktiv
Saisongesteuerte Tempera-
turregelung nicht aktiv
14 www.swegon.com
Einstell- Werkse-
bereich instellung
0–20 °C 16 °C
16–50 °C 28 °C
-50 – +50 °C -20 °C
-50 – +50 °C -10 °C
-50 – +50 °C 10 °C
-50 – +50 °C 20 °C
10–40 °C 21,5 °C
10–40 °C 21,5 °C
10–40 °C 21,5 °C
10–40 °C 21,5 °C
Einstell- Werksein-
bereich stellung
ABZU 1 / ABZU 2 Zuluft
/ Zuluft / Abluft /
URT / URF
Ein/Aus Aus
ABZU 1 / ABZU 2 Abluft
/ Zuluft / Abluft /
URT / URF
-20 – +40 °C 0 °C
-20 – +40 °C 20 °C

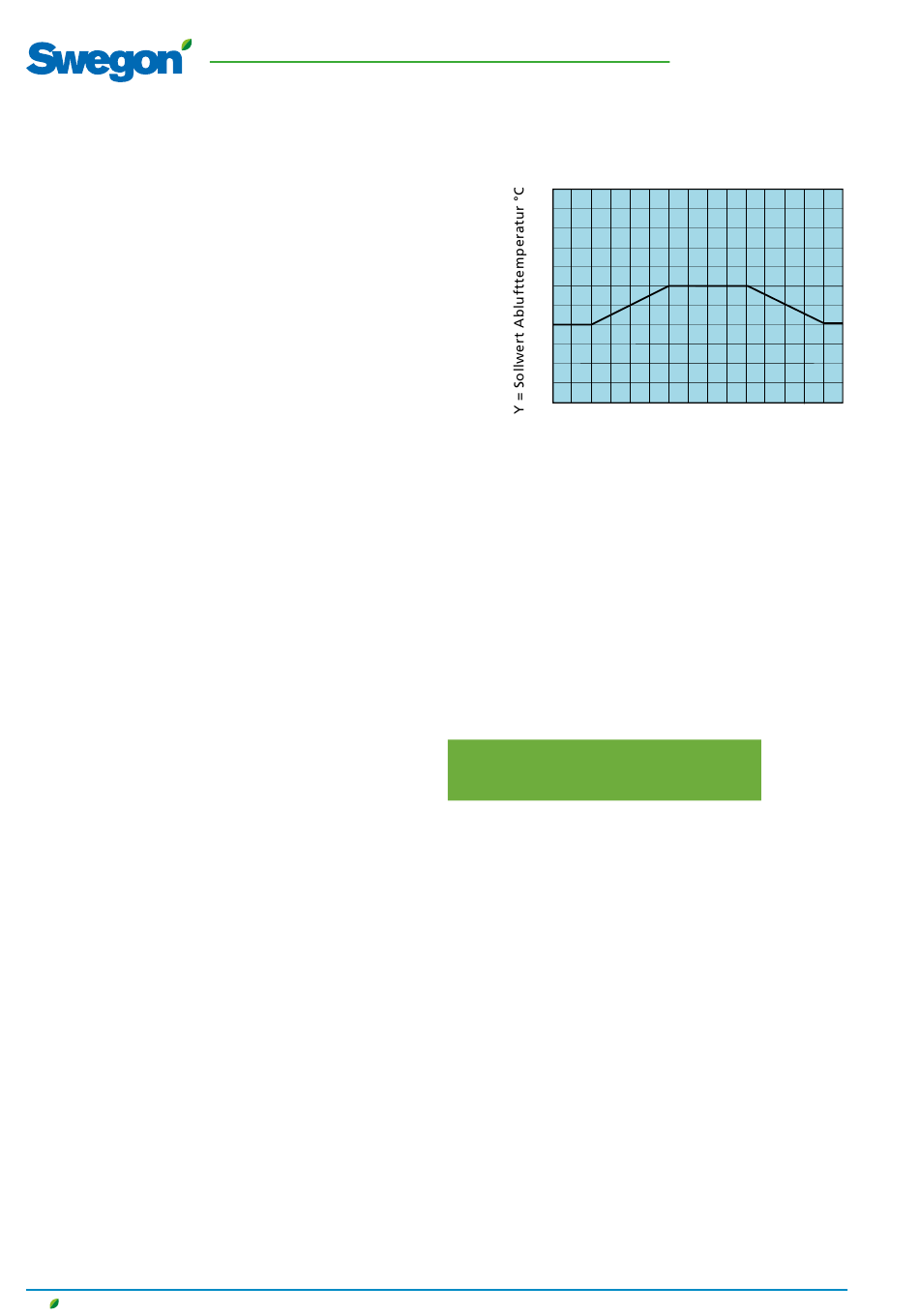

URF-Regelung
25
20
1
15
-30 -20
X = Außenlufttemperatur °C
Beispiel:
Bei einer Außenlufttemperatur von unter -30 °C (X1) liegt der Sollwert
für die Ablufttemperatur konstant bei 18 °C (Y1).
Bei einer Außenlufttemperatur zwischen -30 °C (X1) und -10 °C (X2)
wird der Sollwert für die Ablufttemperatur entsprechend der Kurve von
18 °C (Y1) auf 20 °C (Y2) hochgeregelt.
Bei einer Außenlufttemperatur zwischen -10 °C (X2) und +10 °C (X3)
liegt der Sollwert für die Ablufttemperatur konstant bei 20 °C (Y3).
Bei einer Außenlufttemperatur zwischen +10 °C (X3) und +30 °C (X4)
wird der Sollwert für die Ablufttemperatur entsprechend der Kurve von
20 °C (Y3) auf 18 °C (Y4) heruntergeregelt.
Bei einer Außenlufttemperatur von über 30 °C (X4) liegt der Sollwert für
die Ablufttemperatur konstant bei 18 °C (Y4).
Regelungsart
DE.GOLDSKFFI.251010
2 3
4
-10 0 +10 +20 +30
