4.16.3 Entfeuchtung

Die Funktion dient zum Entfeuchten der Zuluft, um eine Konden-
sation im Zuluftkanal oder in angeschlossenen Klimatisierungs-
produkten zu verhindern.
Die Entfeuchtungsregelung steuert mit Hilfe eines Luftkühlers
und eines Lufterhitzers zum Nachheizen die Luftfeuchtigkeit im
Zuluft- oder Abluftkanal.
Die Funktion setzt voraus, dass der Luftkühler vor dem Lufterhit-
zer in den Zuluftkanal eingebaut wird, siehe Beispiel rechts.
Zur Steuerung der Luftfeuchtigkeit im Zuluftkanal wird Feuchtig-
keitsfühler TBLZ-4-31-1 im Zuluftkanal montiert. Bei Steuerung
der Luftfeuchtigkeit im Abluftkanal wird ein Feuchtigkeitsfühler
TBLZ-4-31-2 im Abluftkanal und ein Feuchtigkeitsfühler TBLZ-
4-31-1 im Zuluftkanal montiert. Der Fühler wird an das Gerät
angeschlossen, siehe gesonderte Installationsanweisung.
Die erzeugte Kälte führt zur Kondensation der Feuchtigkeit
im Zuluftstrom, der daraufhin auf die gewünschte Temperatur
erwärmt wird. Dies bewirkt eine Senkung des Feuchtigkeitsge-
halts in der Zuluft.
Die Kühlanlage muss so bemessen sein, dass die Temperatur der
Zuluft den Taupunkt unterschreitet, da sonst keine Kondensation
und damit keine Entfeuchtung stattfindet.
Einstellungen:
Wert
Entfeuchtung
Zuluft – relative Feuchtigkeit
Abluft – relative Feuchtigkeit

4.16.4 Befeuchter, Alarm

Der Alarmeingang kann als geschlossener Kreis, geöffneter Kreis
oder Schützfunktion gewählt werden.
Einstellungen:
Wert Einstell-
bereich
Alarmeingang Inaktiv / Geschlossener
Kreis / Geöffneter Kreis /
Schützfunktion
Geschlossener Kreis bedeutet, dass der Kreis schließen muss,
1)
damit ein Alarm gegeben wird. Geöffneter Kreis bedeutet, dass
der Kreis öffnen muss, damit ein Alarm gegeben wird. Schütz-
funktion bedeutet, dass ein Hilfskontakt eines Schützes, das den
Befeuchter steuert, an den Alarmeingang angeschlossen ist.
Änderungen vorbehalten.
Einstell- Werks-
bereich einstellung
Nicht aktiv / Nicht aktiv
Zuluft / Abluft
10–90 %RL 50 %RL
10–90 %RL 50 %RL
Werks-
einstellung
Inaktiv
1)
Entfeuchtung

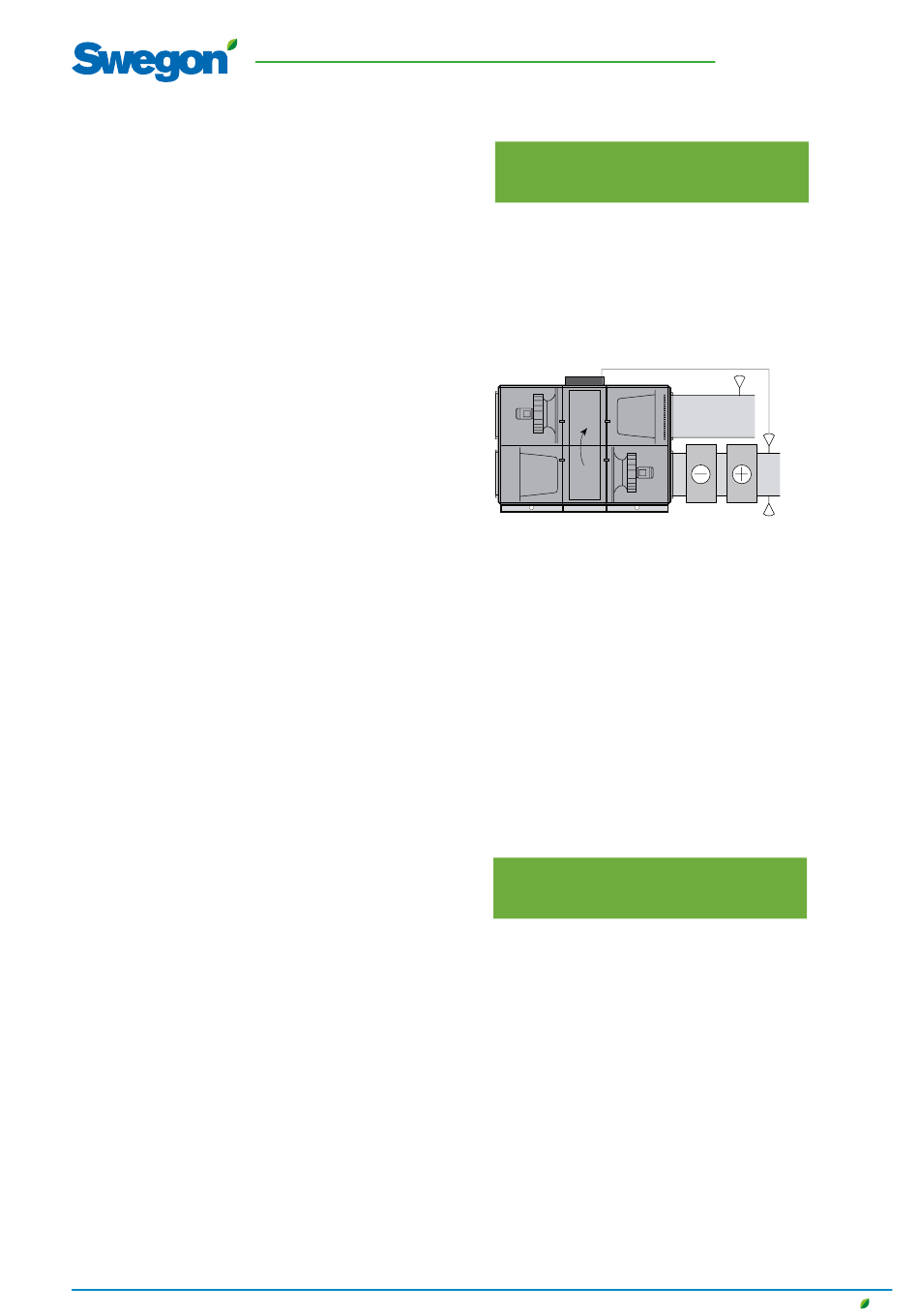

Beispiel Entfeuchtungsregelung
Befeuchter, Alarm
