4.16.2 Befeuchtung

Verdunstende Befeuchtung (On/Off)
Die Funktion eignet sich zusammen mit einem verdunstenden
Befeuchter (nicht von Swegon).
Die Funktion erfordert das Zubehör IQlogic
und 1 x Feuchtigkeitsfühler TBLZ-4-31-2 oder TBLZ-4-31-6, siehe
separate Installationsanweisungen. Der Feuchtigkeitsfühler wird
im Abluftkanal oder im Raum montiert, siehe Skizze.
Die Feuchtigkeit im Abluftkanal/ Raum wird zwischen den ein-
stellbaren Start- und Stoppgrenzen geregelt.
Eine Wochenuhr mit vier Zeitkanälen ermöglicht den Wechsel
zwischen zwei einstellbaren Start- und Stoppgrenzen.
Dampfbefeuchtung (0–10 V)
Die Funktion ist anwendbar zusammen mit einem Dampfbe-
feuchter (nicht von Swegon) und beinhaltet eine stufenlose
Steuerung über ein Steuersignal 0–10 V sowie eine Kontaktfunk-
tion, die den Befeuchter bei ausgeschaltetem Gerät, bei Som-
mernachtkühlung oder, wenn die Feuchtigkeit der Zuluft den
Sollwert um mehr als 10 % übersteigt, blockiert.
Die Funktion erfordert das Zubehör IQlogic Plus-Modul TBIQ-3-
1 und 1 x Feuchtigkeitsfühler TBLZ-4-31-1 (bei Zuluftregelung)
bzw. 2 x Feuchtigkeitsfühler (bei Abluftregelung oder Raumre-
gelung) TBLZ-4-31-1 und TBLZ-4-31-2 oder TBLZ-4-31-1 und
TBLZ-4-31-6, siehe separate Installationsanweisungen. Feuch-
tigkeitsfühler werden im Abluftkanal oder im Raum sowie im
Zuluftkanal montiert, siehe Skizze.
Die Funktion hält die Feuchtigkeit im Abluftkanal oder dem
Raum durch Regelung der Feuchtigkeit in der Zuluft konstant.
Um zu verhindern, dass die Luftfeuchtigkeit der Zuluft zu hoch
wird, gibt es eine Maximalbegrenzung.
Alternativ kann die Luftfeuchtigkeit im Zuluftkanal konstant
gehalten werden, indem für die Zuluft regelnde Feuchtigkeits-
fühler verwendet werden.
Der Sollwert kann nicht höher als der Maximalwert eingestellt
werden. Wenn Entfeuchtung aktiviert ist, kann die Maximal-
grenze nicht höher eingestellt werden als der Sollwert für die
Entfeuchtung.
Eine Wochenuhr mit vier Zeitkanälen ermöglicht den Wechsel
zwischen zwei einstellbaren Start- und Stoppgrenzen.
Einstellungen:
Wert Einstell-
bereich
Befeuchtung Inaktiv/Ein/Aus/Raum
0–10V
Regelungsfühler Zuluft/Abluft
Verdunstend
Start 10–95 %RH
Stopp 10–95 %RH
Zeitkanal Startgrenze 10–95 %RL
Zeitkanal Stoppgrenze 10–95 %RL
Dampf
Sollwert 10–95 %RH
Zeitkanal Sollwert 10–95 %RL
Max. Zuluft 10–95 %RH
Zeitkanal 1–4 Zeitraum Nicht aktiv / Montag
/ Dienstag / Mittwoch
/ Donnerstag / Freitag
/ Samstag / Sonntag /
Mo–Fr / Mo–So / Sa–So
Zeitkanal 1–4 Startzeit 00:00 – 00:00
Zeitkanal 1–4 00:00 – 00:00
Stoppzeit
56 www.swegon.com
Befeuchtung
+ -Modul TBIQ-3-1

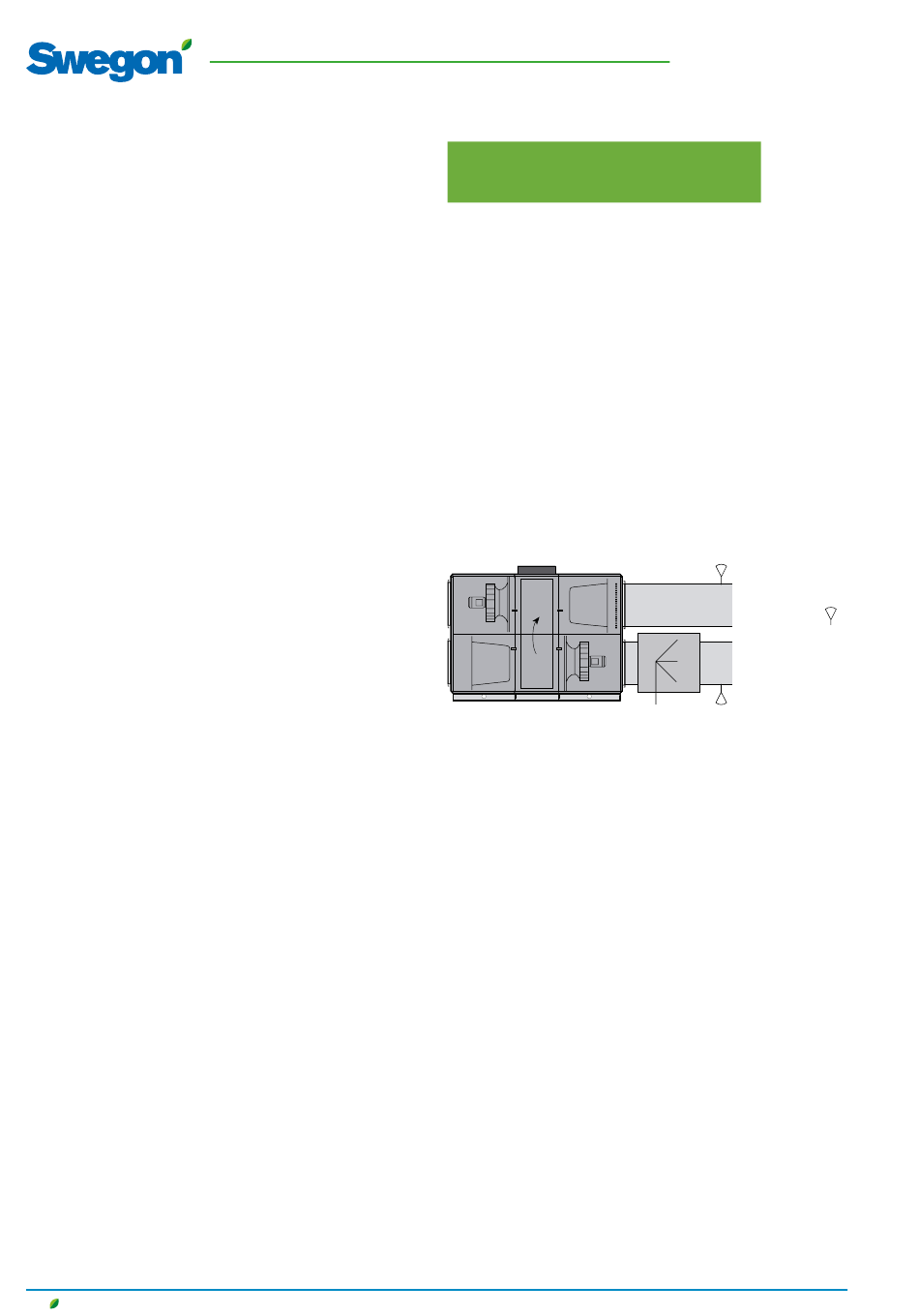

Beispiel Dampfbefeuchtung
Werks-
einstellung
Inaktiv
Zuluft
40 %RH
45 %RH
50 %RH
55 %RH
30 %RH
40 %RH
80 %RH
Nicht aktiv
00:00
00:00
DE.GOLDSKFFI.251010
Feuchtigkeitsfühler
Abluft, TBLZ-4-31-2
Feuchtigkeits-
fühler Raum,
TBLZ-4-31-6
Feuchtigkeitsfühler
Zuluft, TBLZ-4-31-1
