4.13.3 Wirkungsgradmessung

Hier wird die Wirkungsgradmessung für den Wärmetauscher von
RX/PX/CX aktiviert.
Die Funktion erfordert das Zubehör Wirkungsgradmessung TBLZ-
1-83 (siehe separate Anleitung), das drei Fühler enthält. Zwei der
Fühler messen Feuchtigkeit/Temperatur in der Abluft bzw. der
Fortluft, der dritte misst die Temperatur in der Außenluft.
Die gemessen Werte werden unter der Funktion Luftfeuchtigkeit
angezeigt.
Bei der Komfortregelung mit COOL DX werden Wirkungsgrad-
messung, Energie und Leistung nicht angegeben.
Einstellungen:
Wert
Wirkungsgradmessung

4.13.5 Enteisung (GOLD RX)

In Bereichen mit erhöhter Luftfeuchtigkeit in der Abluft
ist es empfehlenswert, die Enteisungsfunktion für den
Wärmetauscher zu aktivieren. Diese Funktion überwacht
kontinuierlich, dass sich der Wärmetauscher nicht durch
vereistes Kondenswasser zusetzt.
Die Funktion fordert, dass ein separater auf Enteisung des WT
eingestellter Drucksensor an Eingänge der Steuereinheit für
externe BUS-Kommunikation und an die Druckmessnippel des
Gerätes angeschlossen ist. Siehe gesonderte Installationsanlei-
tung für Drucksensor TBLZ-1-23-aa.
Eine Kalibrierung des Druckabfalls über dem Rotor muss vorge-
nommen werden, um einen Referenzdruckabfall für die Überwa-
chung zu erhalten. Die Kalibrierung erfolgt durch Schalten der
Kalibrierung in Position Ein.
Wenn die Enteisungsfunktion aktiviert ist, wird der Druckab-
fall am Wärmetauscher kontinuierlich gemessen und mit dem
Kalibrierungswert verglichen. Überschreitet der Druckabfall den
eingestellten Grenzwert, wird eine Enteisungssequenz durchge-
führt, wobei sich die Rotordrehzahl allmählich verringert (max.
Rampenzeit: 4 min). Die minimale Drehzahl des Rotors beträgt
0,5 U/min. Während des Enteisens taut die warme Abluft einen
eventuellen Eisbelag auf.
Wird bei der Enteisung die Drehzahl länger als 2,5 h auf den
Minimalwert von 0,5 U/min gesenkt, wird ein Alarm ausgelöst.
Es ist zu beachten, dass der Temperaturwirkungsgrad des Wär-
metauschers während der Enteisung abnimmt und damit auch
die Zulufttemperatur im Anschluss an den Wärmetauscher
absinkt.
Einstellungen:
Wert
Enteisung
Enteisung, Grenze
Kalibrierung
Änderungen vorbehalten.
Einstell- Werksein-
bereich stellung
Ein/Aus Aus
Einstell- Werks-
bereich einstellung
On/Off Off
30 - 100 Pa 50 Pa
On/Off Off
Wirkungsgradmessung
Enteisung

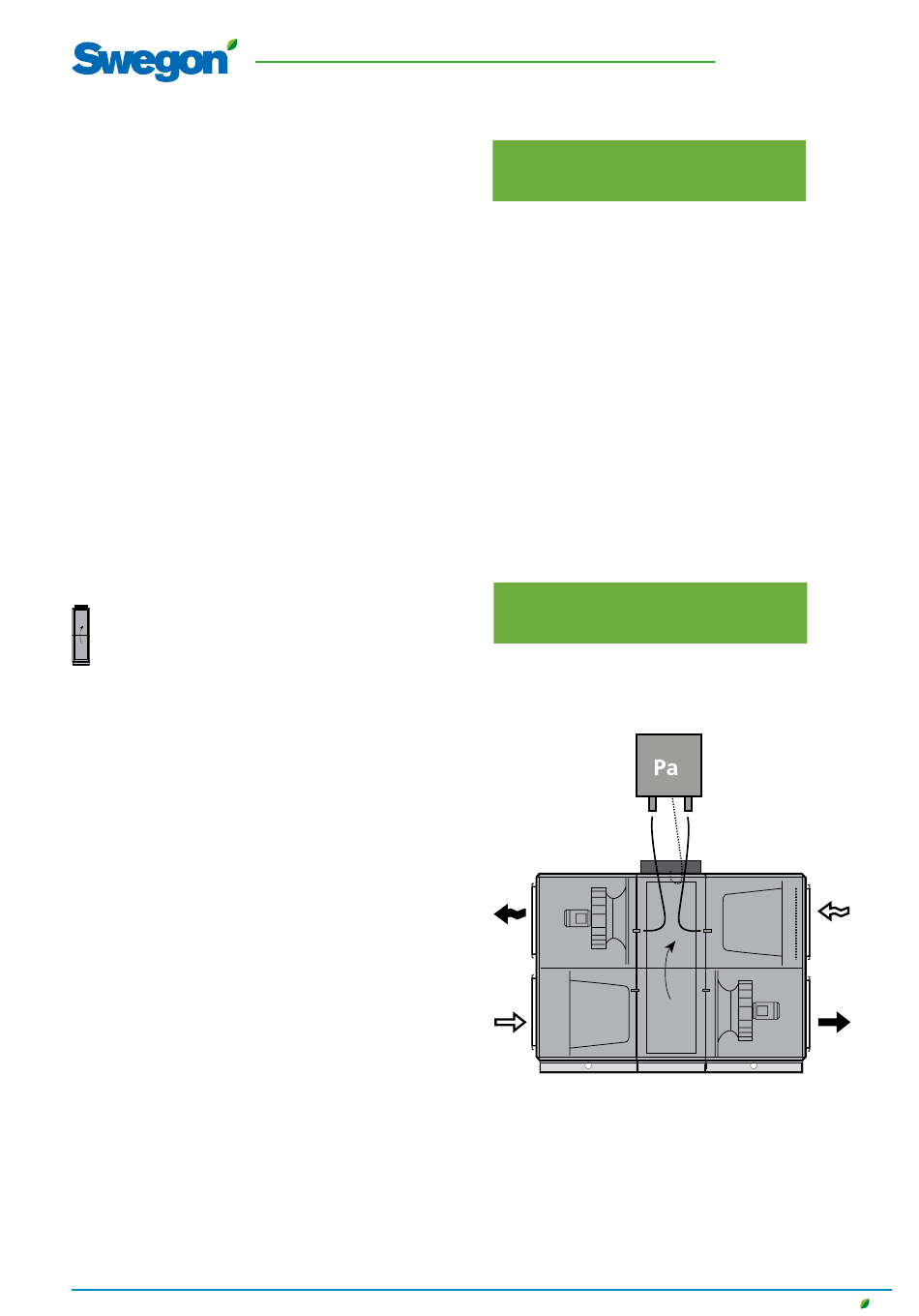

Prinzip der Enteisungsfunktion mit separatem Drucksen-
sor.
DE.GOLDSKFFI.251010
Abluft
