4.12.3 Zusätzliche Regelsequenz 1
und 2, Kombiregister
Die Funktion wird zur Kombiregisterregelung (Heizung und
Kühlung) verwendet, siehe separater Funktionsleitfaden für
Kombiregister.
Einstellungen:
Wert
Kombiregister, Funktion
Temperaturschutz, Funk-
tion
Temperaturschutz, Alarm-
verzögerung
Externes Signal, Funktion
Externes Signal, Anzeige
Digitaler Ausgang, Funk-
tion
Digitaler Ausgang, Anzeige Heizung/Kühlung
4.12.4 Zusatzregelungsablauf 1 und 2,
Stufenfunktion (DX-Wärmepumpe)
Die Funktion dient zur Regelung von Kühlung/Heizung oder
reversiblen DX-Kühl-/Wärmepumpen.
Sie können beispielsweise erst die Eingabe mit Verzögerung und
dann die lineare Regelung verwenden.
Mit einer intelligenten Wärmepumpenregelungsfunktion kann
das 0-10-V-Signal schrittweise entsprechend den Anforderungen
an Heizung/Kühlung erhöht werden, um optimalen Komfort und
Energieverbrauch zu erreichen.
Es kann ein digitales Ausgangssignal eingestellt werden, sodass
zwischen Heizung und Kühlung umgeschaltet wird.
Da die meisten Kühleinheiten/Wärmepumpen einen Eintrag von
20 bis 40 % haben, kann die Eingabe separat und dann linear
eingestellt werden.
Verfügbare Funktionen sind Standard, Comfort oder Economy,
wobei Comfort nur für Rotationswärmetauscher geeignet ist.
Zwei reversible Kühl-/Wärmepumpen können nacheinander
geregelt werden.
Kann nicht mit der Funktion Kombiregister kombiniert werden.
Siehe auch die separate Funktionsanleitung, Wärmepumpe DX,
Stufenregelung.
Einstellungen
Wert Einstellungsbereich
Ausgangsniveau X1 5-100 %
Ausgangsniveau Y1 0-10 V
Ausgangsniveau X2 5-100 %
Ausgangsniveau Y2 0-10 V
Ausgangsniveau X3 5-100 %
Ausgangsniveau Y3 0-10 V
Ausgangsniveau X4 5-100 %
Ausgangsniveau Y4 0-10 V
Ausgangsniveau X5 5-100 %
Ausgangsniveau Y5 0-10 V
Änderungen vorbehalten.
Einstellb- Werkseitige
ereich Einstellung
Ein/Aus Aus
Ein/Aus Aus
0–999 min. 5 min.
Nicht aktiv/ Nicht aktiv
Digitaler Eingang/
GLT-System/SMART
Link+
Heizung/Kühlung Heizung
Ein/Aus Aus
Heizung
Werkse-
instellung
11 %
0,8 V
26 %
2,5 V
51 %
5 V
76 %
7,5 V
91 %
9 V
Zusätzliche Regelsequenz
1/2, Kombiregister
Zusätzliche Regelsequenz
1/2, Stufenfunktion
9
8
5
3
1
11 26

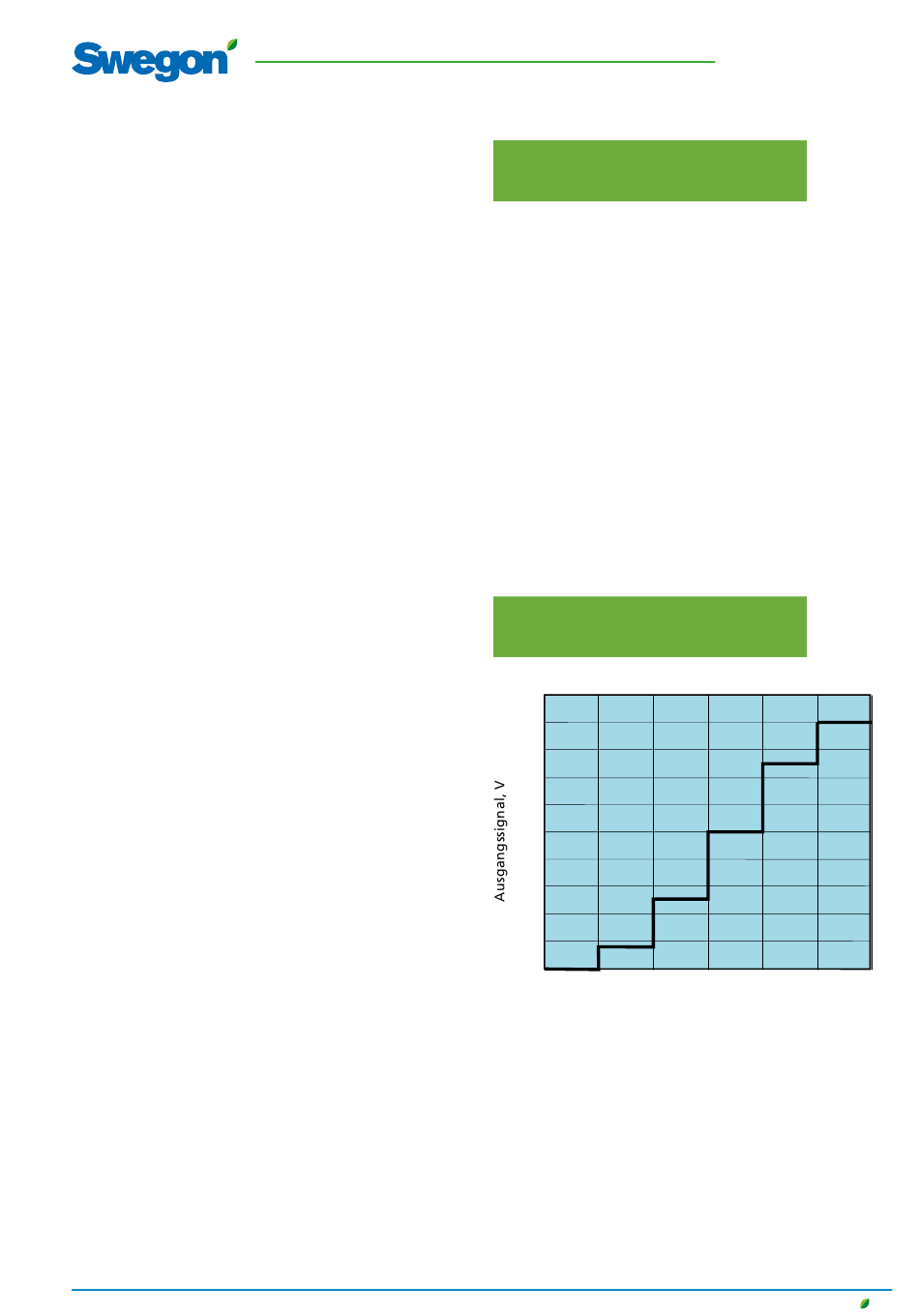

Regelsignal Heizung/Kühlung, %
Heizung, Betriebs- Standard/Comfort/Economy Standard
modus
Kühlung, Betrieb- Standard/Comfort/Economy Standard
sart
Anzahl der Stufen 1-5
Lineare Regelung An/Aus
auf der letzten
Stufe
Stopp-Start-Zeit 0-1.200 Sek.
Stufenschaltzeit 0-1.200 Sek.
Comfort/Economy, 0-7.200 Sek.
Betriebsart
DE.GOLDSKFFI.251010
51 76 91 100
5
Aus
300 Sek.
300 Sek.
3.600 Sek.
www.swegon.com 45
