Swegon GOLD RX Generation F Funktionshandbuch Seite 12

ABZU-Regelung 2
Für speziellen Bedarf oder Verhältnisse, bei denen die werk-
seitig voreingestellte Kurve der ABZU-Regelung 1 nicht das
gewünschte Resultat erzielt. Abhängig von den vorgenommenen
Einstellungen kann ein Lufterhitzer zum Nachheizen erforderlich
sein.
Eine individuell angepasste Kurve reguliert das Verhältnis zwi-
schen Zuluft- und Ablufttemperatur. Die Kurve hat vier einstell-
bare Schaltpunkte..
Siehe Diagramm rechts.
Einstellungen:
Wert
Ablufttemperatur
Abluftbezogene Zuluft-2 X1
Abluftbezogene Zuluft-2 X2
Abluftbezogene Zuluft-2 X3
Abluftbezogene Zuluft-2 X4
Sollwert Zulufttemperatur
Abluftbezogene Zuluft-2 Y1
Abluftbezogene Zuluft-2 Y2
Abluftbezogene Zuluft-2 Y3
Abluftbezogene Zuluft-2 Y4
Auch die Funktionen Sollwertverschiebung und Sommernacht-
kühlung können die eingestellten Temperaturen beeinflussen.
Zuluftregelung
Zuluftregelung wird dann angewendet, wenn ohne Beachtung
der Belastungen in den Räumen eine konstante Zulufttemperatur
gehalten werden soll.
Diese Regelung kann genutzt werden, wenn die Belastung des
Raumes und die Temperaturen vorhersehbar sind. Dazu ist häufig
die Installation von Lufterhitzern für die Nachheizung und even-
tuell auch von Kühlregisten erforderlich.
Einstellungen:
Wert
Zuluft (Temp.-Sollwert)
Abluftregelung
Mit der Abluftregelung wird im Abluftkanal (Räumen) eine kons-
tante Temperatur aufrecht erhalten, indem die Zulufttemperatur
geregelt wird.
Ungeachtet der Belastung wird in den Räumen eine gleichmä-
ßige Raumtemperatur erhalten. Die Art der Regelung fordert
die Installation eines Lufterhitzers für die Nachheizung und evtl.
auch eines Luftkühlers.
Die Ablufttemperatur wird vom internen Temperaturfühler des
Geräts gemessen. Falls dieser interne Temperaturfühler keine
ausreichend repräsentative Ablufttemperatur liefert, kann ein
externer Fühler für die Raumtemperatur installiert und an den
Kommunikationsbus (wahlfreier Anschluss an COM1–3) der
Steuereinheit angeschlossen werden.
Einstellungen:
Wert
Abluft (Temp.-Sollwert)
Zuluft min.
Zuluft max.
12 www.swegon.com
Einstell- Werks-
bereich einstellung
10–40 °C 15 °C
10–40 °C 20 °C
10–40 °C 22 °C
10–40 °C 22 °C
10–40 °C 20 °C
10–40 °C 18 °C
10–40 °C 14 °C
10–40 °C 12 °C
Einstell- Werks-
bereich einstellung
0–40 °C 21 °C
Einstell- Werks-
bereich einstellung
0–40 °C 21 °C
0–30 °C 16 °C
8–50 °C 28 °C

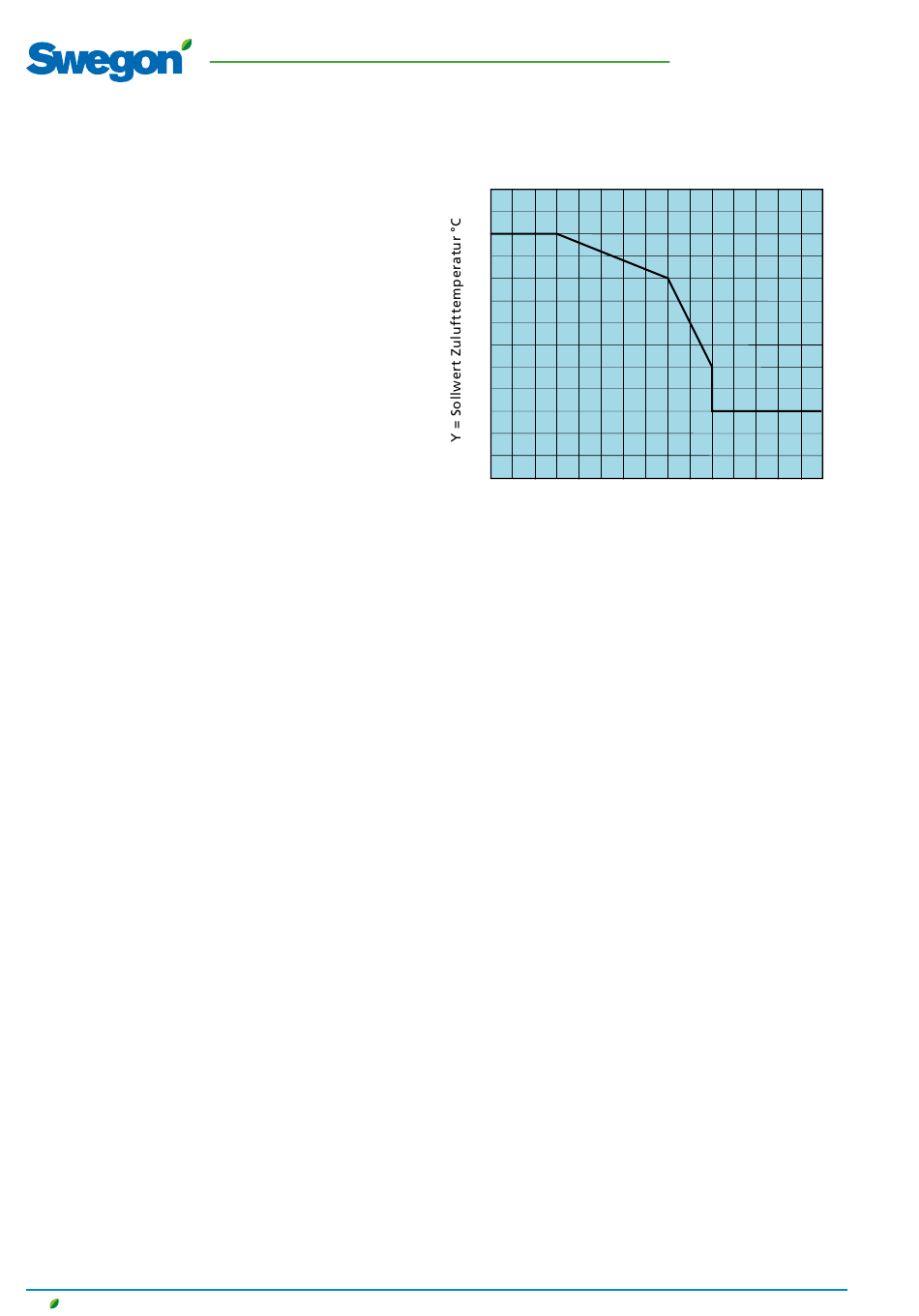

ABZU-Regelung 2
22
1
20
15
10
9
12 15
X = Ablufttemperatur °C
Schaltpunkte gem. werkseitiger Einstellung bedeuten:
Bei einer Ablufttemperatur von unter 15 °C (X1) liegt der Soll-
wert für die Zulufttemperatur konstant bei 20 °C (Y1).
Bei einer Ablufttemperatur zwischen 15 °C (X1) und 20 °C (X2)
wird der Sollwert für die Zulufttemperatur entsprechend der
Kurve von 20 °C (Y1) auf 18 °C (Y2) heruntergeregelt.
Bei einer Ablufttemperatur zwischen 20 °C (X2) und 22 °C (X3)
wird der Sollwert für die Zulufttemperatur entsprechend der
Kurve von 18 °C (Y2) auf 14 °C (Y3) heruntergeregelt.
Wenn die Ablufttemperatur 22 °C (X4) beträgt, wird der Soll-
wert für die Zulufttemperatur von 14 °C (Y3) auf 12 °C (Y4)
heruntergeregelt.
Bei einer Ablufttemperatur von mehr als 22 °C (X4) liegt der
Sollwert für die Zulufttemperatur konstant bei 12 °C (Y4).
DE.GOLDSKFFI.251010
2
3
4
20 25 27
