8
ANWENDERNIVEAU
8.1 Temperatur
Grundfunktionen werden im INSTALLATIONSNI-
VEAU eingestellt, die Werte im ANWENDERNIVEAU
abgelesen und eingestellt.
Siehe deshalb auch 10.2, wo die Funktionen
für Temperatur eingehend beschreiben wer-
den.
ACHTUNG! Bei großer Veränderung der Temperatu-
reinstellung empfiehlt es sich, das Aggregat vor Durchfüh-
rung der Änderung zu stoppen.
8.1.1 Ablesen
Für Funktionskontrolle.
8.1.2 Einstellung
ABZU-REGELUNG 1
Eine werkseitig eingestellte Kurve reguliert das Verhältnis
zwischen Zuluft- und Ablufttemperatur.

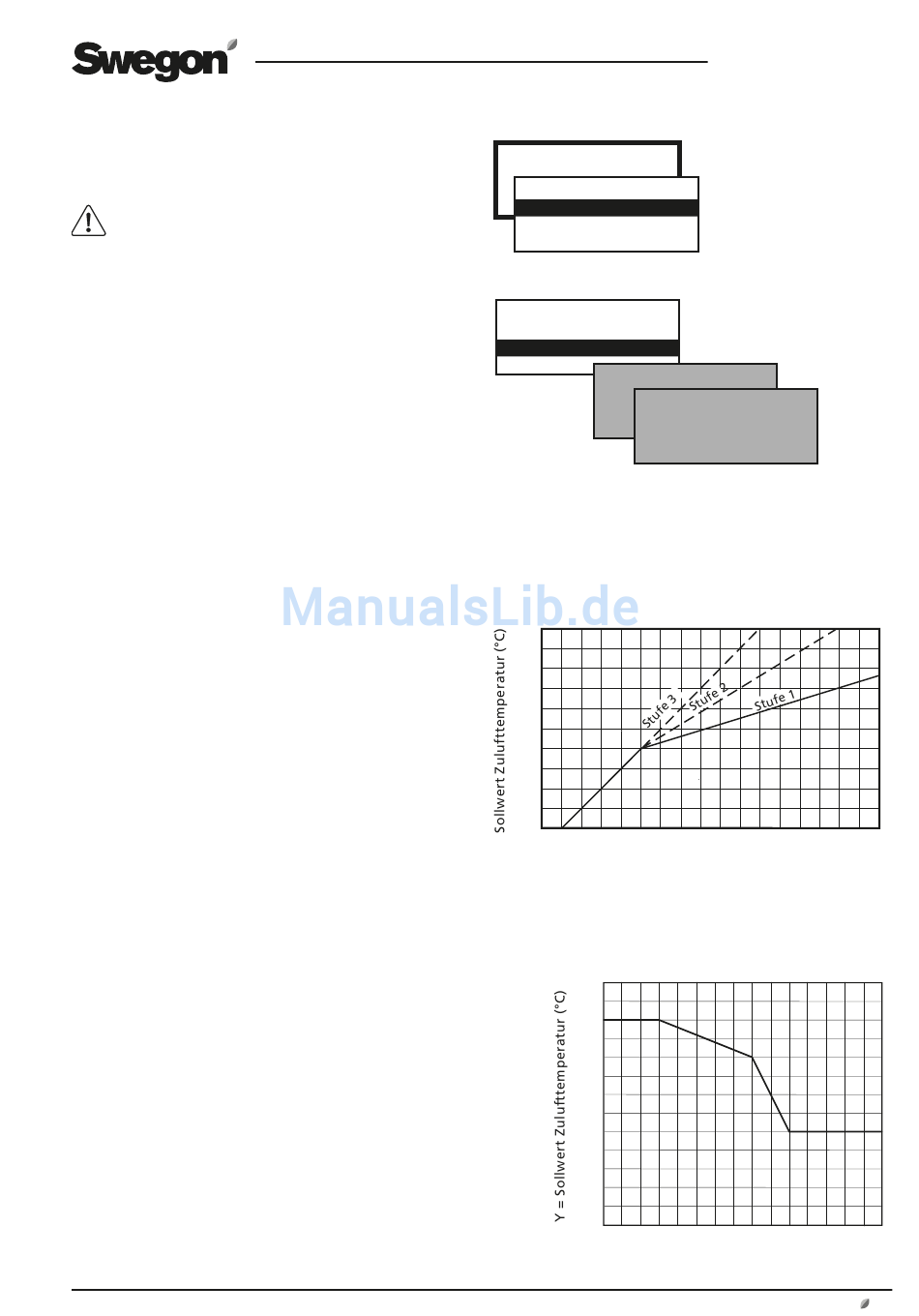

Einstellungen (siehe auch rechtsstehendes Diagramm):
Wert
Stufe
AB/ZU-Differenz
Schaltpunkt
(bezieht sich auf Ablufttemperatur)
*) Der Einstellungsbereich kann geändert werden. Siehe 15.3,
Min.-/Max.-Einstellung.
ABZU-REGELUNG 2
Eine individuell eingestellte Kurve reguliert das Verhältnis
zwischen Zuluft- und Ablufttemperatur. Die Kurve hat drei
einstellbare Schaltpunkte.
Einstellungen (siehe auch rechtsstehendes Diagramm):
Wert
Ablufttemperatur
X1
X2
X3
Sollwert Zulufttemperatur
Y1
Y2
Y3
Änderungsrechte vorbehalten.
Einstellungs- Werkseitige
bereich
Einstellung
1 - 3
1
1-5 °C*
2 °C
15-23 °C*
20 °C
Einstellungs- Werkseitige
bereich
Einstellung
10-40 °C
15 °C
10-40 °C
20 °C
10-40 °C
22 °C
10-40 °C
20 °C
10-40 °C
18 °C
10-40 °C
14 °C
TEMPERATUR
*TEMPERATUR*
ABLESEN
EINSTELLUNG
*TEMPERATUR*
ABLESEN
EINSTELLUNG
ABZU-REGELUNG 1
ABZU-REGELUNG 2
ABZU-REGELUNG 1
24
23
22
21
20
19
18
17
16
15
14
15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32
Ablufttemperatur °C
ABZU-REGELUNG 2
22
1
20
15
10
9
12
15
X = Ablufttemperatur °C
DE.COMPACTAH.171215
ACHTUNG! Die Ansicht
der Menüs variiert je
nach Gerätetyp und
gewählten Funktionen.
2
3
20
25
27
www.swegon.com
