4.10 Lüftungsgeräte

4.10.1 Einstellungen

Hier wird der Gerätetyp eingestellt. Der Gerätetyp ist
normalerweise für das gelieferte Gerät voreingestellt;
eine Ausnahme ist das GOLD SD Abluftgerät, das hier
einzustellen ist.
HINWEIS: Stellen Sie das Gerät niemals auf ein anderes
als das gelieferte um. Das Gerät wird dann nicht zufrie-
denstellend arbeiten.
Dem Gerät kann ein spezifi scher Name (z. B. Seriennummer des
Geräts) gegeben werden. Im Handterminal kann die Namens-
vergabe nur mit Ziffern erfolgen, auf der Webseite kann die
Namensvergabe aber auch mit Buchstaben erfolgen. Der an-
gegebene Name wird dann in allen Ansichten im Handterminal
und auf der Webseite angezeigt.
Gerätetyp, Größe des Zuluft- bzw. Abluftventilators kann abge-
lesen werden.
GOLD RX/PX/CX
GOLD RX/PX/CX
Ventilatorposition 1 des Geräts (linker Ventilator, gesehen von
der Inspektionsseite; siehe Skizzen) kann abgelesen und einge-
stellt werden.
HINWEIS: Verändert die Funktion der Ventilatoren von
Zuluft nach Abluft und umgekehrt. GOLD RX Gr. 004-
120/GOLD RX Top kann vor Ort geändert werden. Bei
anderen Ausführungen darf die Werkseinstellung nicht
geändert werden.
Bei einer Änderung der Ventilatorposition sind Filterklasse
in Zu- und Abluft zu kontrollieren. Sind die Filterklasse
für Zu- und Abluft nicht identisch, muss die Filterposition
gewechselt werden. RX Top 004-012 und 025/030 ver-
fügen über Zu- und Abluftfi lter unterschiedlicher Abmes-
sungen, die bestellt werden müssen. Für RX Top 004-012
muss außerdem ein anderes Einregulierblech bestellt
werden. Es ist zu beachten, dass für die Größe 014-120
die Zu- und Abluftventilatoren auch unterschiedliche
Größen/Leistungsvarianten haben können. Ventilatorgrö-
ßen und Leistungsvarianten können am Typenschild des
Geräts abgelesen werden.

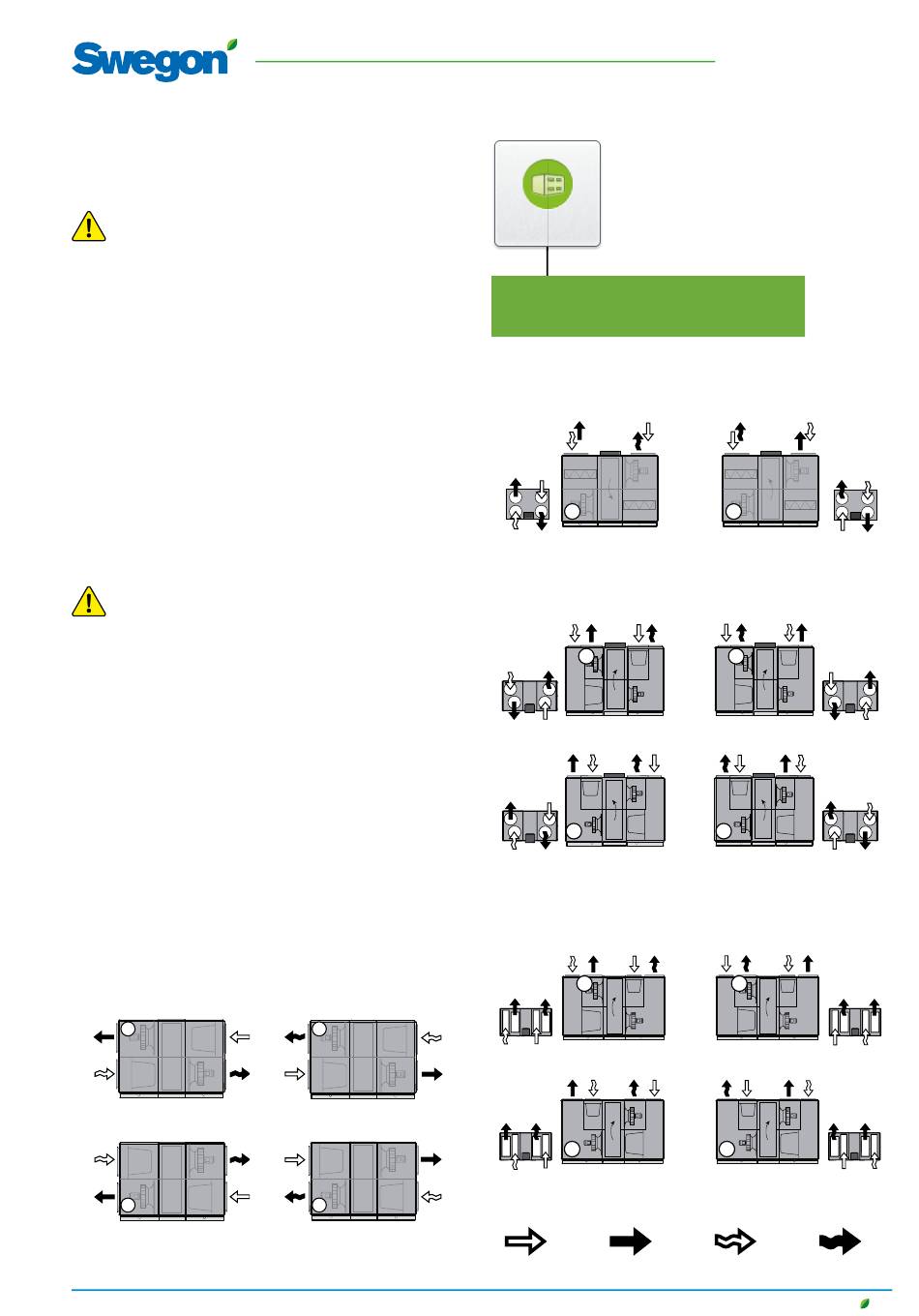

Ventilatorposition im Flussdiagramm kann entsprechend der
tatsächlichen Konfi guration des Geräts abgelesen und eingestellt
werden.
Ventilatorposition 1
GOLD RX 004-120
1
Zuluft oben (Links-Inspek-
tion)
1
Zuluft unten (Links-Inspektion).
Nicht RX Größe 004-008 in
gemeinsamem Gehäuse.
Änderungen vorbehalten.
1
Abluft oben (Rechts-Ins-
pektion)
1
Abluft unten (Rechts-Inspek-
tion). Nicht RX Größe 004-008
in gemeinsamem Gehäuse.
Lüftungsgerät
Einstellungen
GOLD RX Top 004-012
(011/012 in Kombination mit COOL DX Top)
1
Zuluft unten (Links-
Inspektion)
GOLD RX Top 011-012 (ohne COOL DX Top)
1
Zuluft oben (Links-Inspektion)
1
Zuluft unten (Links-Inspektion).
Nicht RX Größe 004-008 in
gemeinsamem Gehäuse.
GOLD RX Top 014-030
1
Zuluft oben (Links-Inspektion)
1
Zuluft unten (Links-Inspektion)
Außenluft Zuluft
DE.GOLDSKFFI.251010
1
Abluft unten (Rechts-
Inspektion)
1
Abluft oben (Rechts-Inspektion)
1
Abluft unten (Rechts-Inspek-
tion). Nicht RX Größe 004-008
in gemeinsamem Gehäuse.
1
Abluft oben (Rechts-Inspektion)
1
Abluft unten (Rechts-Inspek-
tion)
Abluft Fortluft
