2. Haupteinstellung

Die Haupteinstellung kann bei der Installation gewählt werden.
Sie dient als Hilfe bei der Konfi guration und Inbetriebnahme des
Geräts.
Hier können Uhrzeit und Datum, Volumenstromeinheit, LV-Strom
Regelungsposition, LV-Strom Betriebsniveau, Temperaturrege-
lung, Temperatureinstellung sowie Ventilatorposition eingestellt
werden.
Für genauere Informationen, siehe wie unten angegeben die
jeweilige Funktion.
Siehe Abschnitt 4.3.1
Siehe Abschnitt 4.1.6 und 4.2.4
Siehe Abschnitt 4.1.3
Siehe Abschnitt 4.1.2
Siehe Abschnitt 4.2.3
Siehe Abschnitt 4.2.2.
Siehe Abschnitt 4.10.1

3. Filterkalibrierung

Die Kalibrierung sämtlicher Filter ist zum erstenmal bei der Inbe-
triebnahme, nach Montage und Einstellung des Kanalsystems,
der Auslässe und der eventuellen Einstellplatten vorzunehmen.
Danach bei jedem Filterwechsel. Die Kalibrierung muss dann für
den oder die ausgetauschten Filter aktiviert werden. Betroffene
Filter sind Zuluft Vorfi lter, Abluft Vorfi lter, Zuluft interner Filter,
Abluft interner Filter und Zuluft Nachfi lter.
Bei Aktivierung der Filterkalibrierung versucht das Gerät den
eingestellten max. Volumenstrom/Druck zu erreichen (abhängig
von der Regelung). Damit die Kalibrierung startet, muss ein sta-
biler Luftvolumenstrom erreicht werden. Die Filterkalibrierung
läuft bis das korrekte Verhältnis eintritt oder max. 15 Minuten
lang.
Eine laufende Filterkalibrierung kann über die Kommunikation
und/oder ein E/A-Modul (digitales Ausgangssignal) angezeigt
werden.
Wenn der Volumenstrom 30 Sekunden (einstellbar) lang stabil
gewesen ist (Schwankung geringer als +/- 3 %), startet die
Kalibrierung.
Die Kalibrierung läuft drei Minuten lang.
Die Kalibrierung missglückt, wenn:
- Der Volumenstrom nicht 12 Minuten lang stabil bleibt.
- Der Druckabfall am Filter nicht größer als 5 Pa ist.
- Der Volumenstrom nicht den minimalen Volumenstrom
überschreitet.
Nach erfolgter Filterkalibrierung ist eine Druckerhöhung um
100 Pa erlaubt (Verstopfung der Filter), woraufhin ein Alarm
bezüglich Filterverschmutzung gegeben wird. Die Alarmgrenze
kann unter Installation, Funktionen, Filter geändert werden.
Um die Filterkalibrierung und Alarmfunktion im Zu- und Abluft-
aggregat GOLD SD sowie für Nach- und Vorfi lter zu ermöglichen,
muss die Filterfunktion aktiviert werden, siehe Abschnitt 4.5.
4 www.swegon.com

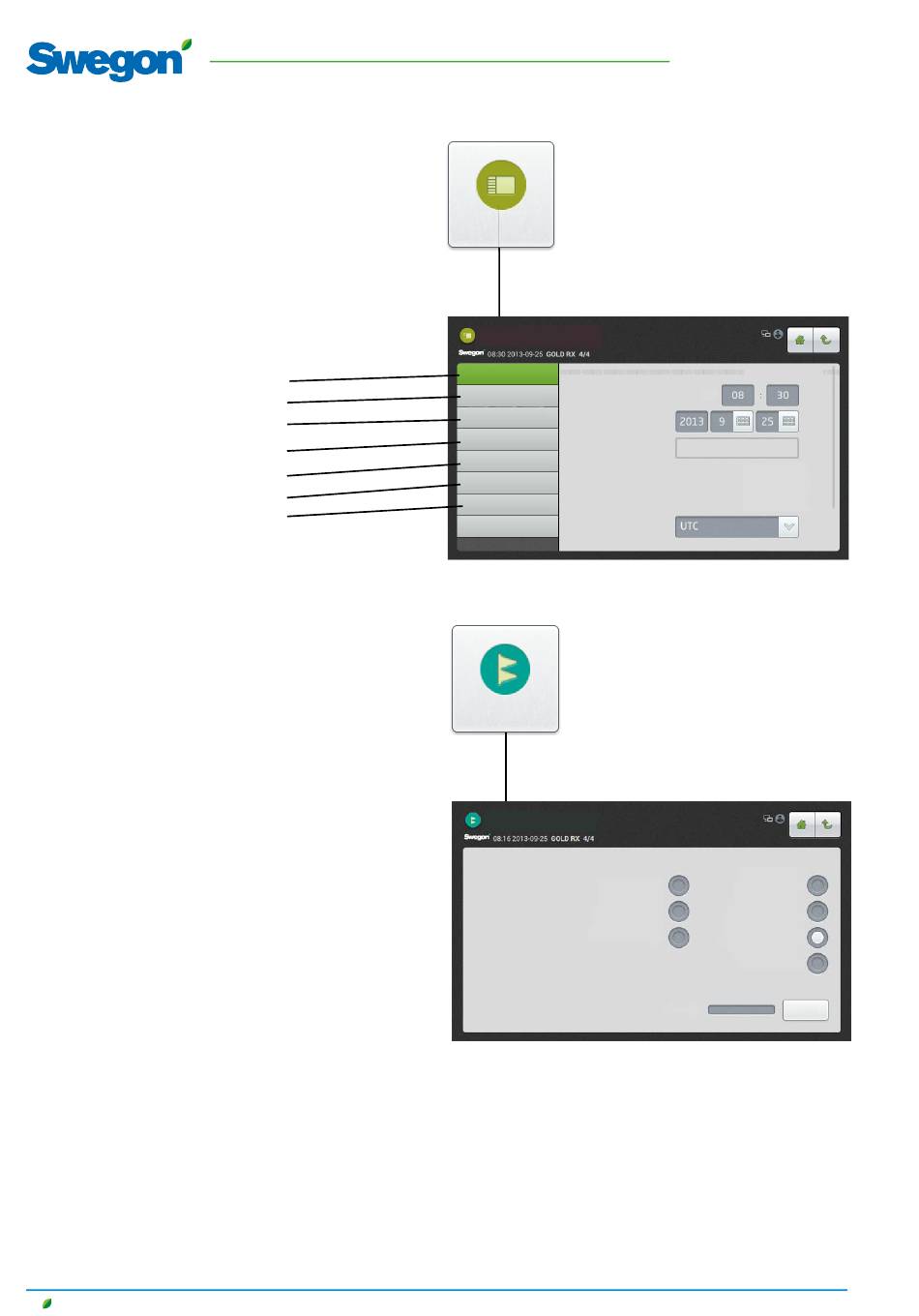

Haupt-
einstellung
Haupteinstellung
1 Uhrzeit und Datum
2 Luftvolumenstrom,
Einheit
3 Luftvolumenstrom,
Regeleungsposition
4 Luftvolumenstrom,
Betriebsniveau
Wochentag
5 Temperaturregelung
6
Temperatureinstellungen
7 Ventilatorposition
8 Abschluss
Filter-
kalibrierung
Filterkalibrierung
Zuluft, Vorfi lter
Abluft, Vorfi lter
ZL und AL, Vorfi lter
DE.GOLDSKFFI.251010
UHRZEIT UND DATUM
Zeit
Datum
Mittwoch
Zeitzone
KALIBRIERUNGSMODUS
Zuluft, AHU-Filter
Abluft, AHU-Filter
ZL und AL, AHU-Filter
Zuluft, Nachfi lter
Verlauf Start
