4.2.15 Intervall-Nachtheizung

Das Gerät wird zum Heizen des Raums genutzt, wenn es im
Normalfall durch die Schaltuhr gestoppt wurde.
Die Funktion erfordert einen an den Kommunikationsbus der
Steuereinheit (beliebiger COM1–3) angeschlossenen externen
Raumfühler und dass das Gerät mit einem Lufterhitzer für das
Nachheizen ausgerüstet ist. Die beste Leistung erzielt man, wenn
das GOLD-Gerät mit einem Umluftteil und Absperrklappe für
Außenluft und Fortluft versehen ist.
Bei aktivierter Funktion erkennt das Gerät, wenn die Raumtem-
peratur unter die eingestellte Starttemperatur gesunken ist. Das
Gerät startet mit den eingestellten Volumenstromwerten und
dem Sollwert für die Zulufttemperatur. Zugleich wird eine Klappe
im Umluftteil geöffnet (sofern installiert).
Bei deaktivierter Umluft ist der Abluftventilator in Betrieb und
das Klappenrelais geöffnet. Der Abluftvolumenstrom kann bis
auf den minimalen Volumenstromwert für das Gerät gesenkt
werden.
Die Intevall-Nachtheizung beeinflusst nicht die eventuell vor-
handene zusätzliche Temperaturzone (Xzone), die entsprechend
ihrem normalen Sollwert regelt, wenn die Intervall-Nachtheizung
in Betrieb ist.
Bedingungen für den Start der Intervall-Nachtheizung:
• Das Gerät muss sich im Normalstopp oder Erweitertem
Normalstopp befinden.
• Die Raumtemperatur muss unterhalb der eingestellten Start-
temperatur liegen.
• Sommernachtkühlung war im Laufe des Tags nicht aktiv.
Bedingungen für den Stopp der Intervall-Nachtheizung:
• Das Gerät läuft mit normalem Niedrigbetrieb/Maximalbetrieb
oder der externe/manuelle Stopp wird aktiviert.
• Die Raumtemperatur übersteigt die eingestellte Stopptempe-
ratur.
• Ein Alarm mit eingestellter Stopp-Priorität wird ausgelöst.
(Bei Bedarf wird der Betrieb für Nachkühlung des elektrischen
Lufterhitzers fortgesetzt, auch wenn die übrigen Bedingun-
gen für Stopp erfüllt sind.)
Einstellungen:
Wert
Intervall-Nachtheizung
Umluft
Abluft, Start
Abluft, Stopp
Zuluft, Sollwert
Zuluft, Sollwert
Abluftvolumenstrom,
Sollwert
Der Einstellbereich entspricht der Min.-/Max-Einstellung des
1)
Geräts für die Volumenstromregelung und beträgt 10–750 Pa
für die Druckregelung.
22 www.swegon.com
Einstell- Werks-
bereich einstellung
On/Off Off
Ein/Aus Ein
5–25 °C 16 °C
5–25 °C 18 °C
5–50 °C 28 °C
50 % der
1)
maximalen Zuluft
für das Gerät bzw.
100 Pa
50 % der
1)
maximalen Zuluft
für das Gerät bzw.
100 Pa
Intervall-Nachtheizung

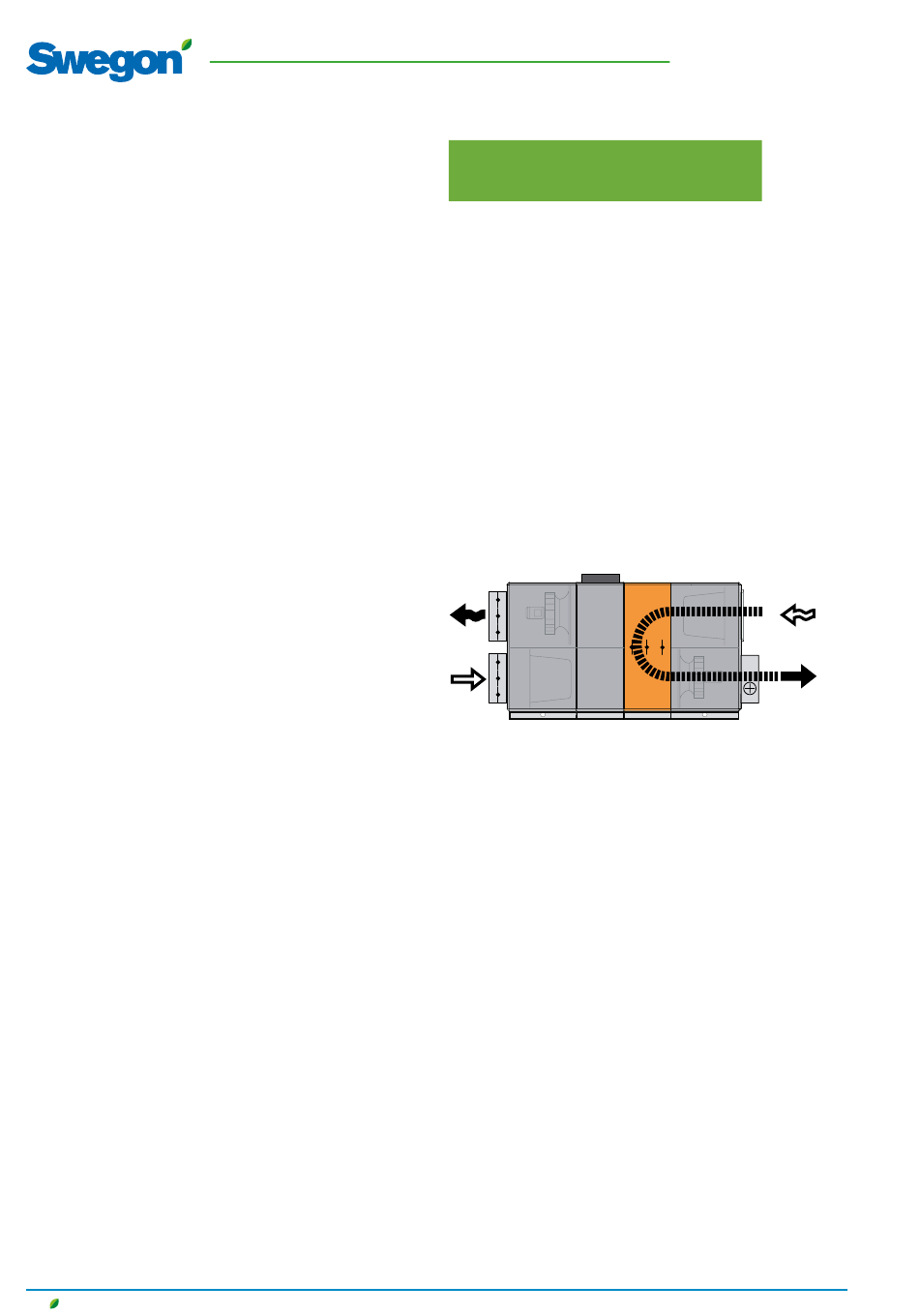

Intervall-Nachtheizung mit Umluftteil:
Umluft aktiviert:
Sind die Startbedingungen erfüllt, bleiben die Absperrklappen
für Außenluft und Fortluft geschlossen. Die Klappe im Umluftteil
wird geöffnet. Der Abluftventilator ist ausgeschaltet.
Der Zuluftventilator arbeitet gemäß eingestelltem Zuluftvolu-
menstrom, und der Lufterhitzer zum Nachheizen heizt gemäß
eingestelltem Sollwert für die Zulufttemperatur, bis die Bedin-
gungen für Stopp erfüllt sind.
DE.GOLDSKFFI.251010
