4. Ein Stück Isolierplatte am Ventilatormodul entfernen.

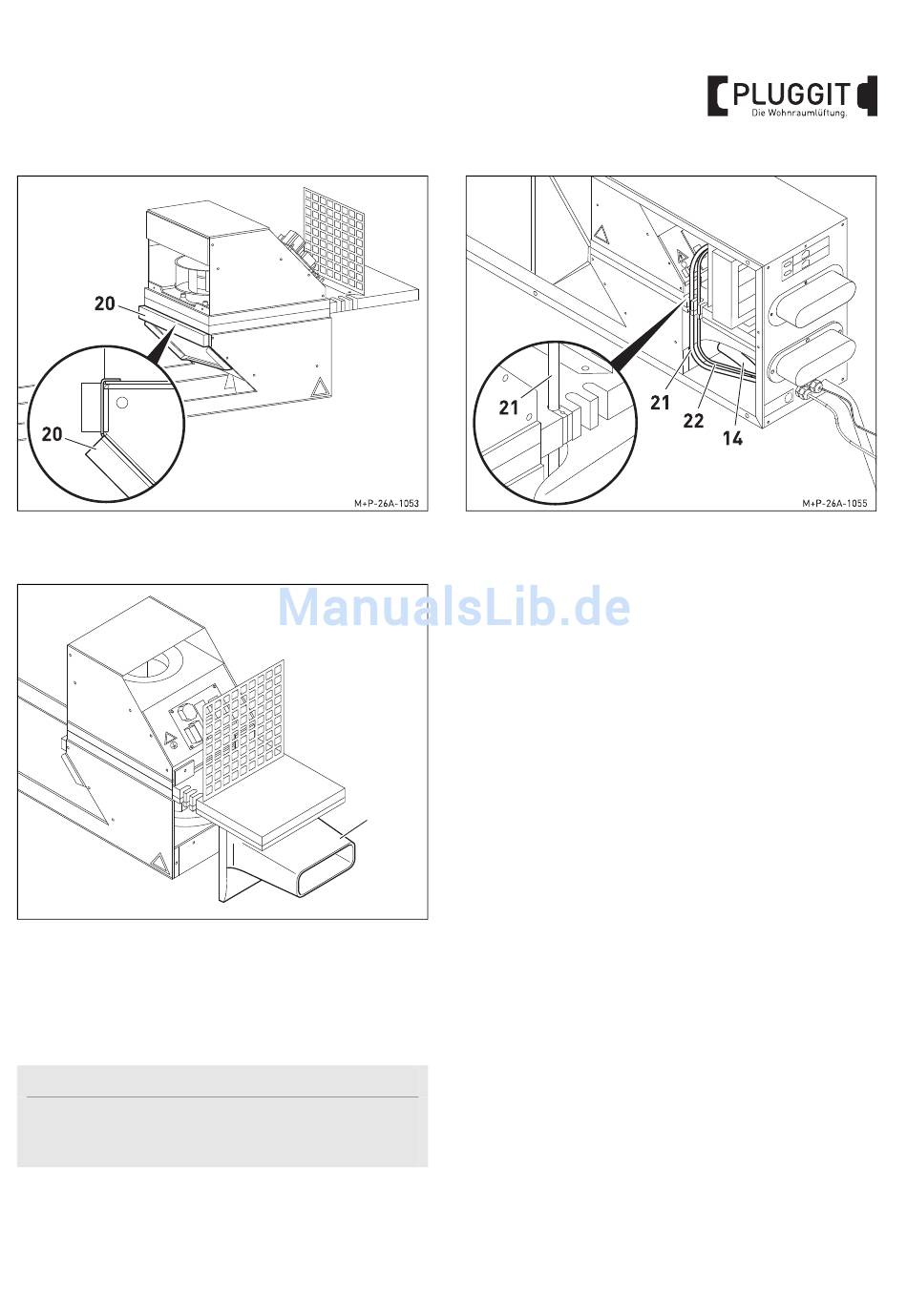

5. Tropfschale (20) wie dargestellt installieren.
6. Trichter (18) wie dargestellt installieren.
7. Komplettes Ventilatormodul mit Kondensatwanne
wieder ins Wohnraumlüftungsgerät (13) einbauen.
8. Schaumisolierstücke (15), Wärmetauscher (16) und
Filter (17) einbauen.
Hinweis:
Die Schaumisolierstücke (15) müssen dicht mit der
Rückwand des Wohnraumlüftungsgeräts (13) ab-
schließen.
9. Temperaturfühler T4 (21), Kabel (22) und
Kondensatleitung (14) wie dargestellt verlegen und an-
schließen.
10. Abdeckung (2) und (3) wieder mit Schrauben (1) befes-
tigen.
Je nach Strömungsrichtung Abdeckung (3) wechsel-
seitig mit Abdeckung (2) festschrauben.
11. Die nachfolgenden Arbeitsschritte zur Fertigstellung
der senkrechten Installation des Wohnraumlüftungs-
geräts (13) und der Fernbedienung erfolgt sinngemäß
wie die waagerechte Installation, siehe ab Seite 7.
18
M+P-26A-1054
11
BIA Avent R100
