4.2.2.
Wohnraumlüftungsgerät installieren

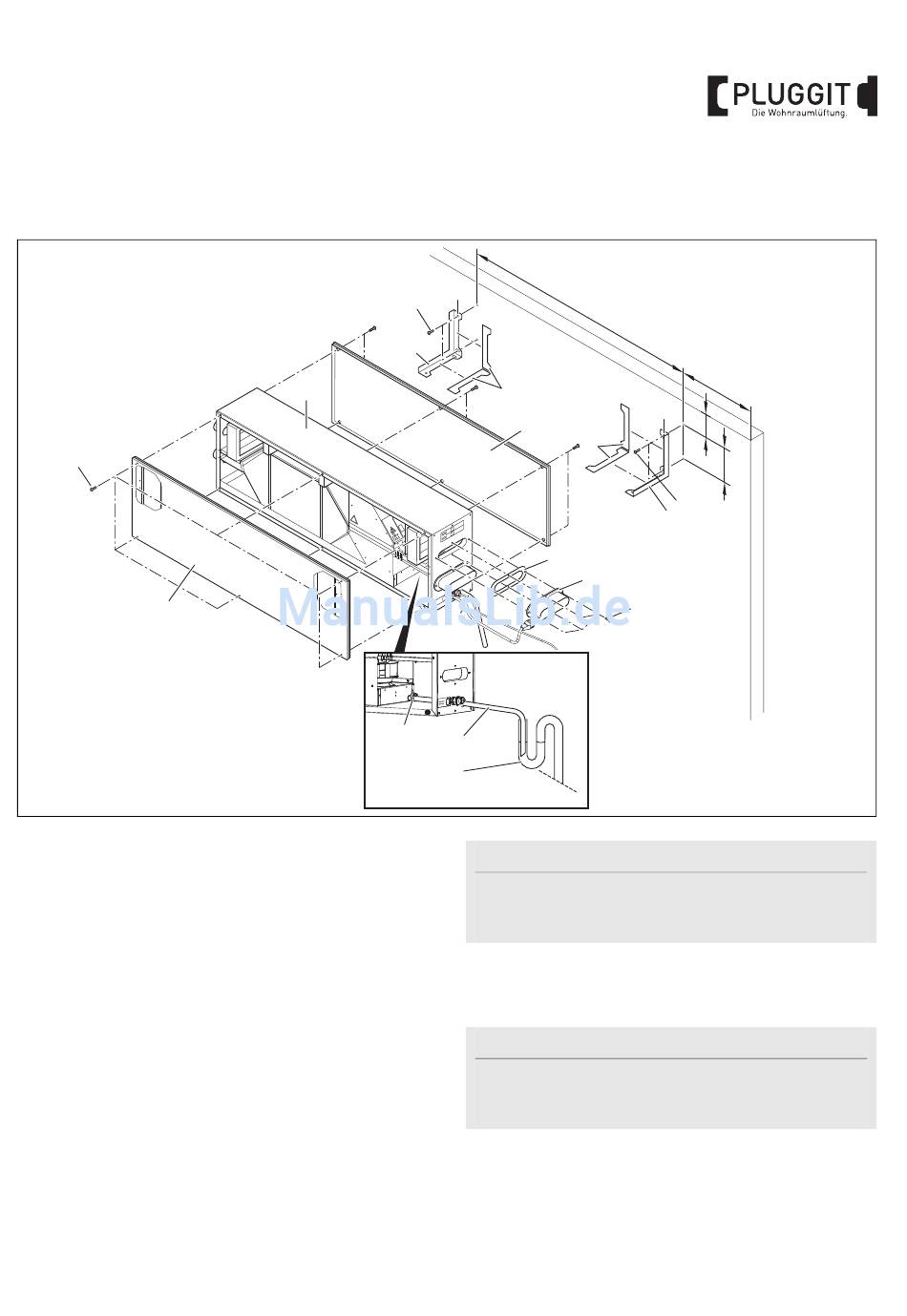

Bei waagerechter Installation
1
2
1. Schrauben (1) herausdrehen, Abdeckung (2) abnehmen
und alle Zubehörteile entnehmen.
• Halter Wohnraumlüftungsgerät
• Isolierung
• Anschlussadapter
• Fernbedienung
• Halter Fernbedienung
• Kondensatleitung
• Schrauben
2. Je nach Strömungsrichtung Abdeckung (3) abnehmen
und wechselseitig mit Abdeckung (2) festschrauben.
3. Anschlussadapter (4) links und rechts mit Isolierung (5)
und Schrauben (6) befestigen.
4. Halter (7) mit Schrauben (8) befestigen.
A 180 mm
B 175 mm
C 1110 mm
D mind. 330 mm
8
7
10
11
12
11
13
5. Isolierung (9) auf Halter (7) kleben.
6. Wohnraumlüftungsgerät (10) auf Halter (7) stellen.
7. Kondensatleitung (11) mit Schlauchklemme (12) befes-
C
9
3
9
5
4
6
Hinweis:
Schrauben (8) sind nicht im Lieferumfang enthalten.
Schrauben (8) mit passenden Dübeln entsprechend dem
Mauerwerk wählen.
Hinweis:
Optional kann das Wohnraumlüftungsgerät (10) mit
einer Komfort-Wandhalterung ARWH100 befestigt
werden, siehe Seite 9.
tigen und mit stetigem Gefälle in einen Siphon (13) ein-
hängen. Es muss ein frostsicherer Ablauf gewährleistet
sein.
D
A
B
8
7
M+P-26A-0413
BIA Avent R100
7
