TEMPERATURFÜHLER WECHSELN
Verletzungsgefahr:
Vor dem Wechseln der Temperaturfühler, Wohn-
raumlüftungsgerät allpolig vom Stromnetz
trennen, sonst kann es zu Verletzungen kommen.

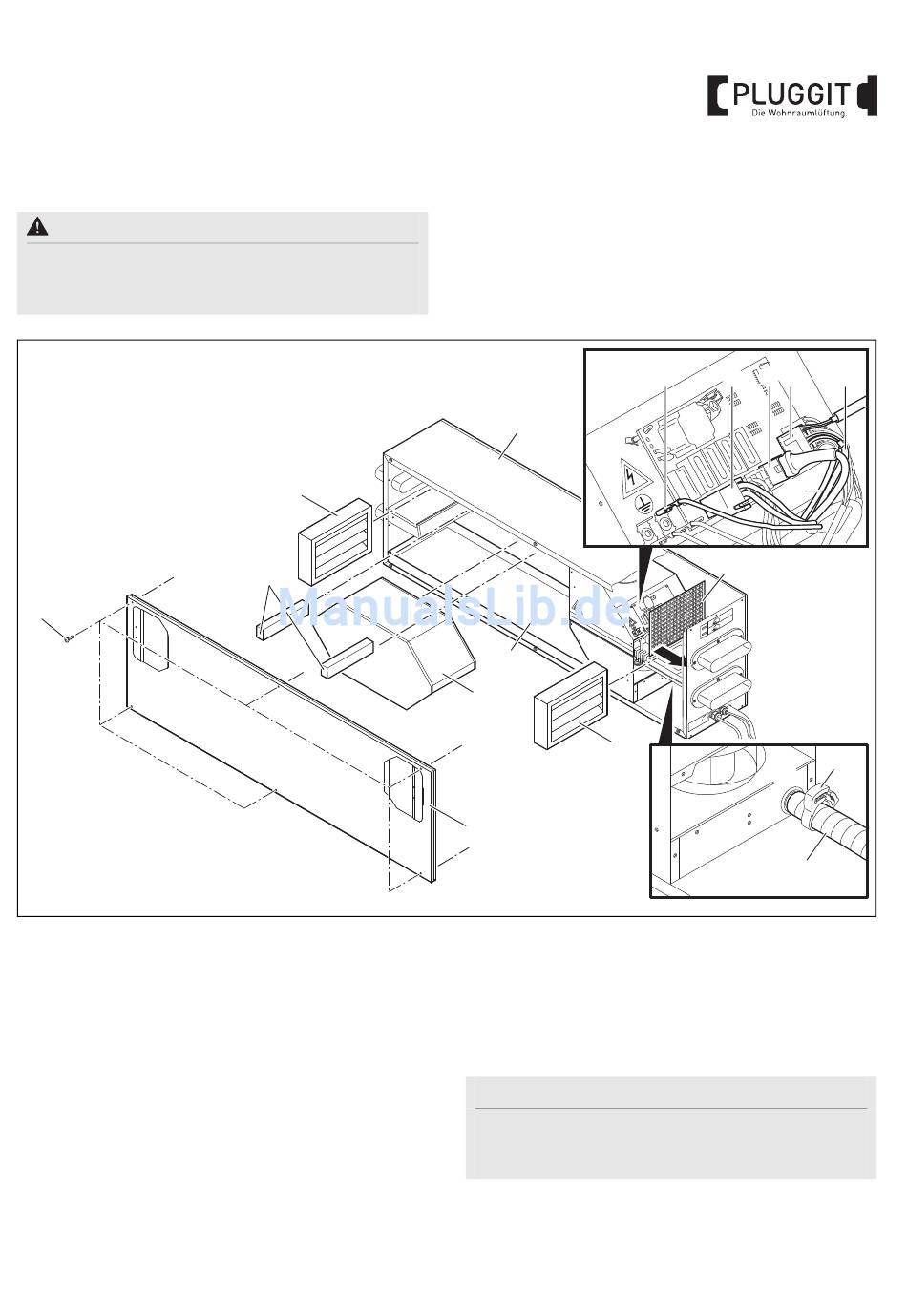

1
1. Schrauben (1) herausdrehen und Abdeckung (2) ab-
nehmen.
2. Schaumisolierstücke (3) herausziehen,
Wärmetauscher (4) anheben und herausnehmen.
3. Filter (5) entfernen.
4. Schutzgitter (6) wegklappen.
5. Stecker (7), (8) und (9) abziehen.
6. Schlauchklemme (10) entfernen und
Kondensatleitung (11) lösen.
7. Komplettes Ventilatormodul mit Kondensatwanne (12)
aus dem Gehäuse (13) herausziehen.
8. Kabelbinder am Temperaturfühler T4 (14) entfernen.
5
3
13
12
4
5
2
9. Temperaturfühler T4 (14) auf der Unterseite der Kon-
densatwanne lösen.
10. Temperaturfühler T2 (15) nach oben herausziehen.
11. Stecker (16) herausziehen und wechseln.
12. Der Einbau erfolgt in umgekehrter Reihenfolge.
Hinweis:
Die Schaumisolierstücke (3) müssen beim Einbau dicht
mit der Rückwand des Wohnraumlüftungsgeräts ab-
schließen.
7
8
9
16
15
6
ir
r a
o o
ft
O u
td
n lu
ß e
ir
A u
t a
u s
h a
E x
ft
rt lu
F o
e l
a b
tz -K
a b
le
s a
n C
Z u
ti o
O p
10
11
M+P-26A-0307
